Каталог

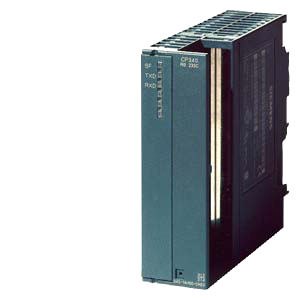

CP340

Изделие: 6ES7340-1AH02-0AE0


Краткое описание:
SIMATIC S7-300, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 340 С ИНТЕРФЕЙСОМ RS232C (V. 24), ВКЛЮЧАЯ ПАКЕТ ПРОГР. ОБЕСПЕЧЕНИЯ ДЛЯ КОНФИГУРИРОВАНИЯ НА CD
Производитель: SIEMENS
Вес: 0.36 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 340 С ИНТЕРФЕЙСОМ RS232C (V. 24), ВКЛЮЧАЯ ПАКЕТ ПРОГР. ОБЕСПЕЧЕНИЯ ДЛЯ КОНФИГУРИРОВАНИЯ НА CD



6ES7340-1AH02-0AE0

6ES7340-1BH02-0AE0

6ES7340-1CH02-0AE0

Напряжение питания







Номинальное значение







    • 24 В DC

Нет

Нет

Нет

Потребляемый ток







  • Ток, потребляемый от внутренней шины контроллера, макс.

165 мA

190 мA

165 мA

  • Ток, потребляемый от источника L+ , макс

0.85 Вт

0.95 Вт

0.85 Вт

  • Потребляемая мощность, макс.

0.6 Вт

0.85 Вт

0.6 Вт

Интерфейсы







  • Количество

1

1

1

  • Физический интерфейс, 20мA (TTY)



Есть



  • Физический интерфейс, RS 232C (V.24)

Есть





  • Физический интерфейс, RS422/RS485 (X.27)





Есть

  • Скорость передачи данных, макс.

19.2 Кбит/с

19.2 Кбит/с

19.2 Кбит/с

  • Скорость передачи данных, макс.

2.4 Кбит/с

2.4 Кбит/с

2.4 Кбит/с

Point-to-point







  • Длина кабеля, макс.

15 м

1,000 м

1,200 м

Драйверы протоколов связи







    • 3964 (R)

Есть

Есть

Есть

    • ASCII

Есть

Есть

Есть

    • Драйверы для последующей загрузки пользователем

Нет

Нет

Нет

    • RK512

Нет

Нет

Нет

Длина фрейма, макс.







    • 3964 (R)

1,024 байт

1,024 байт

1,024 байт

    • ASCII

1,024 байт

1,024 байт

1,024 байт

Скорость передачи данных, 20 мA (TTY)







    • по  протоколу 3964 (R) , макс.



19.2 Кбит/с



    • по протоколу ASCII , макс.



9.6 Кбит/с



    • с драйвером принтера, макс.



9.6 Кбит/с



Скорость передачи данных, RS 422/485







    • по протоколу 3964 (R), макс.





19.2 Кбит/с

    • по протоколу ASCII, макс.





9.6 Кбит/с

    • с драйвером принтера, макс.





9.6 Кбит/с

Скорость передачи данных, RS232







    • по протоколу 3964 (R), макс.

19.2 Кбит/с





    • по протоколу ASCII, макс.

9.6 Кбит/с





    • с драйвером принтера, макс.

9.6 Кбит/с





Размеры и масса







  • Масса, примерно

300 г

300 г

300 г

  • Ширина

40 мм

40 мм

40 мм

  • Высота

125 мм

125 мм

125 мм

  • Глубина

120 мм

120 мм

120 мм

Программное обеспечение







Блок







    • Объем памяти приемопередатчика

2,700 байт

2,700 байт

2,700 байт

SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 5M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 15M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ TTY - TTY, ДВА 9-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 5M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ TTY - TTY, ДВА 9-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ TTY - TTY, ДВА 9-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 50M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 5M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M
SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS422 - RS422, ДВА 15-ПОЛЮСНЫХ ШТЕКЕРА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 50M

Обзор

  • Рентабельное решение для организации последовательной связи через PtP интерфейс.
  • 3 варианта используемых последовательных интерфейсов:
    • RS 232C (V.24),
    • 20 мА токовая петля (TTY),
    • RS 422/RS 485 (X.27).
  • Поддерживаемые протоколы:
    • ASCII,
    • 3964 (R) - не поддерживается в модулях с интерфейсом RS 485,
    • драйвер принтера.
  • Простая настройка параметров с помощью инструментальных средств, встроенных в STEP 7.



Область применения

Коммуникационный процессор CP 340 позволяет создавать экономичные решения для организации обмена данными по последовательным каналам связи. Он может быть использован в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M, работающих под управлением SIMATIC S7-300/ S7-400/ C7/ WinAC.

PtP интерфейс может быть использован для организации связи с:

  • Программируемыми контроллерами SIMATIC S7 и SIMATIC S5, а также системами других фирм-изготовителей.
  • Принтерами.
  • Системами управления роботами.
  • Модемами.
  • Сканнерами и т.д.



Дизайн

Коммуникационный процессор характеризуется следующими показателями:

  • Пластиковый корпус формата S7-300 шириной 40мм.
  • Светодиоды:
    •  „Send“ (передача),
    • „Receive“ (прием),
    • „Error“ (ошибка).
  • Коммуникационный интерфейс, закрытый защитной дверцей.

CP 340 имеет три модификации, отличающиеся типом используемого последовательного интерфейса:

  • RS 232C (V.24);
  • 20 мА токовая петля (TTY);
  • RS 422/RS 485 (X.27).



Функции

CP 340 поддерживает несколько протоколов обмена данными с широким спектром различных устройств:

  • ASCII:
    для простой организации связи с системами других фирм-изготовителей. Протокол передачи со стартовыми и стоповыми символами, а также подсчетом контрольных сумм. Интерфейсные сигналы могут считываться и обрабатываться программой пользователя.
  • Драйвер принтера:
    для регистрации состояний и событий на принтере.
  • 3964 (R):
    для связи с устройствами SIEMENS или устройствами других фирм-изготовителей с использованием стандартного протокола Siemens 3964 (R). Включает 3964(R) драйвер со стандартными настройками и один конфигурируемый 3964(R) драйвер.

Настройка параметров

Настройка параметров коммуникационного процессора СР 340 может выполняться следующими способами:

  • С помощью инструментальных средств пакета STEP 7:
    • выбор типа используемого драйвера;
    • настройка параметров выбранного драйвера.
  • Через центральный процессор программируемого контроллера:
    программатор подключается к центральному процессору программируемого контроллера. Параметры настройки коммуникационного процессора записываются в системный блок данных центрального процессора и сохраняются в его памяти. При включении питания контроллера параметры настройки передаются из центрального процессора в коммуникационный процессор. Такой вариант позволяет сохранять параметры настройки при перебоях в питании контроллера и выполнять замену коммуникационного процессора без повторного конфигурирования системы.
  • С помощью пакета конфигурирования (на компакт-диске, включенном в комплект поставки модуля):
    пакет включает в свой состав электронные руководства, экранные формы настройки параметров и стандартные функциональные блоки для обмена данными с центральным процессором контроллера.
