• Для подключения центральных процессоров S7-300 с встроенным интерфейсом PROFINET или коммуникационных процессоров S7-300 для Industrial Ethernet к сети Industrial Ethernet с электрическими каналами связи и соединением "точка к точке", линейной или древовидной структурой.
• Подключение до трех дополнительных сетевых узлов.
• Неуправляемый коммутатор для подключения небольших производственных машин к существующей сети систем автоматизации или построения небольших локальных сетевых структур.
• Компактный пластиковый корпус формата модулей S7-300 шириной 40 мм, монтаж на стандартную профильную шину S7-300.
• Наиболее экономичное решение для построения небольших локальных сетей Ethernet.
• Обеспечение надежных электрических соединений для подключаемых линий за счет использования PROFINET-совместимых гнезд RJ45 промышленного исполнения.

• Быстрое и простое подключение контроллера SIMATIC S7-300 к электрическим каналам связи сети Industrial Ethernet с линейной или древовидной структурой через четыре гнезда RJ45.
• Идеальное решение для построения небольших локальных сетей Ethernet для станций SIMATIC S7-300.
• Использование PROFINET-совместимых соединителей с надежной фиксацией штекеров IE FC RJ45 с осевым (180°) отводом кабеля в гнездах RJ45, исключающих возможность приложения тяговых усилий к контактным соединениям.
• Простая и быстрая диагностика с помощью встроенных в прибор светодиодов.
• Использование некроссированных соединительных кабелей, поддержка функций автоматической кроссировки на уровне прибора.

• Экономичное решение для построения небольших электрических сетей Industrial Ethernets на базе SIMATIC S7-300 с использованием соединений "точка к точке", линейных и древовидных сетевых структур.

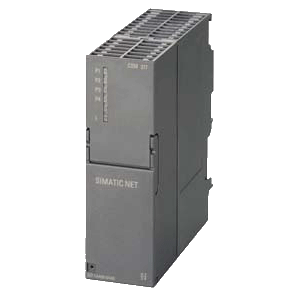

Коммутатор CSM 377 выпускается в компактном пластиковом корпусе формата модулей SIMATIC S7-300 шириной 40 мм и характеризуется следующими показателями:

• Компактная конструкция;
  пластиковый корпус, на фронтальной панели которого расположены:
  • 4 x гнезда RJ45 для подключения к Industrial Ethernet.
  • 1 x 2-полюсный съемный терминальный блок для подключения цепи питания =24 В.
  • Светодиоды диагностики и индикации состояний портов Industrial Ethernet.
• 10/100BaseTX;
  автоматическое определение скорости обмена данными в сети и автоматическая настройка на эту скорость, автоматическая кроссировка IE FC TP кабелей длиной до 100 м, подключаемых к коммутатору с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
• Простой монтаж;
  коммутатор CSM 377 монтируется на стандартную профильную шину S7-300. Он не имеет интерфейса для подключения к внутренней шине контроллера, поэтому должен устанавливаться в крайней левой или в крайней правой позиции по отношению к остальным модулям контроллера. Подключение центрального процессора S7-300 к коммутатору выполняется кабелем Industrial Ethernet или TP IE кордом.
• Три оставшихся TP порта Industrial Ethernet остаются свободными для подключения дополнительных Ethernet узлов. Например, панелей операторов, других контроллеров, станций ET 200 и т.д.
• CSM 377 способен работать с естественным охлаждением и не использует для своей работы буферных батарей.
• Замена модуля выполняется без повторного конфигурирования системы связи.

• Подключение SIMATIC S7-300 к электрической сети Industrial Ethernet с линейной или древовидной топологией, а также с соединениями "точка к точке".
• Построение небольших локальных сетей Ethernet с подключением к одному контроллеру SIMATIC S7-300 до трех дополнительных сетевых узлов.

Модуль CSM 377 поддерживает технологию коммутируемых сетей и может использоваться в сетях PROFINET. Он не поддерживает дополнительных функций PROFINET, поэтому не может интегрироваться в системы PROFINET диагностики.

Сетевые топологии и конфигурации

При конфигурировании сетей необходимо учитывать следующие граничные условия:

• Длина TP кабеля между двумя соседними сетевыми узлами:
  • не более 100 м при использовании Industrial Ethernet FastConnect кабеля и штекера IE FC RJ45 с осевым отводом кабеля;
    из них до 10 м может приходиться на длину TP кордов

Подключение SIMATIC S7-300 с CSM 377 к сети Industrial Ethernet с линейной структурой

Локальная сеть Industrial Ethernet с SIMATIC S7-300 и CSM 377 на основе соединений "точка к точке"

Конфигурирование

Модуль CSM 377является неуправляемым коммутатором и не требует предварительной настройки своих параметров.

Диагностика

Встроенные светодиоды позволяют получать информацию:

• о наличии напряжения питания модуля,
• о состоянии коммуникационных портов,
• о процессах обмена данными.
