Техническое зрение

Интеллектуальное решение для инспектирования и отбраковки продукции в процессе производства.

Инспекция. Решаемые задачи:

Система инспектирования и отбраковки, в зависимости от исполнения, может выполнять множество задач контроля, например:

Производство напитков.

Контроль размера, формы, цвета бутылки;
Контроль типа этикетки;
Контроль наличия этикетки;
Контроль наличия крышки на бутылке;
Контроль внутренней поверхности горлышка на сужение;
Контроль высоты бутылок;
Контроль уровня налива;
Контроль наличия/деформации крышки / пробки;
Контроль правильного заполнения транспортной тары;
Контроль наличия даты.

Фармацевтика.

Контроль качества упаковки;
Контроль качества продукта, выявление дефектов;
Проверка наличия/отсутствия контрастных элементов: надписей, пленок, колпачков;
Контроль наличия посторонних включений;
Инспекция упаковки / этикетки;
Контроль положения пробки;
Проверка наличия крышки / уплотнителя;
Контроль размещения этикетки;
Контроль целостности защитных пленок;
Контроль уровня налива жидкости;
Проверка комплектности;
Контроль маркировки.

Производство товаров общего потребления.

Считывание текстовой информации;
Проверка соответствия данных на этикетке;
Контроль вложенности;
Обнаружение дефектов поверхности;
Инспекция упаковки;
Контроль уровня налива жидкости;
Контроль положения;
Контроль маркировки;
Идентификация форм;
Вывод дефектных продуктов через шлюз;
Проверка качества упаковки;
Проверка целостности и т.д.

Примеры реализации:

Ниже представлено несколько примеров реализации систем инспектирования и отбраковки первичной упаковки напитков с и использованием камер машинного зрения от производителя SICK.

Решаемые задачи:

Инспекция качества укупорки и наличия бутылочных крышек.
Инспекция наличия этикетки.
Инспекция наличия даты.
Инспекция правильного уровня напитка в бутылке.
Вывод дефектных продуктов через шлюз.

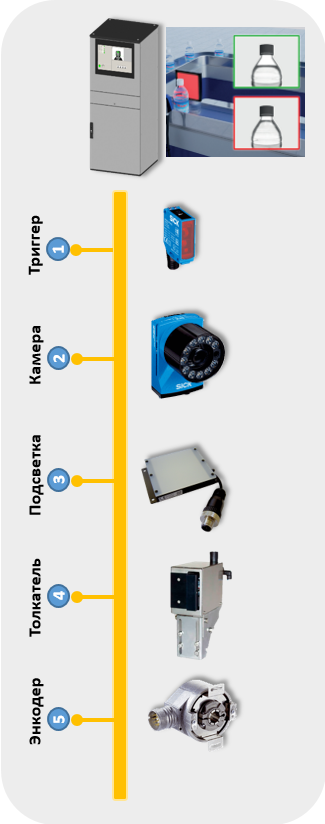

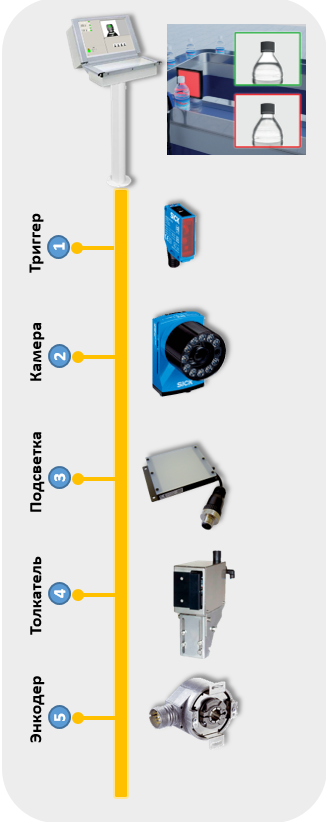

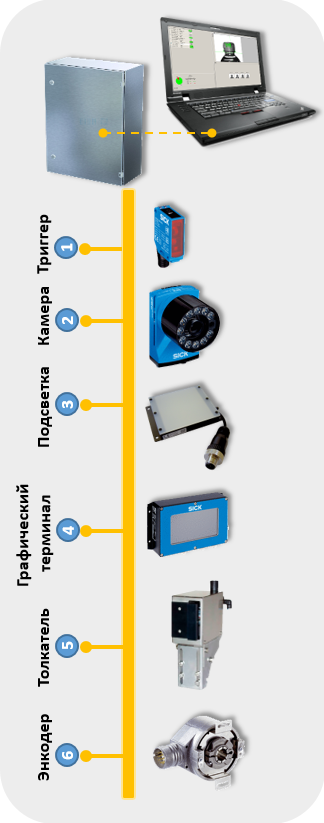

Комплектация системы в исполнении «1».	Комплектация системы в исполнении «2».	Комплектация системы в исполнении «3».	Комплектация системы в исполнении «4».

Производительность до 38 000 бутылок/час (зависит от типа бутылки).
Стеклянные и ПЭТ-бутылки.

Описание функций:

Управление оборудованием, математические вычисления, обработка и хранение данных, осуществляется при помощи контроллера VIPA MicroPLC или Siemens S7-1200 (на выбор заказчика), среда написания проекта для обоих ПЛК - TIA Portal.
ПО для настройки синхронизации и взаимодействия с системой отбраковки, а также для настройки параметров технического зрения входит в комплект поставки;
Все виды контроля осуществляются при помощи видеосистемы технического зрения;
Отбраковка выполняется на лету, при помощи пневматического устройства отбраковки. Отбраковщик может входить в комплект поставки, а также имеется вариант подключения существующего оборудования для отбраковки.

Используемые компоненты:
