• Скоростной обмен данными через PtP интерфейс.
• 3 модификации с различными типами последовательных интерфейсов:
  • RS 232C (V.24),
  • 20 мА токовая петля (TTY),
  • RS 422/RS 485 (X.27).
• Поддерживаемые протоколы: ASCII, 3964 (R), RK 512, определяемый пользователем (загружаемый).
• Простая настройка параметров с помощью инструментальных средств, встроенных в STEP 7.

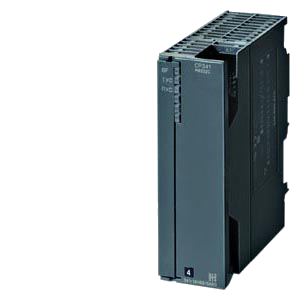

Коммуникационный процессор CP 341 обеспечивает скоростной обмен данными через PtP интерфейс, разгружая центральный процессор контроллера от выполнения коммуникационных задач. Он может использоваться в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M, работающих под управлением SIMATIC S7-300/ S7-400/ C7/ WinAC.

PtP соединения могут устанавливаться с:

• Системами автоматизации SIMATIC S7 и SIMATIC S5, а также системами других фирм-производителей.
• Системами управления роботами.
• Модемами.
• Сканнерами и т.д.

Дизайн

Коммуникационный модуль характеризуется следующими показателями:

• Пластиковый корпус формата S7-300 шириной 40мм.
• Светодиоды индикации режимов работы и состояний:
  • "Send" (передача),
  • "Receive" (прием),
  • "Fault" (отказ).
• Коммуникационный интерфейс.

Модуль имеет три модификации, отличающиеся типом используемого последовательного интерфейса:

• RS 232C (V.24);
• 20 мА токовая петля (TTY);
• RS 422/RS 485 (X.27).

Загружаемые драйверы

CP 341 позволяет использовать целый ряд загружаемых драйверов:

• MODBUS:
  для поддержки протокола MODBUS с обменом данными в формате RTU:
• драйвер ведущего устройства MODBUS:
  позволяет использовать SIMATIC S7 в качестве ведущего устройства сети MODBUS.
• драйвер ведомого устройства MODBUS:
  позволяет использовать SIMATIC S7 в качестве ведомого устройства сети MODBUS.
• Data highway:
  Драйвер дуплексного (DF1) протокола асинхронной передачи данных Data Highway для связи с контроллерами Allen Bradley.
  Связь может быть установлена со всеми коммуникационными модулями Allen Bradley, способными поддерживать дуплексный асинхронный обмен данными, а также со вторым встроенным интерфейсом центральных процессоров Allen Bradley.
  Обмен данными выполняется через последовательные интерфейсы RS 232, TTY (20 mA) or RS 422/RS 485. При обмене данными через интерфейс V.24 процедуры аппаратной установки связи не используются.

Функции

CP 341 поддерживает несколько коммуникационных протоколов и обеспечивает возможность организации связи с широким спектром различных устройств:

• ASCII:
  для связи с изделиями других фирм-изготовителей с использованием простых протоколов передачи, например, с использованием стартовых и стоповых символов или протоколов поблочной передачи данных с расчетом контрольной суммы. Интерфейсные сигналы могут обрабатываться в программе пользователя.
• 3964(R):
  для связи с контроллерами Siemens или контроллерами других фирм-изготовителей через стандартный открытый протокол Siemens 3964(R). Он позволяет использовать драйвер 3964(R) со стандартными настройками или настраиваемый драйвер 3964(R).
• RK 512:
  для связи с компьютерами.
• Загружаемые драйверы:
  для поддержки протоколов ведущего/ ведомого устройства MODBUS RTU или Data highway.

Настройка параметров

Настройка параметров коммуникационного процессора СР 340 может выполняться следующими способами:

• С помощью инструментальных средств пакета STEP 7:
  • выбор типа используемого драйвера;
  • настройка параметров выбранного драйвера.
• Через центральный процессор программируемого контроллера:
  программатор подключается к центральному процессору программируемого контроллера. Параметры настройки коммуникационного процессора записываются в системный блок данных центрального процессора и сохраняются в его памяти. При включении питания контроллера параметры настройки передаются из центрального процессора в коммуникационный процессор. Такой вариант позволяет сохранять параметры настройки при перебоях в питании контроллера и выполнять замену коммуникационного процессора без повторного конфигурирования системы.
• С помощью пакета конфигурирования (на компакт-диске, включенном в комплект поставки модуля):
  пакет включает в свой состав электронные руководства, экранные формы настройки параметров и стандартные функциональные блоки для обмена данными с центральным процессором контроллера.

Настройка загружаемых драйверов

Для загрузки и настройки параметров загружаемых драйверов необходимо наличие соответствующего программного обеспечения конфигурирования для СР 341 и СР 441-2 от V4.0 и выше, а также пакета STEP 7 от V4.0 и выше. Драйверы защищены от копирования аппараным ключом.
