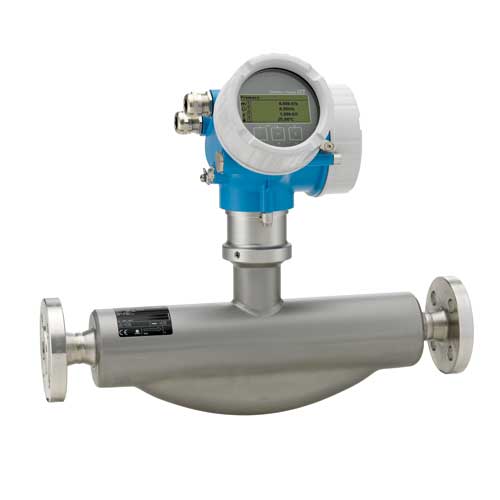

За Promass F закрепилась репутация прибора с высокой точностью измерений. Расходомер подходит для самых различных областей применения. В Promass F 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению (Ex ia) и простой процедуре монтажа, а также стабильная безопасность процесса, которая обеспечивается технологией Heartbeat.
Высочайшая безопасность процесса – устойчивость в изменяющихся и сложных условиях
Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура)
Простота монтажа, не требуются прямые участки до и после расходомера
Удобное подключение устройства - отдельный отсек с клеммами для подключения
Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке
Встроенная имитационная поверка Heartbeat Technology
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Самая высокая точность измерения жидкостей и газов для широкого спектра применений.
Характеристики устройства
Массовый расход: погрешность измерения ±0,1 %
Температура среды до +205 °C
Номинальный диаметр: DN 8…80 (3/8"…3")
Технология питания от сигнальной цепи
Прочный двухкамерный корпус
Безопасность завода: международные сертификаты (SIL, взрывоопасные зоны)
| Принциип измерения | Кориолисовые расходомеры | |
| Основные функции | Прочный расходомер с питанием от контура для применений в сложных условиях. Высокоэффективное измерение расхода жидкостей и газов в меняющихся и сложных технологических условиях. | |
| Характеристики | Максимальная безопасность процесса - невосприимчив к колебаниям параметров и агрессивным средам. Меньше измерительных точек в процессе - многопараметрические измерения (расход, плотность, температура). Компактная установка - не требуются входные/выходные прямые участки. Массовый расход: погрешность измерения ±0,1 %. Опрессовка вторичного контейнера до 40 бар. | |
| Особенности преобразователя | Удобная электропроводка - отдельный отсек для подключений. Безопасная эксплуатация - нет необходимости открывать устройство благодаря сенсорному дисплею с подсветкой. Встроенная поверка - Heartbeat Technology™. Технология питания по контуру. Прочный корпус с двумя отсеками. | |
| Диаметр | DN 8...80 (⅜...3") | |
| Смачиваемые материалы | Measuring tube: 1.4539 (904L); 1.4404; Alloy C22, 2.4602 (UNS N06022) Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) |
|
| Измеряемые параметры | Mass flow, density, temperature, volume flow, corrected volume flow, reference density | |
| Погрешность измерения | Массовый расход (жидкость): ±0,1 % Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,35% Плотность (жидкость): ±0,0005 г/см³ |
|
| Диапазон измерения | 0...70 000 кг/ч (0...2570 фунт/мин) | |
| Диапазон рабочего давления | PN 100, класс 600, 63K | |
| Рабочая температура | Стандартное исполнение: -50...+150 °C (-58...+302 °F) Опция: -50...+205 °C (-58...+401 °F) |
|
| Окружающая температура | –40 to +60 °C (–40 to +140 °F) | |
| Материал корпуса сенсора | 1.4301/1.4307 (304L), corrosion resistant | |
| Материал корпуса преобразователя | AlSi10Mg, coated, 1.4404 (316L) | |
| Степень защиты электроники | IP66/67, защитная оболочка типа 4X | |
| Дисплей/Настройка | 4‐строчный сенсорный дисплей с подсветкой (наружное управление) Настройка посредством местного дисплея и управляющего ПО Возможно использование выносного дисплея |
|
| Выходные сигналы | 4...20 мА HART (пассивный) 4...20 мА (пассивный) Импульсный/частотный/релейный выход (пассивный) |
|
| Входные сигналы | Нет | |
| Коммуникация | HART, PROFIBUS PA, FOUNDATION Fieldbus | |
| Источник питания | DC 18 to 35 V (4‐20 mA HART with/without pulse/frequency/switch) DC 18 to 30 V (20 mA HART, 4‐20 mA) DC 9 to 32 V (PROFIBUS PA) |
|
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO | |
| Безопасность изделия | CE, C-TICK | |
| Functional Safety | Functional safety | |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV) |
|
| Сертификаты и нормативы по давлению | PED, CRN, AD 2000 | |
| Сертификаты на материалы | 3.1 material NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK |
|
| Гигиенические сертификаты и нормативы | 3-A, EHEDG | |
Изделие: 5P2B15 ...
Расходомер для самых высоких рабочих температур с уникальной технологией питания по сигнальной цепи. В Promag P 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам. Это позволяет интегрировать прибор в существующую инфраструктуру и системы управления. Дополнительным преимуществом является безопасность применения во взрывоопасных зонах благодаря искробезопасному исполнению электроники прибора и простой процедуре монтажа. Promag P 200 разработан для применения в химических и технологических процессах с высоко коррозионными жидкостями и высокими температурами среды.
Изделие: 7F2B15 ...
Расходомер с функцией обнаружения влаги в паре в компактном и раздельном исполнении. Измерительный сенсор Prowirl F - лучший выбор для тяжелых рабочих условий. Надежный и запатентованный емкостный датчик обеспечивает высокую точность измерения даже в самых сложных рабочих условиях. Prowirl F 200 предлагает уникальную, соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в существующие системы, а также обеспечивает высокую безопасность при эксплуатации благодаря искробезопасному исполнению и простой процедуре установки.
Изделие: 7D2B15 ...
Бюджетный расходомер в бесфланцевом компактном и раздельном исполнении. Проточная часть Prowirl D имеет бесфланцевое исполнение. Расходомер устанавливается между фланцами и в основном используется для простых условий работы. Надежный и запатентованный емкостный DSC-датчик обеспечивает высокую точность измерения. Prowirl D 200 предлагает соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в имеющиеся системы контроля, а также высокую безопасность процессов в опасных зонах благодаря искробезопасной конструкции и понятной процедуре установки.
Изделие: 7O2B15 ...
Расходомер для применения при высоком давлении процесса, доступный в компактном и раздельном исполнении. Литая конструкция проточной части Prowirl O. Специально разработан для давления процесса >40 бар и до 250 бар. Надежный и запатентованный емкостный датчик обеспечивает высокую точность измерения даже в самых сложных рабочих условиях. Prowirl O 200 предлагает двухпроводную технологию подключения для простой интеграции в существующие системы.
