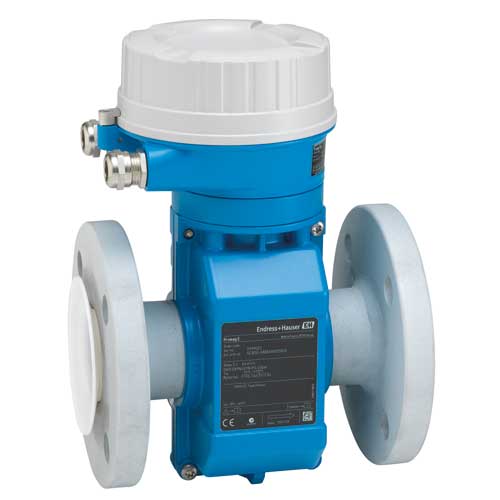

Proline Promag E 100

Изделие: 5E1B ...


Краткое описание:
Бюджетный расходомер со сверхкомпактным преобразователем. Promag E - модифицированный сенсор для базовых применений в химической промышленности. Это самое экономичное решение для наших заказчиков в химической промышленности. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при компактных размерах. Специально разработан для применения в областях, где важны его компактные размеры, и наилучшим образом подойдет для системных интеграторов, производителей модульного и комплесного оборудования.
Производитель: ENDRESS HAUSER
Измерение: Расход
Принцип измерения: Электромагнитный
Среда измерения: Электропроводящая жидкость
Диаметр трубопровода Ду, мм: 15 ... 600
Диапазон измерения: 4 дм³/мин ... 9600 м³/ч
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Promag E - модифицированный сенсор для базовых применений в химической промышленности. Это самое экономичное решение для наших заказчиков в химической промышленности. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при компактных размерах. Специально разработан для применения в областях, где важны его компактные размеры, и наилучшим образом подойдет для системных интеграторов, производителей модульного и комплесного оборудования.







Конфигуратор

  • Бюджетный сенсор – оптимальное решение для базовых потребностей

  • Энергосберегающее измерение расхода - благодаря полнопроходной конструкции поперечного сечения сенсора отсутствует потеря давления

  • Компактный преобразователь – полная функциональность при малых размерах

  • Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер

  • Встроенная диагностика состояния и самоповерка при помощи технологии Heartbeat Technology™

  • На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость

  • Разработан для базовых применений в химической и обрабатывающей промышленности.

        Характеристики прибора

  • Условный диаметр: макс.DN 600 (24")

  • Сертификат взрывозащиты для Зоны 2

  • Футеровка из PTFE

  • Прочный сверхкомпактный корпус преобразователя

  • Доступен локальный дисплей

Принциип измерения Электромагнитные расходомеры
Основные функции Экономичный расходомер со сверхкомпактным преобразователем. Полностью подходит для стандартных задач измерений в химической и перерабатывающей промышленности.
Характеристики Экономичный датчик – идеальное решение, соответствующее основным требованиям. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Номинальный диаметр до DN 600 (24"). Для использования во взрывоопасных зонах 2.
Особенности преобразователя Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя.
Диаметр DN 15 ... 600 (½... 24")
Смачиваемые материалы Футеровка: PTFE
Электроды 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал
Измеряемые параметры Объемный расход, проводимость, массовый расход
Погрешность измерения Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
Диапазон измерения 4 дм³/мин... 9600 м³/ч (1 ... 44000 гал/мин)
Диапазон рабочего давления PN 40, класс 150, 20K
Рабочая температура -10...+110 °C (+14...+230 °F)
Окружающая температура -10...+60 °C (+14...+140 °F)
Материал корпуса сенсора DN 15 ... 300 (½... 12") AlSi10Mg, с покрытием
DN 350...600 (14...24"): Углеродистая сталь с защитным лаком
Материал корпуса преобразователя AlSi10Mg, с покрытием
Степень защиты электроники IP67, защитная оболочка типа 4X
Дисплей/Настройка 4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО
Выходные сигналы 4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
Входные сигналы Нет
Коммуникация HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET
Источник питания 20...30 В пост. тока
Сертификаты на взрывозащиту ATEX, IECEx, cCSAus, INMETRO
Безопасность изделия CE, C-Tick
Метрологические нормативы и сертификаты Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TÜV)
Сертификаты и нормативы по давлению PED
Сертификаты на материалы 3.1 material
Код заказа Спецификация
39 71185788 Эл.мод. T-DAT, 100/300/400/500/500 цифр.
Применение:
Promag/Promass 100/300/500, 500 цифр.,
Promag 400(C).
(C) = индекс генерации C.
30 XPD0010- Эл. модуль для расходомера Promag 100
Главный модуль электроники
  For Product:
A Promag 100; 5X1B**-, O5H1B**-
  Approval:
AA Non-hazardous area
BT ATEX II3G Ex nA IIC
C6 CSA C/US NI Cl.I Div.2 Gr. ABCD
I6 IECEx Z2 II3G Ex nA IIC
M6 INMETRO Z2 Ex nA IIC
  Output; Input:
B 4-20mA HART, pulse/freq./switch output
L PROFIBUS DP
M Modbus RS485
N EtherNet/IP
R PROFINET IO
  >Firmware Version:
70 01.00.zz, PROFINET IO, DevRev01
71 01.01.zz, PROFIBUS DP, DevRev02
72 01.01.zz, HART, DevRev02
73 01.01.zz, EtherNet/IP, DevRev02
74 01.01.zz, Modbus RS485, DevRev02
77 01.00.zz, EtherNet/IP
50 XPD0023- Display module, 4-wire, 100
Usage:
Promag 100, Promass 100
  Display; Operation:
B 4-line, illum.; via communication 5X1B**-; 8X1B**-; 8S1C**-
  Housing:
A Compact, alu, coated
  Revision number:
0 Not used
21 71185789 Крышка корпуса, алюминий
Область применения: Promass 100.
Комплект поставки:
Алюминиевая крышка с покрытием.
Кольцевая прокладка 113,90 x 3,53 EPDM
для крышки.
20 71266334 Комплект: крышка, см.стекло, комп.алюм.
Применение: Promass 100, Promag 100.
комплект:
Крышка со смотровым стеклом из алюминия
с покрытием.
Упл.кольцо 113,90 x 3,53 NBR для крышки.
70 71211571 Уплотн. корпуса, компакт., алюминий
Usage: Promag 100.
Consists of:
O-Ring 113,90 x 3,53 NBR for cover.
Gasket EPDM for housing/sensor H.
Gasket EPDM for housing/sensor E/P.
O-Ring 29,87 x 1,78 HNBR for
sensor connector.
15 50098036 10 кабельн. сальн. M20x1.5 Ex
15 50098041 10 удлинит. M20x1.5/G 1/2"
15 50098042 10 удлинит. M20x1.5/NPT 1/2"
12 71276494 Фиксирующий зажим, болт
Применение: Promass 100, Promag 100,
CNGmass, LPGmass, LNGmass.
Корпус сенсора: Promag 400(C),
(C) = индекс генерации C,
Promag/Promass 500,
Promag/Promass 500 цифр.
Состоит из:
зажим крышки, болт M4x16.
  DK5GD- Promag, кольца заземления/защит. кольца
Включает в себя 1 заземляющее
кольцо/защитное кольцо
  Nominal Diameter:
15A DN15 1/2", 1.4435/316L
15B DN15 1/2", Alloy C-22
15E DN15 1/2", Tantalum
1FA DN150 6", 1.4435/316L
1FB DN150 6", Alloy C-22
1FE DN150 6", Tantalum
1HA DN100 4", 1.4435/316L
1HB DN100 4", Alloy C-22
1HE DN100 4", Tantalum
1ZA DN125, 1.4435/316L
1ZB DN125, Alloy C-22
1ZE DN125, Tantalum
25A DN25 1", 1.4435/316L
25B DN25 1", Alloy C-22
25E DN25 1", Tantalum
2FA DN250 10", 1.4435/316L
2FB DN250 10", Alloy C-22
2FE DN250 10", Tantalum
2HA DN200 8", 1.4435/316L
2HB DN200 8", Alloy C-22
2HE DN200 8", Tantalum
32A DN32, 1.4435/316L
32B DN32, Alloy C-22
32E DN32, Tantalum
3FA DN350 14", 1.4435/316L
3FB DN350 14", Alloy C-22
3HA DN300 12", 1.4435/316L
3HB DN300 12", Alloy C-22
3HE DN300 12", Tantalum
40A DN40 1 1/2", 1.4435/316L
40B DN40 1 1/2", Alloy C-22
40E DN40 1 1/2", Tantalum
4FA DN450 18", 1.4435/316L
4FB DN450 18", Alloy C-22
4HA DN400 16", 1.4435/316L
4HB DN400 16", Alloy C-22
50A DN50 2", 1.4435/316L
50B DN50 2", Alloy C-22
50E DN50 2", Tantalum
5HA DN500 20", 1.4435/316L
5HB DN500 20", Alloy C-22
65A DN65, 1.4435/316L
65B DN65, Alloy C-22
65E DN65, Tantalum
6HA DN600 24", 1,4435/316L
6HB DN600 24", Alloy C-22
80A DN80 3", 1.4435/316L
80B DN80 3", Alloy C-22
80E DN80 3", Tantalum
  Liner:
E PTFE
  Process Connection:
9 Special version, TSP-no. to be spec.
A PN40 EN1092-1(DIN2501)
C PN16 EN1092-1(DIN2501)
D PN10 EN1092-1(DIN2501)
E PN6, EN1092-1(DIN2501)
L Cl.150 ANSI B16.5
T 10K JIS B2220
U 20K JIS B2220
  DK5GC- Promag L/W/P/S,E, набор кабелей заземл.
набор включает 2 кабеля
  Nominal Diameter:
15 DN15 1/2"
1F DN150 6"
1H DN100 4"
1Z DN125
25 DN25 1"
2F DN250 10"
2H DN200 8"
32 DN32
3F DN350 - DN2000
3H DN300 12"
40 DN40 1-1/2"
50 DN50 2"
65 DN65
80 DN80 3"
  Process Connection:
A PN40 EN1092-1(DIN2501)
C PN16 EN1092-1(DIN2501)
D PN1016 EN1092-1(DIN2501)
L Cl.150 ANSI B16.5
T 10K JIS B2220
U 20K JIS B2220
  XPRFID- Запасная метка RFID
Состоит из:
Метка RFID, крепежный тросик,
гофр.муфта.
  Approval:
AA Non-hazardous area
BA ATEX
CA CSA
IA IEC Ex
MA INMETRO
  Identification:
1 Serial number entry
