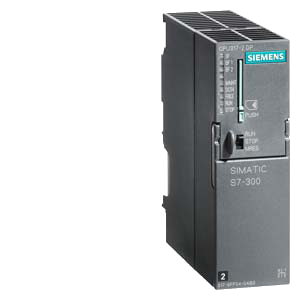

CPU 317-2 DP

Изделие: 6ES7317-2AK14-0AB0


Краткое описание:
SIMATIC S7-300, ЦПУ CPU 317-2 DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
Производитель: SIEMENS
Вес: 0.41 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, ЦПУ CPU 317-2 DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD



6ES7317-2AK14-0AB0

CPU317-2DP

Версия продукта



Версия аппаратуры

01

Версия операционной системы

V3.3

Сопутствующее программное обеспечение

STEP7 от V5.5 SP1 или STEP7 от V5.2 SP1 с обновлением HSP 202

Напряжения и токи



Внешнее напряжение питания центрального процессора

=24 В

Потребляемый ток:



  • номинальное значение

870 мА

  • без нагрузки, типовое значение

120 мА

Импульсный ток включения, типовое значение

4 А

I2t

1 A2c

Потери мощности, тповое значение

4.5 Вт

Память



Рабочая память:



  • встроенная:

1 Мбайт

  • расширение

Нет

  • энергонезависимая область памяти для сохранения блоков данных

256 Кбайт

Загружаемая память:



  • вид

Микрокарта памяти (MMC)

    • емкость, не более

8 Мбайт

  • сохранение данных в MMC, не менее

10 лет

Сохранение данных при перебоях в питании:

Есть

  • без буферной батареи

Есть

Программные блоки CPU



Общее количество блоков

2048 (DB, FB, FC); максимальное количество загружаемых блоков может быть снижено за счет использования MMC

Блоки данных (DB):



  • количество, не более

2048; диапазон номеров от 1 до 16000

  • размер блока, не более

64 Кбайт

Функциональные блоки (FB):



  • количество, не более

2048; диапазон номеров от 0 до 7999

  • размер блока, не более

64 Кбайт

Функции (FC):



  • количество, не более

2048; диапазон номеров от 0 до 7999

  • размер блока, не более

64 Кбайт

Организационные блоки (OB):



  • размер блока, не более

64 Кбайт

Глубина вложения блоков:



  • на приоритетный класс

16

  • дополнительно на OB обработки ошибок

4

Время выполнения, не менее



Логических операций

0.025 мкс

Операций со словами

0.03 мкс

Математических операций с фиксированной точкой

0.04 мкс

Математических операций с плавающей точкой

0.16 мкс

Таймеры/счетчики



S7 счетчики:



  • количество

512

  • сохраняющие состояния при перебоях в питании контроллера



    • настройка

Есть, C0 ... C511

    • по умолчанию

C0 ... C7

  • диапазон счета

0 ... 999

IEC счетчики:



  • наличие

Есть

  • тип

SFB

S7 таймеры:



  • количество

512

  • сохраняющие состояния при перебоях в питании контроллера



    • настройка

Есть, T0 ... T511

    • по умолчанию

Нет

  • диапазон выдержек времени

10 мс ... 9990 с

IEC таймеры:



  • наличие

Есть

  • тип

SFB

Области памяти данных



Энергонезависимые области памяти, суммарно

256 Кбайт

Флаги:



  • общее количество, не более

4 Кбайт

  • из них сохраняющие состояния при перебоях в питании контроллера:

Есть, MB0 ... MB4097, настраивается

    • по умолчанию

MB0 ... MB15

  • количество тактовых битов

8; (1 байт)

Блоки данных (DB):



  • настройка свойства энергонезависимости

Есть; в свойствах DB

    • по умолчанию

Есть

Объем локальных данных:



  • на приоритетный класс, не более

32 Кбайт

  • на блок, не более

2 Кбайт

Адресное пространство



Адресное пространство ввода/вывода:



  • для входов

8 Кбайт

  • для выходов

8 Кбайт

  • из них в системе распределенного ввода/вывода:



    • для входов

8 Кбайт

    • для выходов

8 Кбайт

Область отображения процесса:



  • для входов, настраивается

8 Кбайт

  • для выходов, настраивается

8 Кбайт

  • для входов, по умолчанию

256 байт

  • для выходов, по умолчанию

256 байт

Количество подобластей отображение процесса, не более

1

Дискретные каналы:



  • ввода

65536

  • вывода

65536

  • ввода в системе локального ввода/вывода

1024

  • ввода в системе локального ввода/вывода

1024

Аналоговые каналы



  • ввода

4096

  • вывода

4096

  • ввода в системе локального ввода/вывода

256

  • ввода из них в системе локального ввода/вывода

256

Аппаратная конфигурация



Количество базовых блоков, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; исключая блок питания, центральный процессор и/ или интерфейсный модуль

Количество ведущих DP устройств, не более:



  • встроенных

2

  • через коммуникационные процессоры

4

Максимальное количество функциональных модулей и коммуникационных процессоров:



  • функциональных модулей (FM)

8

  • коммуникационных процессоров  (PtP соединения)

8

  • коммуникационных процессоров PROFIBUS и Ethernet

10

Время



Часы реального времени:



  • аппаратные часы реального времени

Есть

  • буферная батарея и синхронизация

Есть

  • отклонение времени за сутки, не более

10 с; типовое значение 2 с

  • продолжительность хода часов после отключения питания

6 недель при 40 °C

Счетчики моточасов:



  • количество счетчиков

4

  • нумерация счетчиков

0 ... 3

  • диапазон счета

0 ... 231 - 1 часов (при использовании SFC 101)

  • разрешение

1 час

  • сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

Есть

  • через MPI, ведущее устройство

Есть

  • через MPI, ведомое устройство

Есть

  • через DP, ведущее устройство

Есть

  • через DP, ведомое устройство

Есть

  • в системе автоматизации, ведущее устройство

Есть

  • в системе автоматизации, ведомое устройство

Есть

  • через Ethernet через NTP

Нет

Функции S7 сообщений



Количество станций, регистрирующих S7 сообщения, не более

32; зависит от количества сконфигурированных соединений для PG/OP- и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков ALARM-S, одновременно находящихся в активных состояниях

300

Функции тестирования и отладки



Мониторинг/модификация переменных:

Есть

  • переменные

Входы/ выходы, биты памяти, блоки данных, таймеры, счетчики

  • количество переменных, не более

30; из них до 30 для мониторинга и до 14 для модификации

Принудительная установка:

Есть

  • переменные

Входы и выходы

  • количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания программы, не более  

4

Буфер диагностических сообщений:

Есть

  • количество записей, не более:

500

    • настройка

Нет

    • с защитой от перебоев в питании

100 последних записей

  • количество одновременно считываемых записей в режиме RUN:



    • настраивается

10 ... 499

    • по умолчанию

10

Коммуникационные функции



PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

Есть

  • количество сквозных пакетов GD, не более

8

  • общее количество пакетов GD, не более

8

  • количество передаваемых пакетов GD, не более

8

  • количество принимаемых пакетов GD, не более

8

  • размер пакета GD, не более

22 байт

  • размер пакета консистентных GD, не более

22 байт

Базовые функции S7 связи:

Есть

  • объем данных пользователя на задание, не более

76 байт

  • объем консистентных данных пользователя на задание, не более

76 байт; 76 байт (с X_SEND или X_RCV), 64 байта (с X_PU или X_GET в режиме сервера)

S7 функции связи:

Есть

  • в режиме S7 сервера

Есть

  • в режиме S7 клиента

Есть

  • объем данных пользователя на задание, не более

См. интерактивную помощь в STEP 7 (общие параметры SFB/ FB и SFC/ FC для S7 функций связи)

Функции S5-совместимой связи

Есть; через CP и загружаемую FC

Количество соединений, используемых для маршрутизации

X1 в режиме MPI: до 10; X1 в режиме ведущего DP устройства: до 24; X1 в режиме ведомого DP устройства при активном состоянии интерфейса: до 14; X2 в режиме ведущего DP устройства: до 24; X2 в режиме ведомого DP устройства при активном состоянии интерфейса: до 14

Интерфейсы



Интерфейсы

1x MPI/PROFIBUS DP +  1x PROFIBUS DP

Количество интерфейсов USB

0

1-й коммуникационный интерфейс



Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS + MPI

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:



  • MPI

Есть

  • ведущее DP устройство

Есть

  • ведомое DP устройство

Есть

  • PtP соединения

Нет

MPI:



  • сервисы:



    • PG/OP функции связи

Есть

    • маршрутизация

Есть

    • обмен пакетами глобальных данных

Есть

    • базовые функции S7 связи

Есть

    • S7 функции связи в режиме S7 клиента

Нет, только через CP и загружаемый FB

    • S7 функции связи в режиме S7 сервера

Есть, только односторонние соединения

  • скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:



  • сервисы:



    • PG/OP функции связи

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Есть, только I блоки

    • S7 функции связи

Есть, в режиме S7 сервера, только односторонние соединения

    • постоянное время цикла шины

Есть

    • изохронный режим

Нет

    • SYNC/FREEZE

Есть

    • разрешение/запрет работы ведомых DP устройств

Есть, одновременное разрешение/ запрет работы до 8 ведомых DP устройств

    • непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

    • DPV1

Есть

  • скорость передачи данных, не более

12 Мбит/с

  • количество ведомых DP устройств, не более

124

  • адресное пространство:



    • ввода, не более

8 Кбайт

    • вывода, не более

8 Кбайт

  • объем данных пользователя на одно ведомое DP устройство

244 байт

    • для ввода, не более

244 байт

    • для вывода, не более

244 байт

Ведомое DP устройство:



  • сервисы:



    • PG/OP функции связи

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Нет

    • S7 функции связи

Есть, в режиме S7 сервера, конфигурируются только односторонние соединения

    • непосредственный обмен данными между ведомыми устройствами

Есть

    • DPV1

Нет

  • скорость обмена данными, не более

12 Мбит/с

    • автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

  • память приемопередатчика:



    • для ввода

244 байт

    • для вывода

244 байт

  • количество адресных областей, не более

32

  • объем данных пользователя на адресную область, не более

32 байт

2-й коммуникационный интерфейс



Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS DP

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:



  • MPI

Нет

  • ведущее DP  устройство

Есть

  • ведомое DP устройство

Есть

  • работа в локальной сети

Нет

Ведущее DP устройство:



  • сервисы:



    • PG/OP функции связи

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Есть, только I блоки

    • S7 функции связи

Есть, только S7 сервер с односторонними соединениями. S7 клиент только через CP и загружаемый FB

    • постоянное время цикла шины

Есть

    • изохронный режим

Есть, OB 61

    • SYNC/FREEZE

Есть

    • разрешение/запрет работы ведомых DP устройств

Есть, одновременное разрешение/ запрет работы до 8 ведомых DP устройств

    • непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

    • DPV1

Есть

  • скорость обмена данными, не более

12 Мбит/с

  • количество ведомых DP устройств, не более

124

  • адресное пространство :



    • ввода, не более

8 Кбайт

    • вывода, не более

8 Кбайт

  • объем данных пользователя на одно ведомое DP устройство, не более:



    • на ввод, не более

244 байт

    • на вывод, не более

244 байт

Ведомое DP устройство:



  • сервисы:



    • PG/OP функции связи

Есть

    • обмен пакетами глобальных данных

Нет

    • базовые функции S7 связи

Нет

    • S7 функции связи

Есть, только S7 сервер с односторонними соединениями. S7 клиент только через CP и загружаемый FB

    • непосредственный обмен данными между ведомыми устройствами

Есть

    • DPV1

Нет

  • GSD файл

http://www.siemens.de/progibus-gsd

  • скорость обмена данными, не более

12 Мбит/с

    • автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

  • память приемопередатчика:



    • для ввода

244 байт

    • для вывода

244 байт

  • количество адресных областей, не более

32

  • объем данных пользователя на адресную область, не более

32 байт

ПрограммированиеCPU



Программное обеспечение конфигурирования

STEP7 от V5.5 SP1 или STEP7 от V5.2 SP1 с обновлением HSP 202

Языки программирования:



  • LAD

Есть

  • FBD

Есть

  • STL

Есть

  • SCL

Есть

  • CFC

Есть

  • GRAPH

Есть

  • HiGraph

Есть

Набор команд

См. список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

См. список инструкций

Системные функциональные блоки (SFB)

См. список инструкций

Защита ноу-хау:



  • парольная защита доступа к программе

Есть

  • кодирование блоков

Есть, с S7 блоком Privacy

Габариты и масса



Габариты (Шх Вх Г) в мм

40х 125х 130

Масса, приблизительно

360 г

SIMATIC S7-300, ЗАПАСНОЙ СЪЕМНЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ =24В К ЦЕНТРАЛЬНЫМ ПРОЦЕССОРАМ S7-300 COMPACT И МОДУЛЮ FM352-5, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7, MPI-КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7 К ПРОГРАММАТОРУ ЧЕРЕЗ MPI, ДЛИНА 5M
SIMATIC S7, ПЛАСТИКОВЫЕ МЕТКИ МАРКИРОКИ НОМЕРОВ МОДУЛЕЙ В МОНТАЖНЫХ СТОЙКАХ S7-300/ S7-400/ ET 200M/ C7
SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 64 КБАЙТА

SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 128 КБАЙТ

SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 512 КБАЙТ

SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА

SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 4 МБАЙТА

SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 8 МБАЙТ

SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MPI BUS SYSTEMS С МАКС. 31 УЗЛОМ; МАКС. 12 МБИТ/С, СТЕПЕНЬ ЗАЩИТЫ IP20, УЛУЧШЕННЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ СВОЙСТВА


SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, УПАКОВКА ИЗ 100 ШТ.
Packaging Quantity (piece): 100
SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, УПАКОВКА ИЗ 100 ШТ.
Packaging Quantity (piece): 100
КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET
SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ
PC USB-адаптер А2 (USB V2.0) для подключения PG / PC или ноутбук SIMATIC S7 к PROFIBUS или MPI В комплекте (USB-кабель 5M )
SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

Обзор

  • Центральный процессор для выполнения программ большого объема и решения относительно сложных задач автоматического управления в различных секторах промышленного производства.
  • Обслуживание развитых систем локального и распределенного ввода-вывода.
  • Высокая производительность, скоростное выполнение логических инструкций, а также арифметических операций с плавающей запятой.
  • Встроенные интерфейсы MPI/ PROFIBUS DP и PROFIBUS DP.
  • Программирование с использованием стандартных инструментальных средств, а также инструментальных средств проектирования.
  • Работа в составе систем Component Based Automation (CBA) с подключением через PROFIBUS DP.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.



Область применения

CPU 317-2 DP оснащен встроенными интерфейсами MPI/PROFIBUS DP и PROFIBUS DP, отличается высокой производительностью и способен выполнять программы большого объема. Он предназначен для построения высокопроизводительных систем автоматизации с развитой системой локального и распределенного ввода-вывода.

В сети PROFIBUS DP оба интерфейса CPU 317-2DP способны выполнять функции ведущего (DP V1) или ведомого DP устройства.

Помимо STEP 7 для программирования CPU 317-2 DP могут оптимально использоваться инструментальные средства проектирования:

  • S7-SCL
  • S7-GRAPH

CPU 317-2 DP является идеальной платформой для решения технологических задач:

  • управления движением с использованием пакета Easy Motion Control
  • систем автоматического регулирования на основе программных модулей STEP 7, а также пакетов Standard и Modular PID Control.

Использование пакета SIMATIC S7-PDIAG позволяет расширить спектр поддерживаемых диагностических функций.



Дизайн

CPU 317-2 DP характеризуется следующими показателями:

  • Микропроцессор;
    50 нс на выполнение бинарной инструкции, 1 мкс на выполнение математической операции с плавающей запятой.
  • Рабочая память объемом 512 Кбайт, RAM (приблизительно 170 K инструкций);
    для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.
  • Гибкие возможности расширения;
    подключение до 32 модулей (4-рядная конфигурация).
  • Комбинированный интерфейс MPI/DP;
    первый встроенный интерфейс MPI/DP позволяет устанавливать одновременно до 32 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи.
    Интерфейс MPI позволяет создавать простейшие сетевые структуры с объединением до 32 центральных процессоров и поддержкой механизма обмена глобальными данными.
    Интерфейс может быть реконфигурирован с MPI на PROFIBUS DP. При этом DP интерфейс может быть настроен на выполнение функций ведущего или ведомого DP устройства.
    Интерфейс PROFIBUS DP
    полная поддержка функций PROFIBUS DP V1 с расширенной диагностикой и настройкой параметров ведомых устройств DP V1.
  • Интерфейс PROFIBUS DP;
    второй встроенный интерфейс CPU 317-2 DP способен функционировать в режимах ведущего или ведомого устройства PROFIBUS DP V1. С точки зрения пользователя системы локального и распределенного ввода-вывода полностью аналогичны. Для них используются одинаковые способы конфигурирования, адресации и программирования.

 Замечание: встроенные интерфейсы CPU 317-2 DP не могут настраиваться на одновременную работу в режиме ведомого устройства PROFIBUS DP.



Функции

  • Парольная защита доступа;
    для защиты от несанкционированного доступа к программе пользователя
  • Буфер диагностических сообщений;
    хранит 100 последних сообщений об ошибках
  • Необслуживаемое сохранение данных;
    при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

  • Интерфейс MPI/DP;
    MPI: установка адреса станции. PROFIBUS DP: выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.
  • Интерфейс PROFIBUS DP;
    выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.
  • Параметры рестарта/цикла выполнения программы;
    определение максимального времени цикла и циклической нагрузки.
  • Тактовые биты;
    установка адреса.
  • Уровень защиты;
    установка прав на доступ к программе и данным.
  • Системная диагностика;
    установка порядка обработки диагностических сообщений.
  • Периодические прерывания;
    установка периода повторения прерываний.
  • Прерывания по дате и времени;
    установка стартовой даты и времени, а также периода повторения прерываний.
  • Интерфейс ведущего/ ведомого устройства PROFIBUS DP;
    свободное назначение адресов входам и выходам системы распределенного ввода-вывода.

Информационные функции и функции отображения

  • Отображение состояний и ошибок;
    светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
  • Функции тестирования;
    в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
  • Информационные функции;
    с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

  • PG/OP функции связи
  • Обмен глобальными данными через MPI
  • Функции стандартной S7 связи
  • S7 функции связи (только сервер)
  • PROFIBUS DP

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Более полная информация приведена в руководстве.

Похожие товары

SIPLUS CPU 315-2 PN/DP

Изделие: 6AG1315-2EH13-2AB0
SIPLUS S7-300 МОДУЛЬ ЦПУ CPU315-2 PN/DP (128KB), ТЕМП. ДИАПАЗОН ОТ -25 ... +60 ГРАД. ЦЕЛЬСИЯ, НА БАЗЕ МОДУЛЯ 6ES7315-2EH13-0AB0 Продукт больше не поставляется. Замена продукта на: 6AG1315-2EH14-7AB0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
CPU 314

Изделие: 6ES7314-1AG14-0AB0
SIMATIC S7-300, ЦПУ CPU 314 С ИНТЕРФЕЙСОМ MPI, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В, 128 КБАЙТА РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS CPU 317F-2 DP

Изделие: 6AG1317-6FF03-2AB0
SIPLUS S7-300 МОДУЛЬ ЦПУ CPU317F-2DP (1MB), ТЕМП. ДИАПАЗОН ОТ -25... +60 ГРАД. ЦЕЛЬСИЯ, НА БАЗЕ МОДУЛЯ 6ES7317-6FF03-0AB0 Для данного продукта предусмотрена замена: 6AG1317-6FF04-2AB0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS CPU 317F-2 PN/DP

Изделие: 6AG1317-2FK13-2AB0
SIPLUS МОДУЛЬ ЦПУ CPU317F-2PN/DP, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ ЦПУ 6ES7317-2FK13-0AB0 Продукт больше не поставляется. Замена продукта на: 6AG1315-2FJ14-2AB0

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
