RS485-повторитель для подключения шинной системы PROFIBUS/MPI bus systems

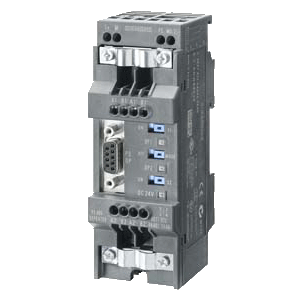

Изделие: 6ES7972-0AA02-0XA0

Краткое описание:

SIMATIC DP, RS485-ПОВТОРИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ШИННОЙ СИСТЕМЫ PROFIBUS/MPI BUS SYSTEMS С МАКС. 31 УЗЛОМ; МАКС. 12 МБИТ/С, СТЕПЕНЬ ЗАЩИТЫ IP20, УЛУЧШЕННЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ СВОЙСТВА

Производитель: SIEMENS
Вес: 0.25 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

	6ES7972-0AA01-0XA0
Напряжение питания
Номинальное значение
24 В DC	Есть
допустимое значение, нижний предел (DC)	20.4 В
допустимое значение, верхний предел (DC)	28.8 В
Потребляемый ток
Потребляемый ток, макс.	200 мA
Соединительная система
Линия шины	2 terminal blocks
Мощность питания	Terminal block
PROFIBUS DP
Скорость передачи данных, макс.	12 Mбит/с; 9.6 kбит/с to 12 Mбит/с
Условия окружающей среды
Рабочая температура
мин.	0 °C
макс.	60 °C
Температура хранения/транспортировки
мин.	-40 °C
макс.	70 °C
Влажность
Рабочая, макс.	95%; при 25°C
Степень и класс защиты
IP 20	Есть
Размеры и вес
Ширина	45 мм
Высота	128 мм
Глубина	67 мм
Масса, прибл.	350 г

Обзор

Автоматический поиск скоростей передачи
Возможна скорость передачи 45,45 Кбит/с
Индикация напряжения 24 в пост. тока
Индикация активности шины в сегментах 1 и 2
Возможно разделение сегмента 1 и сегмента 2 через переключатель
Отделение правой части сегмента при вложенном оконечном сопротивлении
Разъединение сегмента 1 и сегмента 2 при статических помехах

Промышленное исполнение

Для увеличения числа абонентов и протяженности сети
Потенциальная развязка сегментов
Помощь при вводе в эксплуатацию

выключатель для отделения сегментов
индикация активности шины
отключение сегмента при неправильно вставленном оконечном сопротивлении

Область применения

Повторитель RS485 IP 20 соединяет два сегмента шины PROFIBUS или MPI в технике RS 485 макс. с 32 абонентами. Он делает возможными скорости передачи от 9,6 Кбит/с до 12 Мбит/с.

Дизайн

Корпус в исполнении IP 20.
2 клеммных блока для подключения сегментов.
Клеммный блок для питающего напряжения (24 в пост. тока, внешнее).
Интерфейс для PG/OP.

Функции

Увеличение протяженности сети и количества обслуживаемых станций (до 127).
Регенерация сигналов по амплитуде и времени.
Гальваническое разделение двух сегментов сети.

Скорость передачи и протяженность сегментов
Скорость передачи данных	Максимальная длина сегмента сети
9.6 / 19.2 / 45.45 / 93.7 / 187.5 Кбит/с	1000 м
500 Кбит/с	400 м
1500 Кбит/с	200 м
3000/6000/12000 Кбит/с	100 м
