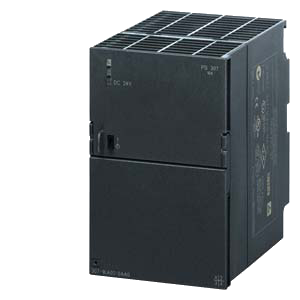

SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/2 A
Тип |
10 А |
Заказной номер |
6ES7 307-1KA02-0AA0 |
Вход |
однофазный переменный ток |
Номинальное напряжение Vвх.ном. |
~120/230 В, автоматическое переключение |
Допустимые отклонения |
~85 ... 132 B/170 ... 264 B |
Электрическая прочность изоляции |
2.3 x Vвх.ном., 1.3 мс |
Допустимый перерыв в питании при Iвых.ном |
> 20 мс при Vвх. = 93/187 В |
Частота переменного тока |
50/60 Гц; от 47 до 63 Гц |
Входной ток Iвх.ном. |
4.1/1.8 A |
Пусковой ток (+25 °C) |
< 55 A, < 3 мс |
I2t |
< 3.3 A2с |
Встроенный предохранитель |
T 6.3 A/250 В (недоступный) |
Рекомендуемый автоматический выключатель (IEC 898) в цепи питания |
от 10 A, Характеристика C |
Выход |
Стаблизированный, изолированный от входных цепей |
Номинальное напряжение Vвых.ном. |
24 В DC |
Допустимые отклонения |
± 3 % |
|
приблизительно 0.1 % |
|
приблизительно 0.5 % |
Пульсации (тактовая частота: приблизительно 50 кГц) |
< 150 mVpp (типовое значение 40 mVpp) |
Выбросы (полоса: 20 МГц) |
< 240 mVpp (типовое значение 100 mVpp) |
Диапазон регулировки |
- |
Индикация |
Зеленый светодиод индикации наличия выходного напряжения для 24 В O.K. |
Включение/ отключение питания |
Без перерегулирования Vвых. (мягкий старт) |
Задержка запуска |
< 1.5 с/стандартное значение 80 мс |
Выходной ток Iвых.ном. |
10 A |
Диапазон изменения тока |
|
|
от 0 до 10 A |
|
от 0 до 10 A |
Динамические параметры |
|
|
Типовое значение 35 A за 80 мс |
|
Типовое значение 35 A за 150 мс |
Параллельное включение |
Допускается |
Эффективность |
|
К.П.Д. при Vвых.ном., Iвых.ном. |
приблизительно 87 % |
Рассеиваемая мощность при Vвых.ном., Iвых.ном. |
приблизительно 34 Вт |
Регулирование |
|
Выходного напряжения при изменении входного напряжения, в динамике (Vвх.ном.± 15 %) |
± 0.3 % Vвых. |
Выходного напряжения при изменении нагрузки, в динамике (Iвых.: 50/100/50 %) |
± 2.5 % Vвых. |
Время регулирования при изменении нагрузки |
|
|
< 5 мс |
|
< 5 мс |
Защита и контроль |
|
Защита от перенапряжения в цепи нагрузки |
Дополнительный контур регулирования, отключение при 30 В, самостоятельный перезапуск |
Ограничение тока |
от 11 до 12 A |
Защита от короткого замыкания |
Электронная, с автоматическим перезапуском |
Ток срабатывания защиты |
< 10 A |
Индикатор перегрузки/КЗ |
- |
Безопасность |
|
Гальваническое разделение входных и выходных цепей |
Есть, SELV-выходное напряжение Vвых. по EN 60950 и EN 50178 |
Класс защиты |
Класс I |
Ток утечки |
< 3.5 мA (типовое значение 0.5 мA) |
TÜV тест |
Да |
Маркировка CE |
Да |
Одобрение UL/cUL (CSA) |
Да, UL список (UL 508) File E143289, CSA (CSA 22.2 No. 14-95) |
Одобрение FM |
Да, Класс I Div. 2, A, B, C, D, T4 |
Морские сертификаты |
В объеме сертификатов для S7-300 |
Степень защиты (EN 60 529; VDE 0470 T1) |
IP20 |
Электромагнитная совместимость |
|
Генерация шумов |
EN 55022 Класс B |
Ограничение волновых воздействий |
EN 61000-3-2 |
Стойкость к воздействию шумов |
EN 61000-6-2 |
Условия транспортировки, хранения и эксплуатации |
|
Диапазон рабочих температур |
от 0 до +60°C при естественном охлаждении |
Диапазон температур хранения и транспортировки |
от -40 до +85 °C |
Влажность |
Климатический класс 3K3 по EN 60721, без конденсации |
Механические параметры |
|
Подключение внешних цепей |
|
|
клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников |
|
4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм2 |
|
4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм2 |
Размеры (Ш x В x Г) в мм |
80 x 125 x 120 |
Масса |
0.8 кг |
Монтаж |
На стандартную профильную шину S7 |
Аксессуары |
Адаптер для установки на 35мм профильную шину, перемычка для подключения цепей питания к CPU/ IM |
Компактный блок питания в формате SIMATIC S7-300; с перемычкой PS-CPU; для монтажа на профильную шину S7-300 или ET 200M.
Номер заказа:
6ES7 307-1KA01-0AA0
