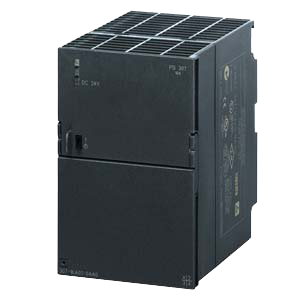

Вход

однофазный переменный ток

Номинальное напряжение  V_вх.ном.

~120/230 В, автоматическое переключение

Допустимые отклонения

~85 ... 132 B/170 ... 264 B

Электрическая прочность изоляции

2.3 x V_вх.ном., 1.3 мс

Допустимый перерыв в питании при I_{вых.ном}

> 20 мс при  V_вх. = 93/187 В

Частота переменного тока

50/60 Гц; от 47 до 63 Гц

Входной ток I_вх.ном.

4.1/1.8 A

Пусковой ток  (+25 °C)

< 55 A, < 3 мс

I²t

< 3.3 A²с

Встроенный предохранитель

T 6.3 A/250 В (недоступный)

Рекомендуемый автоматический выключатель (IEC 898) в цепи питания

от 10 A, Характеристика C

Выход

Стаблизированный, изолированный от входных цепей

Номинальное напряжение  V_{вых.ном.}

24 В DC

Допустимые отклонения

± 3 %

• в статике при холостом ходе

приблизительно 0.1 %

• в статике под нагрузкой

приблизительно 0.5 %

Пульсации (тактовая частота: приблизительно 50 кГц)

< 150 mV_pp (типовое значение 40 mV_pp)

Выбросы (полоса: 20 МГц)

< 240 mV_pp (типовое значение 100 mV_pp)

Диапазон регулировки

-

Индикация

Зеленый светодиод индикации наличия выходного напряжения для 24 В O.K.

Включение/ отключение питания

Без перерегулирования V_вых. (мягкий старт)

Задержка запуска

< 1.5 с/стандартное значение 80 мс

Выходной ток I_{вых.ном.}

10 A

Диапазон изменения тока

• До +45 °C

от 0 до 10 A

• До +60 °C

от 0 до 10 A

Динамические параметры

• Нарастание тока при КЗ

Типовое значение 35 A за 80 мс

• КЗ во время работы

Типовое значение 35 A за 150 мс

Параллельное включение

Допускается

Эффективность

К.П.Д. при V_{вых.ном.}, I_{вых.ном.}

приблизительно 87 %

Рассеиваемая мощность при V_{вых.ном.}, I_{вых.ном.}

приблизительно 34 Вт

Регулирование

Выходного напряжения при изменении входного напряжения, в динамике (V_вх.ном.± 15 %)

± 0.3 % V_вых.

Выходного напряжения при изменении нагрузки, в динамике (I_вых.: 50/100/50 %)

± 2.5 % V_вых.

Время регулирования при изменении нагрузки

• С 50 до 100 %

< 5 мс

• С 100 до 50 %

< 5 мс

Защита и контроль

Защита от перенапряжения в цепи нагрузки

Дополнительный контур регулирования, отключение при 30 В, самостоятельный перезапуск

Ограничение тока

от 11 до 12 A

Защита от короткого замыкания

Электронная, с автоматическим перезапуском

Ток срабатывания защиты

< 10 A

Индикатор перегрузки/КЗ

-

Безопасность

Гальваническое разделение входных и выходных цепей

Есть, SELV-выходное напряжение V_вых. по EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (типовое значение 0.5 мA)

TÜV тест

Да

Маркировка CE

Да

Одобрение UL/cUL (CSA)

Да, UL список (UL 508) File E143289, CSA (CSA 22.2 No. 14-95)

Одобрение FM

Да, Класс I Div. 2, A, B, C, D, T4

Морские сертификаты

В объеме сертификатов для S7-300

Степень защиты (EN 60 529; VDE 0470 T1)

IP20

Электромагнитная совместимость

Генерация шумов

EN 55022 Класс B

Ограничение волновых воздействий

EN 61000-3-2

Стойкость к воздействию шумов

EN 61000-6-2

Условия транспортировки, хранения и эксплуатации

Диапазон рабочих температур

от 0 до +60°C при естественном охлаждении

Диапазон температур хранения и транспортировки

от -40 до +85 °C

Влажность

Климатический класс 3K3 по EN 60721, без конденсации

Механические параметры

Подключение внешних цепей

• Входное напряжение L, N, PE

клеммы с контактами под винт 0,5 ... 2,5 мм² с или без наконечников

• Выход L+

4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм²

• Выход M

4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм²

Размеры (Ш x В x Г) в мм

80 x 125 x 120

Масса

0.8 кг

Монтаж

На стандартную профильную шину S7

Аксессуары

Адаптер для установки на 35мм профильную шину, перемычка для подключения цепей питания к CPU/ IM
