• Сенсорная панель с обширным набором функций оперативного управления и мониторинга на уровне производственных машин и установок.
• Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи.
• Монохромный или цветной сенсорный графический STN дисплей и 32 дополнительные функциональные клавиши.
• Наличие встроенных интерфейсов для подключения к программируемым контроллерам SIMATIC S7 (например, MPI, PROFIBUS DP).
• Встроенный интерфейс Ethernet в модели с цветным дисплеем.
• Наличие драйверов для связи с контроллерами других производителей.
• Инсталляционная совместимость с панелью OP17.

1) ISA-S71.04 уровень сложности GX: длительно: SO₂ <4.8 мг/м³; H₂S <9.9 мг/м³; Cl <0.2 мг/м³; HCl <0.66 мг/м³; HF <0.12 мг/м³; NH <49 мг/м³; O₃<0.1 мг/м³; NO x <5.2 мг/м³
Граничные значения (не более 30 минут в сутки): SO₂ <17.8 мг/м³; H₂S <49.7 мг/м³; Cl <1.0 мг/м³; HCl <3.3 мг/м³; HF <2.4 мг/м³; NH <247 мг/м³; O₃<1.0 мг/м³; NO x <10.4 мг/м³

2) При эксплуатации в среде с содержанием активных веществ незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!

• Снижение стоимости обслуживания и пусконаладки благодаря:
  • Сохранению/восстановлению через интерфейс к процессу или дополнительно с Multi Media Card
  • Удаленной загрузки конфигурации с автоматическим распознаванием пересылки по любому встроенному интерфейсу
  • Необслуживаемой конструкции (отсутствуют батарейки) и длинного жизненного цикла лампы задней подсветки
  • Системным клавишам, которые могут быть назначены любым функциональным клавишам, и использоваться как альтернатива или параллельно с сенсорными кнопками на экране
• Необслуживаемый буфер сообщений
• Возможность использования по всему миру:
  • выбор из 32 языков (включая азиатские и кириллические)
  • Online языки могут быть выбраны динамически на устройстве
• Графическая библиотека укомплектованная готовыми к использованию объектами отображения
• Стандартные интерфейсы для повышения гибкости:
  • Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных
• Встроенный интерфейс USB для подключения, например, стандартных принтеров
• Монтажные габариты совместимы с OP17
• Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
• Составной компонет Totally Integrated Automation (TIA):
  Повышает производительность, минимизирует издержки на инжиниринг, снижает затраты жизненного цикла

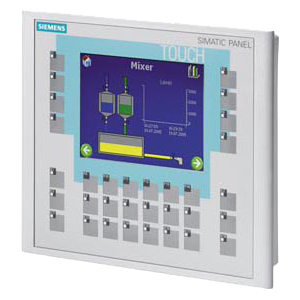

Оснащенные практичными функциями и большим объемом пользовательской памяти операторские панели OP 177B могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту  – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели OP 177B предлагаются с голубым дисплеем с 4-градациями цвета или 256-цветным STN дисплеем. Цветной вариант оснащен встроенным интерфейсом Ethernet и может использоваться еще с большей гибкостью. Интерфейсом USB оснащены обе модели. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.

• 256 цветов с цветным дисплеем или 4 градации синего с монохромным STN дисплеем
• Задняя подсветка CCFL¹⁾ с большим сроком службы
• Аналоговый резистивный сенсорный экран и мембранная клавиатура с 32 функциональными клавишами
• Цифровая и буквенная экранная клавиатура
• Высокая производительность с Risk процессором и  2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
• Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
• Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Mbaud), а также USB 1.1 (макс. 100 mA)
• Ethernet (совместимый с Profinet IO) в цветной версии
• Встроенный интерфейс USB
• Конфигурируется с использованием SIMATIC WinCC flexible 2005 Compact и последующими версиями
• Полная функциональность для сложных задач
• Богатая графическая библиотека Reichert
• 32 языка (например, Русский, традиционный китайский, упрощенный китайский) и динамическое переключение между 5 языками
• Разъем для мультимедиа карточек, может использоваться для стандартных MMC (для сохранения данных рецептур, настроек, а также для системных данных)
• Удаленная загрузка конфигурации по всем интерфейсам с автоматическим распознаванием пересылки
• Можно использовать дополнительные опции Sinumerik, Sm@rt Access и Sm@rt Service
• Удобна в обслуживании благодаря необслуживаемому дизайну и большим сроком службы задней подсветки

1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом

• Перманентные окна и концепция использования шаблонов для формирования изображений
• Поля ввода/вывода
  для отображения и редактирования значений параметров
• Конфигурируемые кнопки
  до 16 функций на кнопку, для запуска функций и действий
• Индикаторы
  для отображения состояний машин и установок
• Поясняющие тексты
  для пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
• Тексты подсказок
  для диаграмм, сообщений и переменных
• Векторная и точечная графика
  для обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.
  Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
• Графики кривых и бар-графики
  для отображения динамически изменяющихся значений параметров
• Динамическое позиционирование, отображение или скрытие объектов
• Вычислительные функции, мониторинг граничных значений параметров
  для контроля и математической обработки входных и выходных сигналов
• Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,
  дополнительная поддержка языково-зависимых символов
• Таймер
  для циклического выполнения функций
• Парольная защита доступа
  Администрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
• Система сообщений
  Свободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели.
  Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
• Управление рецептами:
  • С дополнительным сохранением данных (на внешнем носителе)
  • Интерактивная или автономная предварительная обработка на панели
  • Сохранение рецептурных данных в стандартном формате Windows (CSV)
  • Внешняя обработка данных с помощью Excel, Access и т.д.
• Слот для установки мультимедиа карты (Multi Media Card - MMC)
  в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных
• Простое обслуживание и конфигурирование:
  • Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
  • Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
  • Настройка контрастности изображения и калибровка дисплея
  • Очистка экрана
  • Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования

Конфигурирование

Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.

Дополнительные опции

• SINUMERIK
  опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible";
  Более подробная информация приведена в каталоге NC 60.
• Smart Service
  Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
• Smart Access
  Обмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое
