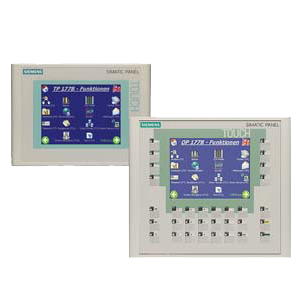

• Сенсорные панели с исчерпывающим набором функций оперативного управления и мониторинга на уровне производственных машин и установок.
• Сенсорный графический дисплей
  • 4.3" TFT, цветной, широкоформатный или
  • 5.7" STN, голубого свечения или цветной.
• Наличие всех необходимых интерфейсов для связи с контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP).
• Наличие интерфейса PROFINET в моделях с цветными дисплеями.
• Наличие драйверов для связи с контроллерами других производителей.
• Энергонезависимый буфер сообщений без буферной батареи.
• 4 дополнительных функциональных клавиши в панели с 4" дисплеем.
• SIMATIC TP 177B 6" для замены панелей операторов TP 170B.
• Панель TP 177B PN/DP имеет исполнение со стальной фронтальной частью корпуса (DIN EN 1672-2) для применения на предприятиях пищевой промышленности и производства напитков.

Замечание:

Продукты SIPLUS extreme создаются на базе стандартных продуктов SIEMENS и совпадают с ними по большинству технических характеристик. Отличительные особенности панелей операторов SIPLUS extreme приведены в следующей таблице.

¹⁾ ISA-S71.04 уровень сложности GX: долговременная нагрузка: SO₂ < 4.8 мг/м³ H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 14.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При эксплуатации в атмосфере с содержанием активных веществ на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки защитные колпачки

• Снижение стоимости обслуживания и пусконаладки благодаря:
  • Сохранению/восстановлению через интерфейс к процессу или дополнительно с Multi Media Card (MMC).
  • Удаленной загрузки конфигурации с автоматическим распознаванием пересылки по любому встроенному интерфейсу
  • Необслуживаемой конструкции (отсутствуют батарейки) и длинного жизненного цикла лампы задней подсветки. Содержимое буфера сообщений сохраняется даже при отключении питания и без батарейки.
• Возможность использования по всему миру:
  • выбор из 32 языков (включая азиатские и кириллические)
  • Online языки могут быть выбраны динамически на устройстве
• Графическая библиотека укомплектованная готовыми к использованию объектами отображения
• Стандартные интерфейсы для повышения гибкости:
  • Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных
• Встроенный интерфейс USB для подключения, например, стандартных принтеров
• Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
• Составной компонет Totally Integrated Automation (TIA):
  повышение производительности, минимизация издержек на инжиниринг, снижение затрат жизненного цикла

Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели TP 177B могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту  – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B предлагаются с голубым дисплеем с 4-градациями цвета или 256-цветным STN дисплеем. Цветной вариант оснащен встроенным интерфейсом Ethernet и может использоваться еще с большей гибкостью. Интерфейсом USB оснащены обе модели. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.

• 256 цветов с цветным дисплеем или 4 градации синего с монохромным STN дисплеем
• Задняя подсветка CCFL¹⁾ с большим сроком службы
• Аналоговый резистивный сенсорный экран
• Цифровая и буквенная экранная клавиатура
• Высокая производительность с Risk процессором и  2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
• Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
• Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Mbaud), а также USB 1.1 (макс.  100 mA)
• Ethernet (совместимый с Profinet IO) в цветной версии
• Встроенный интерфейс USB
• Конфигурируется с использованием SIMATIC WinCC flexible 2005 Compact и последующими версиями
• Полная функциональность для сложных задач
• Богатая графическая библиотека Reichert
• 32 языка (например, Русский, традиционный китайский, упрощенный китайский) и динамическое переключение между 5 языками
• Разъем для мультимедиа карточек, может использоваться для стандартных MMC (для сохранения данных рецептур, настроек, а также для системных данных)
• Удаленная загрузка конфигурации по всем интерфейсам с автоматическим распознаванием пересылки
• Можно использовать дополнительные опции Sinumerik, Sm@rt Access и Sm@rt Service
• Удобна в обслуживании благодаря необслуживаемому дизайну и большим сроком службы задней подсветки

1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом

• Перманентные окна и концепция использования шаблонов для формирования изображений
• Поля ввода/вывода
  для отображения и редактирования значений параметров
• Конфигурируемые кнопки
  до 16 функций на кнопку, для запуска функций и действий
• Индикаторы
  для отображения состояний машин и установок
• Поясняющие тексты
  для пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
• Тексты подсказок
  для диаграмм, сообщений и переменных
• Векторная и точечная графика
  для обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.
  Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
• Графики кривых и бар-графики
  для отображения динамически изменяющихся значений параметров
• Динамическое позиционирование, отображение или скрытие объектов
• Вычислительные функции, мониторинг граничных значений параметров
  для контроля и математической обработки входных и выходных сигналов
• Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,
  дополнительная поддержка языково-зависимых символов
• Таймер
  для циклического выполнения функций
• Парольная защита доступа
  Администрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
• Система сообщений
  Свободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели.
  Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
• Управление рецептами:
  • С дополнительным сохранением данных (на внешнем носителе)
  • Интерактивная или автономная предварительная обработка на панели
  • Сохранение рецептурных данных в стандартном формате Windows (CSV)
  • Внешняя обработка данных с помощью Excel, Access и т.д.
• Слот для установки мультимедиа карты (Multi Media Card - MMC)
  в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных
• Простое обслуживание и конфигурирование:
  • Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
  • Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
  • Настройка контрастности изображения и калибровка дисплея
  • Очистка экрана
  • Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования

Конфигурирование

Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.

Дополнительные опции

• SINUMERIK
  опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible";
  Более подробная информация приведена в каталоге NC 60.
• Smart Service
  Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
• Smart Access
  Обмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое
