TP 610LC, 10,4" 1024x768, Cortex-A8 CPU 1000 MHz, 256MB, 128MB, RS232, RS232/RS422/RS485, USB-A, 2xEthernet RJ45; Windows Embedded CE 6.0 Core; Movicon 11 Basic Runtime

Изделие: 62K-NHC0-DH


Краткое описание:
Цветной ЖК-дисплей 10,4" 1024x768, процессор Cortex-A8 1000 МГц, рабочая память 256 Мбайт, интерфейсы: 2 x Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), 1 x USB-A; предустановленная ОС Windows Embedded CE 6.0 Core и среда исполнения Movicon 11 Basic
Производитель: VIPA
Вес: 3.4 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

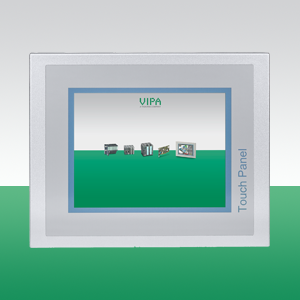

Touch Panel TP 610LC 62K-NHC0-DH

Элегантная и в тоже время надежная панель для реализации систем управления и визуализации технологических процессов.

Наименование
 Графическая панель с сенсорным экраном
Тип
 TP 610LC
Описание
 Цветной TFT дисплей 10", разрешением 1024 х 768, процессор Cortex-A8 1000 MHz,
256 MB рабочей и 128 MB пользовательской памяти,
Windows Embedded CE 6.0 Core, Movicon Basic Runtime
Напряжение питания
 DC 24V
Степень защиты
 IP 65
Интерфейс/коммуникации
 2 x Ethernet (RJ45), RS-232 (DB9), RS-232/422/485 (DB25), USB-A
Монтаж
 щитовой
Габарит
 325 х 263 х 56 мм
Температура окружающей среды
 работа: 0…+50°С
хранение: -20…+60°С
Серия
 Touch Panel
Диагональ
 10



Вид спереди




  1. Slot for SD storage medium
  2. "Host"-USB-A interface
  3. RJ45 jack for Ethernet communication LAN 1
  4. RJ45 jack for Ethernet communication LAN 2
  5. RS232 interface COM 1
  6. RS232/RS422/RS485 interface COM 2
  7. MPI/PROFIBUS DP interface COM 3 (optional)
  8. Slot for DC 24V voltage supply
  9. Display with touch sensitive area (touch screen)

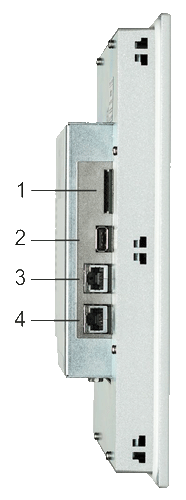

 Вид сбоку      Вид снизу (интерфейс)

     1. Slot for SD storage medium

     2.  "Host"-USB-A interface
     3.  RJ45 jack for Ethernet
          communication LAN 1
     4.  RJ45 jack for Ethernet
          communication LAN 2


  1. RS232 interface COM 1
  2. RS232/RS422/RS485 interface COM 2
  3. MPI/PROFIBUS DP interface COM 3 (optional)
  4. Slot for DC 24V voltage supply



Интерфейсы

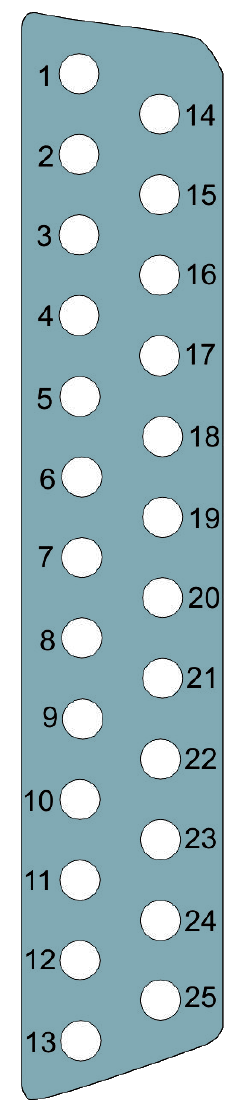

 RS232/RS422/RS485     Описание



  RS232     Описание          RJ45     Описание

  1. shield
  2. TxD
  3. RxD
  4. RTS
  5. CTS
  6. DSR
  7. GND
  8. DCD
  9. n.c.
  10. n.c.
  11. n.c.
  12. TxD(A)
  13. TxD(B)
  14. RTS(A)
  15. RTS(B)
  16. n.c.
  17. n.c.
  18. CTS(A)
  19. CTS(B)
  20. DTR
  21. 5V+
  22. RI
  23. n.c.
  24. RxD(A)
  25. RxD(B)

  1. CD-
  2. RxD
  3. TxD
  4. DTR
  5. GND
  6. DSR
  7. RTS
  8. CTS
  9. RI

  1. Tx+
  2. Tx-
  3. Rx+
  4. -
  5. -
  6. Rx-
  7. -
  8. -
      USB-A   Описание

  1. VCC
  2. DM
  3. DP
  4. GND

   MPI/PROFIBUS DP   Описание

  1. n.c.
  2. M24V
  3. RxD/TxD-P (line B)
  4. RTS
  5. M5V
  6. P5V
  7. P24V
  8. RxD/TxD-N (line A)
  9. n.c.


   DC 24V




Дополнительные принадлежности

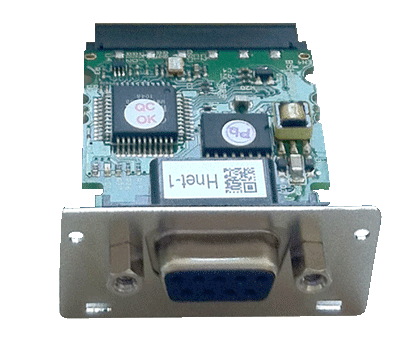

 Коммуникационный модуль MPI/PROFIBUS DP

 62E-MDC0-DH

 для панелей TP 604LC и TP 607LC

 Другие принадлежности для этого товара

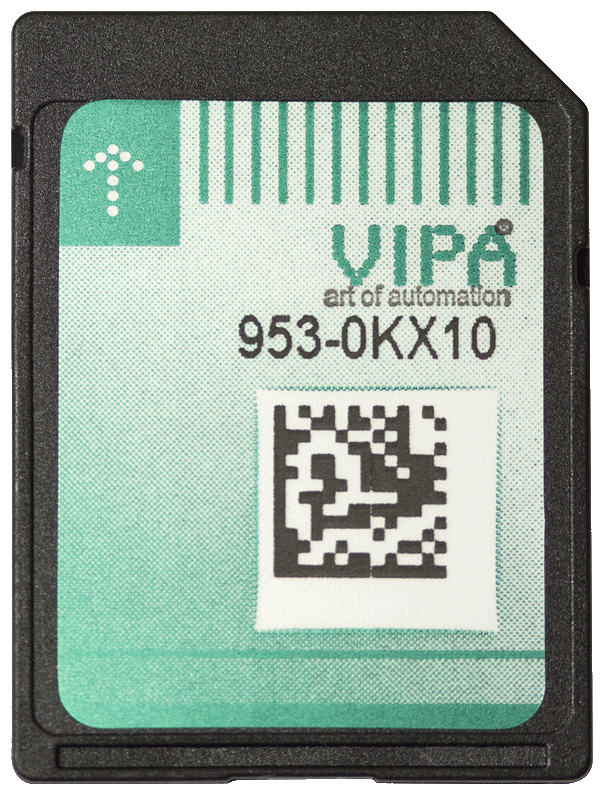

 Карты памяти, защитные пленки, кабели

Order no.

62K-NHC0-DH
Type Touch Panel TP 610LC

General information
Note -
Features 10", TFT, 1024x768 Pixel
Cortex-A8 processor, 1000MHz␍
256 MB work memory, 128 MB user memory
RS232, RS232/RS422/485, USB-A, 2x Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Movicon Basic Runtime

Display
Display size (diagonal) 10 "
Display size (width) 203 mm
Display size (height) 152 mm
Resolution 768 x 1024 / 1024 x 768
Aspect ratio 4:3
Type of display TFT color (64K colors)
MTBF Backlights (25°C) 50000 h

System properties
Processor Cortex-A8 1000 MHz
Operating system Windows CE 6.0 Core
User software Movicon 11 CE Basic
Work memory 256 MB
User memory 128 MB
Available memory (user data) 50 MB
SD/MMC Slot
CF Card Slot Typ II -
CFast Slot -

Time
Real-time clock buffered
Clock buffered period (min.) 26 w
Type of buffering Manganese Rechargeable Lithium Battery
Load time for 50% buffering period 5 h
Load time for 100% buffering period 24 h
Accuracy (max. deviation per day) 2 s

Operating controls
Touchscreen resistive
Touch function Single Touch
Keyboard external via USB
Mouse external via USB

Interfaces
MPI, PROFIBUS-DP optional
MPI, PROFIBUS-DP connector -
Serial, COM1 RS232
COM1 connector Sub-D, 9-pin, male
Serial, COM2 RS232 / RS422 / RS485
COM2 connector Sub-D, 25-pin, female
Number of USB-A interfaces 1
USB-A connector USB-A (host)
Number of USB-B interfaces -
USB-B connector -
Number of ethernet interfaces 2
Ethernet Ethernet 10/100 MBit
Ethernet connector RJ45
Integrated ethernet switch -
Video connectors -
Audio connections -

Technical data power supply
Power supply (rated value) DC 24 V
Power supply (permitted range) DC 20.4...28.8 V
Reverse polarity protection
Current consumption (no-load operation) 0.24 A
Current consumption (rated value) 1.36 A
Inrush current 85 A
I²t 0.34 A²s
Power loss 15 W

Status information, alarms, diagnostics
Supply voltage display none

Mechanical data

Housing / Protection type
Material aluminum, galvanized steel
Mounting mounting clips
Protect type front side IP 65
Protect type back side IP 20

Dimensions
Front panel 325 mm x 263 mm x 6 mm
Rear panel 310 mm x 248 mm x 50 mm

Installation cut-out
Width 311 mm
Height 249 mm
Minimum 2.5 mm
Maximum front panel thickness 6 mm
Weight 3350 g

Environmental conditions
Operating temperature 0 °C to 50 °C
Storage temperature -20 °C to 60 °C

Certifications
UL508 certification yes
Order no.Name/Description

62E-MDC0-DH

 Touch Panel TP 604LC
4.3", TFT, 480x272 Pixel
ARM11 processor, 533MHz
128 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Movicon Basic Runtime		  [Datasheet]
 [Manual]

62E-MGC0-DH

 Touch Panel TP 604LC
4.3", TFT, 480x272 Pixel
Cortex-A8 processor, 667MHz
256 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Professional, Runtime Movicon CE Basic		  [Datasheet]
 [Manual]

62E-MGC0-CB

 Touch Panel TP 604LC+
4.3", TFT, 480x272 Pixel
Cortex-A8 processor, 667MHz
256 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Professional, Runtime Movicon CE Standard		  [Datasheet]
 [Manual]

62H-MDC0-DH

 Touch Panel TP 607LC
7", TFT, 800x480 pixel
ARM11 processor, 533MHz
128 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Movicon Basic Runtime		  [Datasheet]
 [Manual]

62H-MGC0-DH

 Touch Panel TP 607LC
7", TFT, 800x480 pixel
Cortex-A8 processor, 667MHz
256 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Runtime Movicon CE Basic		  [Datasheet]
 [Manual]

62H-MGC0-CB

 Touch Panel TP 607LC+
7", TFT, 800x480 pixel
Cortex-A8 processor, 667MHz
256 MB work memory, 128 MB user memory
RS232, RS422/485, USB-A, Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Professional, Runtime Movicon CE Standard		  [Datasheet]
 [Manual]

62K-NHC0-CB

 Touch Panel TP 610LC+
10", TFT, 1024x768 Pixel
Cortex-A8 processor, 1000MHz␍
256 MB work memory, 128 MB user memory
RS232, RS232/RS422/485, USB-A, 2x Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Professional, Runtime Movicon CE Standard		  [Datasheet]
 [Manual]

62K-NHC0-DH

 Touch Panel TP 610LC
10", TFT, 1024x768 Pixel
Cortex-A8 processor, 1000MHz␍
256 MB work memory, 128 MB user memory
RS232, RS232/RS422/485, USB-A, 2x Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Movicon Basic Runtime		  [Datasheet]
 [Manual]

62P-NHC0-CB

 Touch Panel TP 615LC+
15", TFT, 1024x768 pixel
Cortex-A8 processor, 1000MHz
256 MB work memory, 128 MB user memory
RS232, RS232/RS422/485, USB-A, 2x Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Professional, Runtime Movicon CE Standard		  [Datasheet]
 [Manual]

62P-NHC0-DH

 Touch Panel TP 615LC
15", TFT, 1024x768 pixel
Cortex-A8 processor, 1000MHz
256 MB work memory, 128 MB user memory
RS232, RS232/RS422/485, USB-A, 2x Ethernet RJ45 (MPI/DP interface optional available)
Windows Embedded CE 6.0 Core, Movicon Basic Runtime		  [Datasheet]
 [Manual]

961-0MP0

 MPI/PROFIBUS-DP interface
For optional retrofitting of the MPI/DP interfaces at eco panels series		  [Datasheet]
