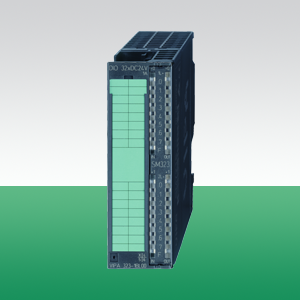

Модуль дискретных входов/выходов DI 16xDC 24V, DO 16xDC 24V, 1A, одна или две группы
|
Наименование
|
SM 323 |
|
Тип
|
323-1BL00 |
|
Описание
|
Используется в системах VIPA 300S,для подключения датчиков положения, уровня, и других датчиков с выходом 24В пост. тока., а также для вывода сигналов на управляющие механизмы. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество входов
|
16 |
|
Количество выходов
|
16 |
|
Тип входного сигнала
|
24VDC |
|
Тип выходного сигнала
|
24VDC |

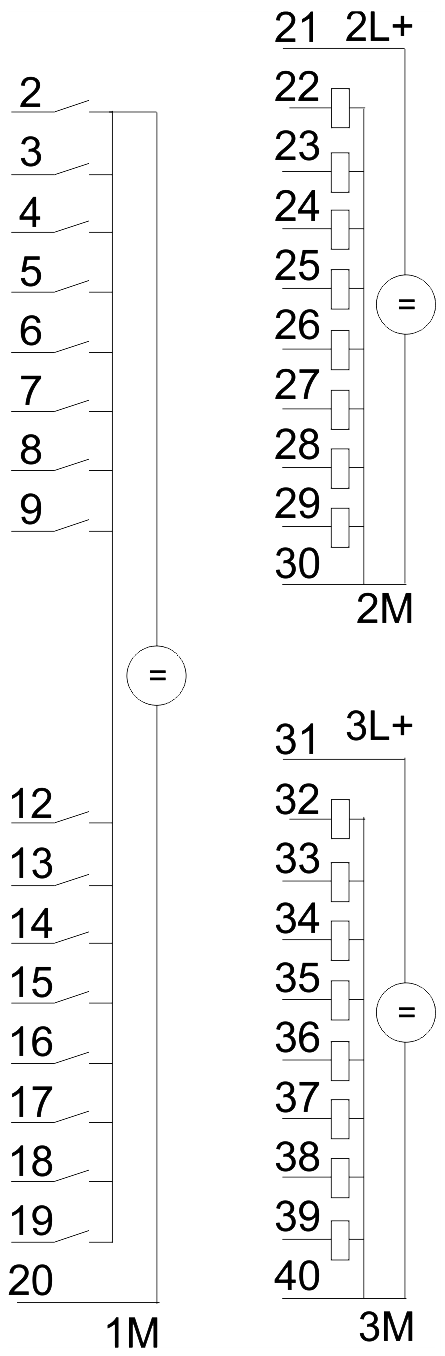

Pin assignment Circuit diagram Status monitor
| Pin | Assignment |
Circuit |

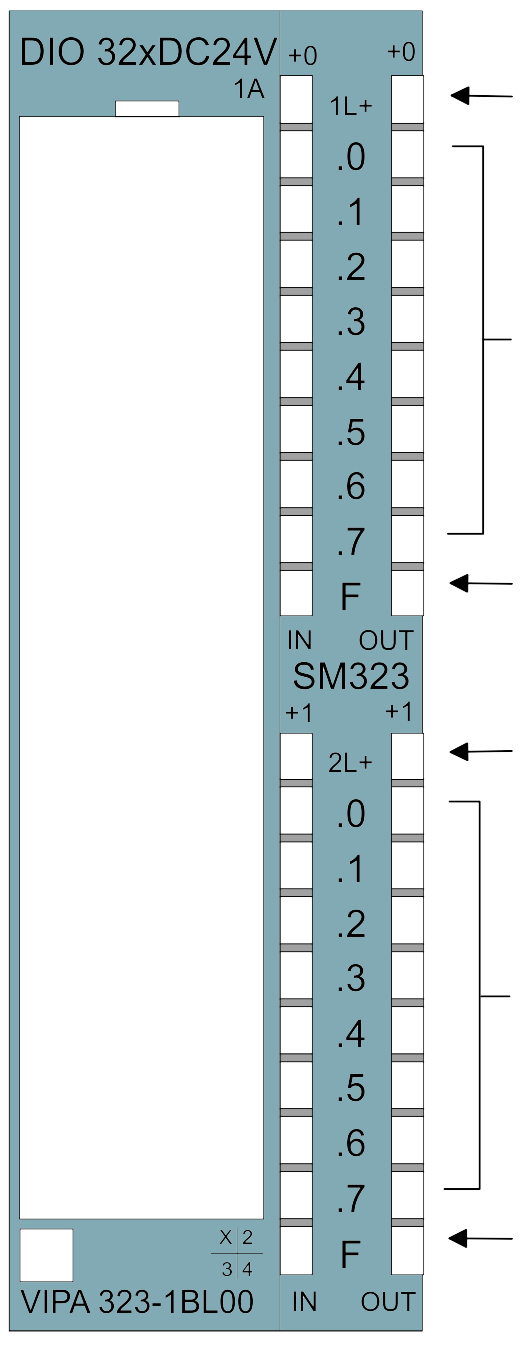

LED | Description | |
| 1 | Not used |  |
 |
1L+, | LED (green) |
| 2 |
Input I+0.0 |
2L+ | supply voltage is on | ||
| ... |
... |
.0 | LEDs (green) | ||
| 19 |
Input I+1.7 |
... |
I+0.0 ... I+1.7 Q+0.0 ... Q+1.7 |
||
| 20 | Ground 1M inputs |
.7 |
As soon as an output is active, |
||
| 21, 31 | Supply voltage
DC +24V |
F |
LED (red) Error when overload or short circuits |
||
| 22 | Output Q+0.0 | ||||
| ... | ... | ||||
| 39 | Output Q+1.7 | ||||
| 30 |
Ground 2M outputs |
||||
| 40 |
Ground 3M outputs |
 |
Фронтальный соединитель для модулей серии 300S392-1AM00 40 контактов с винтовыми клеммами |
|
Фронтальный соединитель для модулей серии 300S392-1BM01 40 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-6BC50 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-6BD20 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-6BF00 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
323-1BL00 |
| Type | SM 323 |
General information |
|
| Note | - |
| Features | 16 inputs/ 16 outputs Output current 1 A |
| SPEED-Bus | - |
Current consumption/power loss |
|
| Current consumption from backplane bus | 130 mA |
| Power loss | 5.8 W |
Technical data digital inputs |
|
| Number of inputs | 16 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | DC 24 V |
| Current consumption from load voltage L+ (without load) | 30 mA |
| Rated value | DC 20.4...28.8 V |
| Input voltage for signal "0" | DC 0...5 V |
| Input voltage for signal "1" | DC 15...28.8 V |
| Input voltage hysteresis | - |
| Frequency range | - |
| Input resistance | - |
| Input current for signal "1" | 7 mA |
| Connection of Two-Wire-BEROs possible |  |
| Max. permissible BERO quiescent current | 1.5 mA |
| Input delay of "0" to "1" | 3 ms |
| Input delay of "1" to "0" | 3 ms |
| Number of simultaneously utilizable inputs horizontal configuration | 16 |
| Number of simultaneously utilizable inputs vertical configuration | 16 |
| Input characteristic curve | IEC 61131-2, type 1 |
| Initial data size | 2 Byte |
Technical data digital outputs |
|
| Number of outputs | 16 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | DC 24 V |
| Reverse polarity protection of rated load voltage | |
| Current consumption from load voltage L+ (without load) | 30 mA |
| Output current at signal "1", rated value | 1 A |
| Output delay of "0" to "1" | 150 µs |
| Output delay of "1" to "0" | 100 µs |
| Minimum load current | - |
| Lamp load | 5 W |
| Parallel switching of outputs for redundant control of a load | possible (only outputs group) |
| Parallel switching of outputs for increased power | not possible |
| Actuation of digital input | |
| Switching frequency with resistive load | max. 1000 Hz |
| Switching frequency with inductive load | max. 0.5 Hz |
| Switching frequency on lamp load | max. 10 Hz |
| Internal limitation of inductive shut-off voltage | L+ (-52 V) |
| Short-circuit protection of output | yes, electronic |
| Trigger level | 1.5 A |
| Number of operating cycle of relay outputs | - |
| Switching capacity of contacts | - |
| Output data size | 2 Byte |
Status information, alarms, diagnostics |
|
| Status display | green LED per channel |
| Interrupts | no |
| Process alarm | no |
| Diagnostic interrupt | no |
| Diagnostic functions | no |
| Diagnostics information read-out | none |
| Supply voltage display | green LED per group |
| Group error display | red SF LED |
| Channel error display | none |
Isolation |
|
| Between channels | |
| Between channels of groups to | 8 |
| Between channels and backplane bus | |
| Insulation tested with | DC 500 V |
Datasizes |
|
| Input bytes | 2 |
| Output bytes | 2 |
| Parameter bytes | 0 |
| Diagnostic bytes | 0 |
Housing |
|
| Material | PPE |
| Mounting | Rail System 300 |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 260 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
