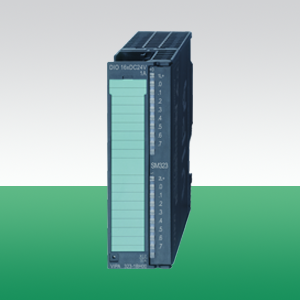

SM 323, 16DIO, DC 24V, 1A, two groups

Изделие: 323-1BH00


Краткое описание:
16 универсальных каналов 24 В/1 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)
Производитель: VIPA
Вес: 0.23 кг.
Розничная цена: 76446
БЫСТРЫЙ ЗАКАЗ

SM 323 323-1BH00

Модуль дискретных входов/выходов DIO 16xDC 24V, 1A, две группы

Наименование
SM323
Тип
323-1BH00
Описание

Используется в системах VIPA 300S,для подключения датчиков положения,

уровня, и других датчиков с выходом 24В пост. тока.,

а также для вывода сигналов на управляющие механизмы.

Габаритные размеры,
В х Ш х Г, мм
40 mm x 125 mm x 120 mm
Сайт производителя
www.vipa.de
Монтаж
Профильная рейка 390-xxxx
Температура окружающей среды
0 °C .. 60 °C
Серия
300S
Количество входов
8
Количество выходов
8
Тип входного сигнала
24VDC
Тип выходного сигнала

24VDC

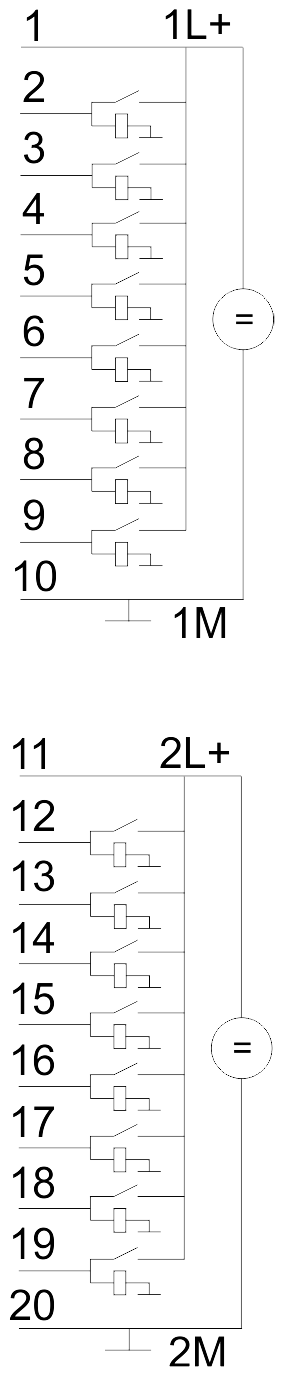

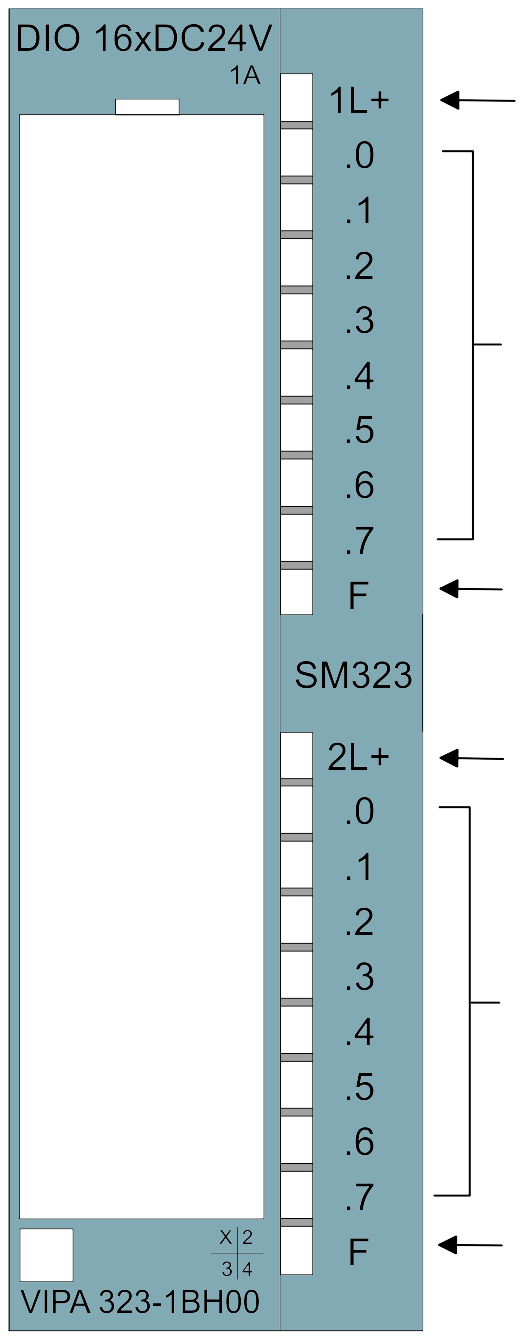

Pin assignment Circuit diagram Status monitor

Pin  Assignment

Circuit
diagram

  LED   Description
 1  Supply voltage

 +DC 24V



1L+,

2L+

LED (green)
supply voltage is on

 2  In-/Output I/Q+0.0 .0

LED (green) per Byte

 ...  ...

...



 9

 In-/Output I/Q+0.7

.7

As soon as an input signal "1" or an active output is
recognized, the according LED is activated

 10  Ground  F LED (red)

Error when overload or short circuits

 11  Supply voltage

 +DC 24V


 12  In-/Output I/Q+1.0
 ...  ...
 19

 In-/Output I/Q+1.7


 20  Ground



Дополнительные принадлежности





Фронтальный соединитель для модулей серии 300S

392-1AJ00

20 контактов с винтовыми клеммами


Фронтальный соединитель для модулей серии 300S

392-1BJ00

20 контактов с пружинными клеммами


Фронтальный соединитель

922-3BC50

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м


Фронтальный соединитель

922-3BD20

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м

Фронтальный соединитель

922-3BF00

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м

Order no.

323-1BH00

Type SM 323

General information

Note -
Features 16 channels (as inputs or outputs)
Diagnostic function
Output current 1 A
SPEED-Bus -

Current consumption/power loss

Current consumption from backplane bus 130 mA
Power loss 4 W

Technical data digital inputs

Number of inputs 16
Cable length, shielded 1000 m
Cable length, unshielded 600 m
Rated load voltage DC 24 V
Current consumption from load voltage L+ (without load) 30 mA
Rated value DC 20.4...28.8 V
Input voltage for signal "0" DC 0...5 V
Input voltage for signal "1" DC 15...28.8 V
Input voltage hysteresis -
Frequency range -
Input resistance -
Input current for signal "1" 7 mA
Connection of Two-Wire-BEROs possible
Max. permissible BERO quiescent current 1.5 mA
Input delay of "0" to "1" 3 ms
Input delay of "1" to "0" 3 ms
Number of simultaneously utilizable inputs horizontal configuration 16
Number of simultaneously utilizable inputs vertical configuration 16
Input characteristic curve IEC 61131-2, type 1
Initial data size 2 Byte

Technical data digital outputs

Number of outputs 16
Cable length, shielded 1000 m
Cable length, unshielded 600 m
Rated load voltage DC 24 V
Reverse polarity protection of rated load voltage
Current consumption from load voltage L+ (without load) 30 mA
Output current at signal "1", rated value 1 A
Output delay of "0" to "1" 150 µs
Output delay of "1" to "0" 100 µs
Minimum load current -
Lamp load 5 W
Parallel switching of outputs for redundant control of a load possible (only outputs   group)
Parallel switching of outputs for increased power not possible
Actuation of digital input
Switching frequency with resistive load max. 1000 Hz
Switching frequency with inductive load max. 0.5 Hz
Switching frequency on lamp load max. 10 Hz
Internal limitation of inductive shut-off voltage L+ (-52 V)
Short-circuit protection of output yes, electronic
Trigger level 1.5 A
Number of operating cycle of relay outputs -
Switching capacity of contacts -
Output data size 2 Byte

Status information, alarms, diagnostics

Status display green LED per channel
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display green LED per group
Group error display red SF LED
Channel error display none

Isolation

Between channels
Between channels of groups to 8
Between channels and backplane bus
Insulation tested with DC 500 V

Datasizes

Input bytes 2
Output bytes 2
Parameter bytes 0
Diagnostic bytes 0

Housing

Material PPE
Mounting Rail System 300

Mechanical data

Dimensions (WxHxD) 40 mm x 125 mm x 120 mm
Weight 230 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

321-1BH01

SM 321 - Digital input␍
16 inputs
 [Datasheet]
 [Manual]

321-1BH70

SM 321S - FAST Digital input - SPEED-Bus␍
SPEED-Bus
16 fast inputs
Parameterizable as alarm/ETS
 [Datasheet]
 [Manual]

321-1BL00

SM 321 - Digital input␍
32 inputs
 [Datasheet]
 [Manual]
 [STP]

321-1FH00

SM 321 - Digital input␍
16 inputs, in groups of 4
AC 120/230 V
 [Datasheet]
 [Manual]

322-1BF01

SM 322 - Digital output␍
8 outputs, in groups of 4
Output current 2 A
 [Datasheet]
 [Manual]

322-1BH01

SM 322 - Digital output␍
16 outputs, in groups of 8
Output current 1 A
 [Datasheet]
 [Manual]

322-1BH41

SM 322 - Digital output␍
16 outputs, in groups of 8
DC 24 V
Output current 2 A
 [Datasheet]
 [Manual]

322-1BH60

SM 322 - Digital output␍
16 outputs
1 input (activation for outputs)
16 switches (automatic, manual 0/1)
Output current 0.5 A
 [Datasheet]
 [Manual]

322-1BH70

SM 322S - FAST Digital output - SPEED-Bus␍
SPEED-Bus
16 fast outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

322-1BL00

SM 322 - Digital output␍
32 outputs, in groups of 8
DC 24 V
Output current 1 A
 [Datasheet]
 [Manual]
 [STP]

322-1HH00

SM 322 - Digital output␍
16 relay outputs, in groups of 8
AC 230 V/ DC 30 V
Contact rating per channel 5 A
 [Datasheet]
 [Manual]

322-5FF00

SM 322 - Digital output␍
8 outputs, in groups of 1
AC 120/230 V
Output current 2 A
Substitute value output (programmable)
 [Datasheet]
 [Manual]

323-1BH00

SM 323 - Digital in-/output␍
16 channels (as inputs or outputs)
Diagnostic function
Output current 1 A
 [Datasheet]
 [Manual]

323-1BH01

SM 323 - Digital in-/output␍
8 inputs/ 8 outputs
Output current 1 A
 [Datasheet]
 [Manual]

323-1BH70

SM 323S - FAST Digital in-/output - SPEED-Bus␍
SPEED-Bus
16 fast inputs/outputs
Output current 0.5 A
 [Datasheet]
 [Manual]
 [STP]

323-1BL00

SM 323 - Digital in-/output␍
16 inputs/ 16 outputs
Output current 1 A
 [Datasheet]
 [Manual]
