FM 254, 1 axis drive, RS-422, 3DI, 2DO, DC 24V, 1A

Изделие: 254-1BA00

Краткое описание:

Модуль управления серводвигателем FM 254, 1 ось, входы для поворотного шифратора приращений (RS-422), 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока

Производитель: VIPA
Вес: 0.13 кг.

Розничная цена: 182484

БЫСТРЫЙ ЗАКАЗ

Counter module FM254 254-1BA00

Назначение

Адресное пространство

Входы

Выходы

Управление сервоприводом

с обратной связью

Количество импульсных

каналов (осей): 1

Интерфейс управления RS-422

входы 16 байт

выходы 16 байт

параметры 18 байт

3 шт, PNP 24 B/1

время задержки 2 мс

Вход для инкрементального

энкодера (RS-422)

1 шт, PNP 24 B/1

ток нагрузки

не более 0,5 А;

-10...+10 В

для управления

сервоприводом

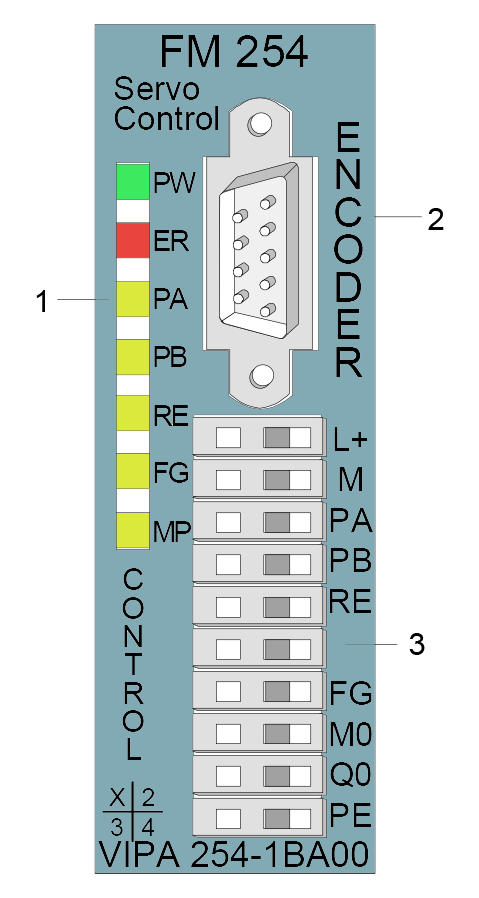

Индикация состояния FM

Модуль FM

Описание

PW Используется напряжение пост. тока 24В

ER Внутренняя ошибка

PA Ограничение превышения значения A для входа PA

PB Ограничение превышения значения B для входа PB

RE Ориентир превышения

FG Привод включен

MP Мигает всегда, когда напряжение питания

используется через заднюю шину

Индикатор состояния интерфейса
Интерфейс Encoder
Подключение напряжения питания,
привод, концевой выключатель и выходы

Интерфейс управления		Назначение контактов	Интерфейс STEPPER		Назначение контактов
		Напряжение пост. тока 24В Заземление 24В Вход для начального переключателя (с низкой активностью) Вход для конечного переключателя (с низкой активностью) Вход для опорного переключателя (с низкой активностью) Резервный Выход: регулятор сбрасывания Аналоговый выход земля Аналоговый выход фаза Экран			Питания энкодера 24 В Питания энкодера 5 В R+ тактовый вход нуль импульсов B+ тактовый вход A+ тактовый вход Питания энкодер земля R- тактовый вход нуль импульсов B- тактовый вход A- тактовый вход

Order no.	254-1BA00
Type	FM 254
General information
Note	-
Features	Positioning module for 1axis drive with servo For drives with an analog set point interface (+/-10 V control voltage) 3 inputs for connecting end switches and 2 outputs
Current consumption/power loss
Current consumption from backplane bus	200 mA
Power loss	2.5 W
Status information, alarms, diagnostics
Status display	yes
Interrupts	no
Process alarm	no
Diagnostic interrupt	no
Diagnostic functions	no
Diagnostics information read-out	none
Supply voltage display	yes
Group error display	red LED
Channel error display	none
Datasizes
Input bytes	16
Output bytes	16
Parameter bytes	18
Diagnostic bytes	0
Housing
Material	PPE / PA 6.6
Mounting	Profile rail 35 mm
Mechanical data
Dimensions (WxHxD)	25.4 mm x 76 mm x 78 mm
Weight	130 g
Environmental conditions
Operating temperature	0 °C to 60 °C
Storage temperature	-25 °C to 70 °C
Certifications
UL508 certification	yes
