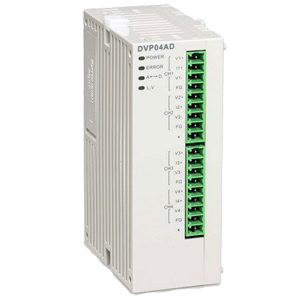

DVP04AD-S

Изделие:


Краткое описание:
DVP04AD-S Модуль расширения (серия S) 4 аналог. вх. (0-10В, 0/4-20мА), 12 бит, =24VDC, RS485
Производитель: DELTA
Розничная цена: 61488
БЫСТРЫЙ ЗАКАЗ

4 или 6 каналов аналогового ввода (ток / напряжение)Интерфейс RS-485Правая базовая шина

DVP04AD-S Модуль расширения (серия S) 4 аналог. вх. (0-10В, 0/4-20мА), 12 бит, =24VDC, RS485

Особенности модуля расширения аналогового ввода DVP04(06)AD-S

  • 4 или 6 каналов аналогового ввода (ток / напряжение).
  • Базовый модуль расширения для ПЛК DVP серии S.
  • Компактный дизайн и простота установки.
  • Автоматическое определение модулей расширения.
  • Возможность подключения до 8 модулей на один ЦПУ.
  • Протокол ModBUS ASCII / RTU (RS-485).





Технические характеристики модуля ввода DVP04(06)AD-S

Код заказа DVP04AD-S DVP06AD-S
Тип входа Напряжение Ток
Напряжение питания =24 В (-15%, +20%)
Потребляемая мощность 2 Вт
Количество каналов ввода 4 или 6 аналоговых входа (зависит от модели модуля)
Диапазон входного сигнала ±10 В ±20 мА
Диапазон преобразованного сигнала ±8000 ±4000
Разрешение АЦП 14 бит (1МШО = 1,25 мВ) 13 бит (1МШО = 5 мкА)
Входное сопротивление 200 кОм и выше 250 Ом
Точность 0,5% от полной шкалы при 25 °C (1% при 55 °C)
Время отклика 3 мс на канал
Изоляция Изолирована цифровая и аналоговая часть (между собой каналы не изолированы)
Абсолютный входной диапазон ±15 В ±32 мА
Формат цифровых данных 16 бит, 13 значащих бит, среднее значение
Функции диагностики Детектирование верхней и нижней границы
Режим коммуникации RS-485: ASCII / RTU
Соединение с модулем ЦПУ К одному модулю ЦПУ можно подключить до 8 аналоговых модулей ввода/вывода



Analog input/output module - specific for Slim type series
File Name Explanation Language Issue Date File Size
DVP04AD-S Analog Input Module Multilingual 2014-10-09 703KB
DVP04AD-S2 Analog Input Module Multilingual 2014-07-07 640KB
DVP04AD-SL Analog Input Module Multilingual 2014-05-13 600KB

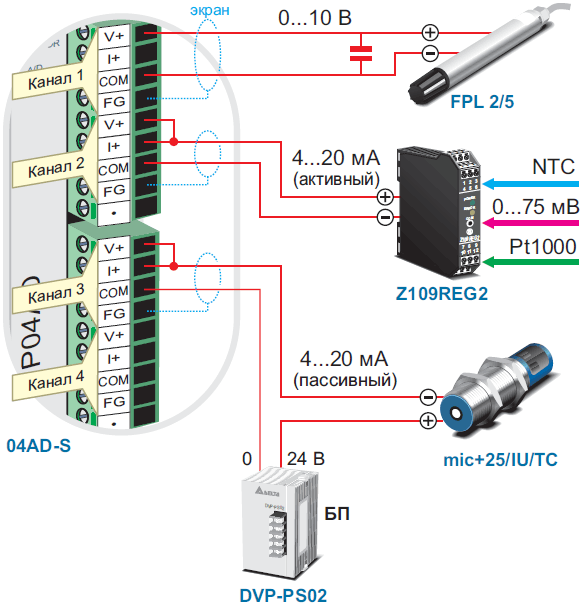

Схема подключения, аналоговые ВХОДЫ

Analog Input/Output Module
Product name Description Model Name Issue Date PDF CAD
AI/AO Units Analog Input Module DVP04AD-S DVP06AD-S 2009-01-22  (176KB)  (305KB)

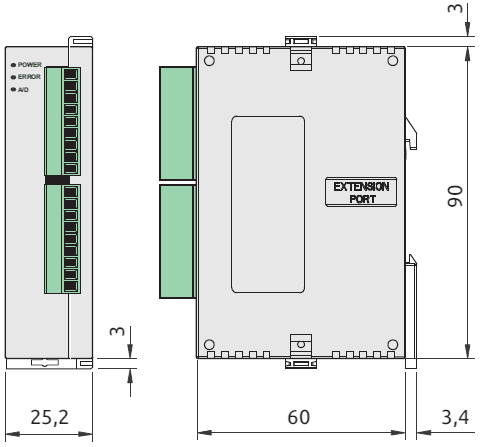

Габаритные размеры, мм

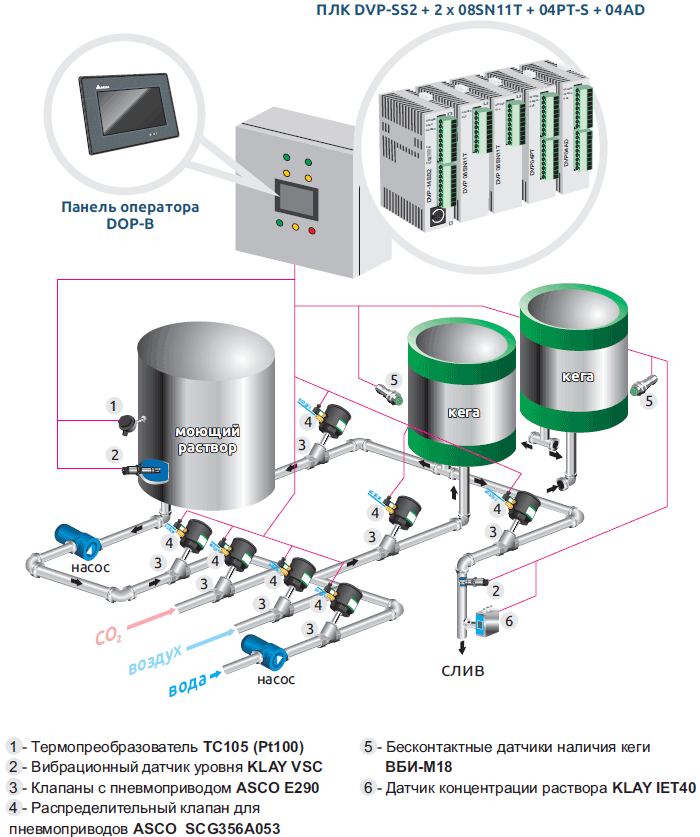

Использование модуля аналогово ввода DVP04AD на рабочем примере «Кегомойки»
