DVP04PT-S

Изделие:

Краткое описание:

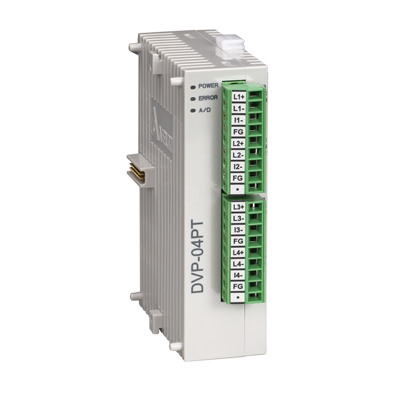

DVP04PT-S Модуль расширения (серия S) 4 темпер. вх. (тип Pt100/Pt1000,Ni100/Ni1000), 14 бит, =24VDC, RS485)

Производитель: DELTA

Розничная цена: 84546

БЫСТРЫЙ ЗАКАЗ

DVP04PT-S Модуль расширения (серия S) 4 темпер. вх. (тип Pt100/Pt1000,Ni100/Ni1000), 14 бит, =24VDC, RS485)

Температурные модули DVP04-PT/TC – это модули расширения для ПЛК Delta серии S. Они служат для преобразования сигнала с термосопротивлений (PT100,PT1000,Ni100,Ni1000) или термопар (J, K, R, S, T) в дискретный сигнал 14-бит.
С помощью инструкций FROM / TO данные могут считываться на ПЛК. Модуль имеет 16-битные управляющие регистры (CR).

Особенности температурного модуля DVP04-PT/TC

4 канала вввода термосопротивлений или термопар.
Базовый модуль расширения для ПЛК DVP серии S.
Компактный дизайн и простота установки.
Автоматическое определение модулей расширения.
Возможность подключения до 8 модулей на один ЦПУ.
Протокол ModBUS ASCII / RTU (RS-485).

	Библиотека EPLAN для DELTA
	Инструкция DVP04PT-S 4 входа Pt100 для серии S (eng)
	Инструкция DVP04TC-S 4 входа термопар J и K для серии S (eng)
	Сертификат соответствия Модули для контроллеров серий DVP, AH

Технические характеристики температурного модуля DVP04-PT/TC

Код заказа	DVP04PT-S	DVP04TC-S
Напряжение питания	=24 В (-15%, +20%)
Потребляемая мощность	2 Вт
Количество каналов ввода	4 входа термосопротивлений	4 выхода термопары
Тип термодатчика	3-пров. PT 100 Ом (α=0,00385 °C^-1) 2-пров. PT 1000 (Ni100, Ni1000)	Термопары: J, K, R, S, T
Диапазон температур	PT100 -180…800 °C NI100 -80…170 °C PT1000 -180…800 °C NI1000 -80…170 °C	J: -100…700 °C K: -100…1000 °C R и S: -10…1700 °C T: -100…350 °C
Диапазон преобразованного сигнала	PT100 K-1800…K8000 NI100 К-800…K1700 PT1000 K-1800…K8000 NI1000 K-800…K1700	J: K-1 000…K7 000 K: K-1 000…K10 000 R и S: K-100…K17 000 T: K-1 000…K3 500
Разрешение АЦП	14 бит (1_МШО = 0,1 °C)	16 бит (1_МШО = 0,1 °C)
Точность	0,5% от полной шкалы при 25 °C (1% от полной шкалы при 55 °C)
Время обновления	200 мс на канал
Изоляция	Изолирована цифровая и аналоговая часть (=500 В) Между собой каналы не изолированы
Формат цифровых данных	16 бит, среднее значение
Функции диагностики	Детектирование верхней и нижней границы
Режим коммуникации	RS-485: Modbus ASCII / RTU
Соединение с модулем ЦПУ	К одному модулю ЦПУ можно подключить до 8 аналоговых модулей ввода/вывода

Temperature measurement module - specific for Slim type series
File Name	Explanation	Language	Issue Date	File Size
DVP04TC-S	Temperature Module(Thermocouple)	Multilingual	2014-10-09	674KB
DVP04PT-S	Temperature Module (Thermal resistance)	Multilingual	2014-10-09	724KB

Схемы подключения (термосопротивление/термопары)

Analog Input/Output Module
Product name	Description	Model Name	Issue Date	PDF	CAD
Temprature Units	Temperature Module(Thermocouple)	DVP04TC-S	2009-01-22	(178KB)	(304KB)
Temprature Units	Temperature Module(PT100)	DVP04PT-S	2009-01-22	(178KB)	(304KB)
