АО "Ак Бидай-Терминал"


ЗАКАЗЧИК:

Зерновой терминал акционерного общества «Ак Бидай-Терминал» был создан в рамках реализации «Агропродовольственной программы Республики Казахстан», утвержденной Указом Президента Республики Казахстан от 5 июня 2002 года № 889, которая направлена на стабилизацию и расширение экспорта казахстанского зерна, в первую очередь в страны Кавказского региона и Ближнего Востока.

ОБЩИЕ ДАННЫЕ:

Терминал имеет 11 силосов для временного хранения зерна общим объемом 22,5 тысячи тонн. Производственная мощность транспортных коммуникаций терминала по перевалке составляет до 350 тонн зерна в час, что обеспечивает возможность принимать из железнодорожных вагонов до 3-х тысяч тонн зерна в сутки, а отгружать в морские суда до 4-х тысяч тонн зерна в сутки.

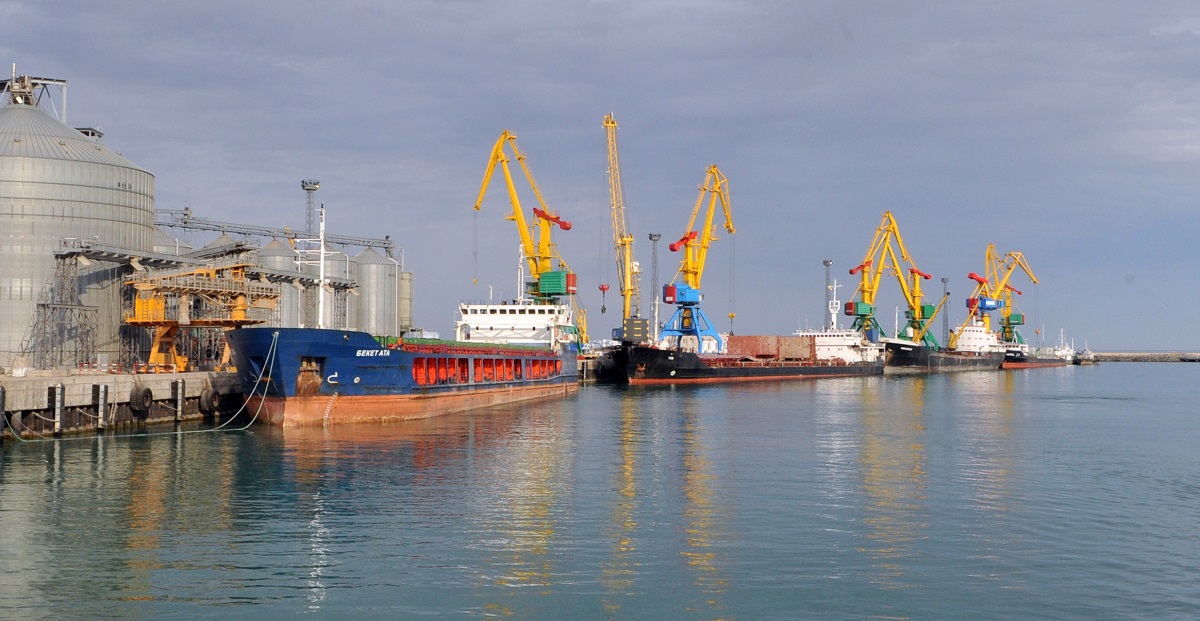

Морской порт Актау (Казахстан) расположен на восточном побережье Каспийского моря в точке пересечения нескольких международных транспортных коридоров, что позволяет обеспечивать перевозку сухих грузов, сырой нефти и нефтепродуктов с востока на запад, с севера на юг и обратно в направлении Ирана, Турции, России, Азербайджана, Туркменистана 12 месяцев в году и 24 часа в сутки.

ПОСТАНОВКА ТЕХНИЧЕСКОГО ЗАДАНИЯ:

Разработать комплекс АСУ для модернизации существующей системы управления элеватором включая электросиловое оборудование. Предусматреть изменение операторского интерфейса, используя современные подходы реализации SCSDA систем, а также расширение опциональности системы с целью повышения эффективности работы оборудования. Использовать современные стандартные решения в области АСУТП, которые позволят получить максимальную надежность и стабильность работы системы.

РЕАЛИЗАЦИЯ:

Перечень выполненных работ:

  • Разработка электротехнического проекта системы;
  • Разработка программного обеспечения для ПЛК;
  • Разработка программного обеспечения для автоматизированного рабочего места оператора (АРМ);

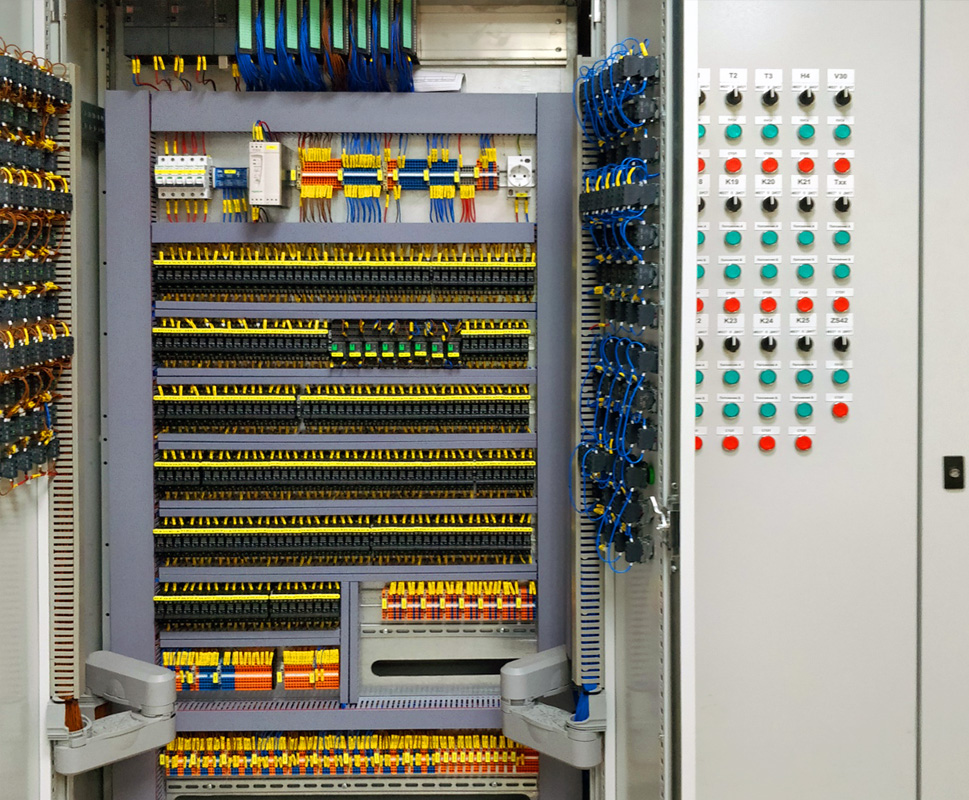

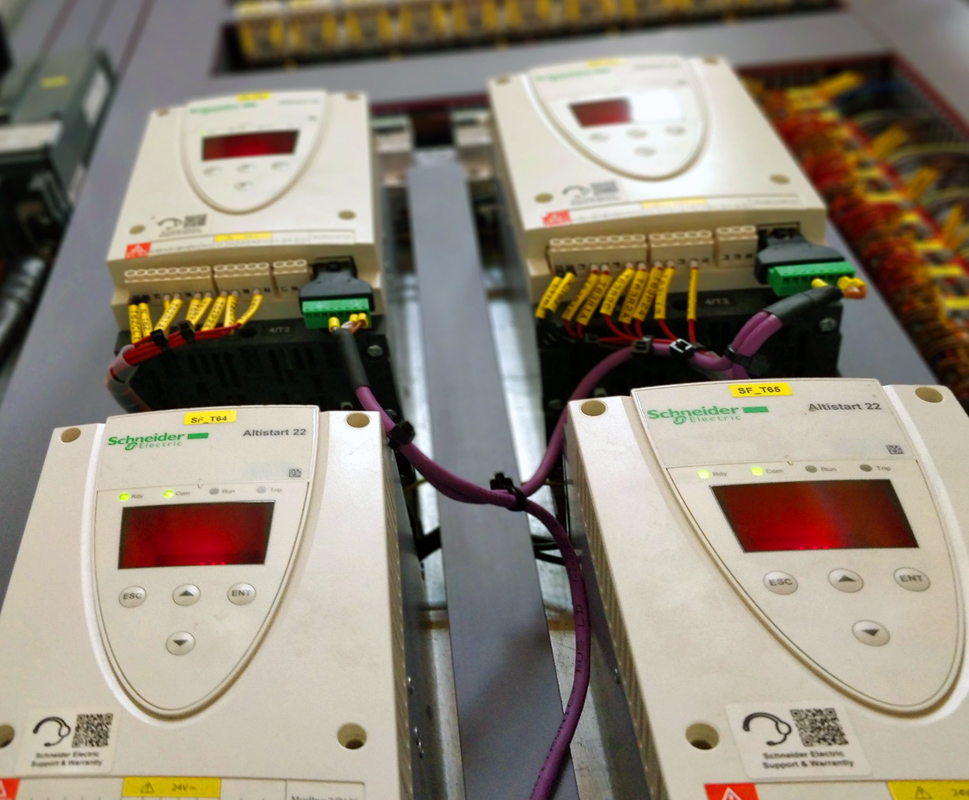

  • Внутренний монтаж шкафов АСУТП;

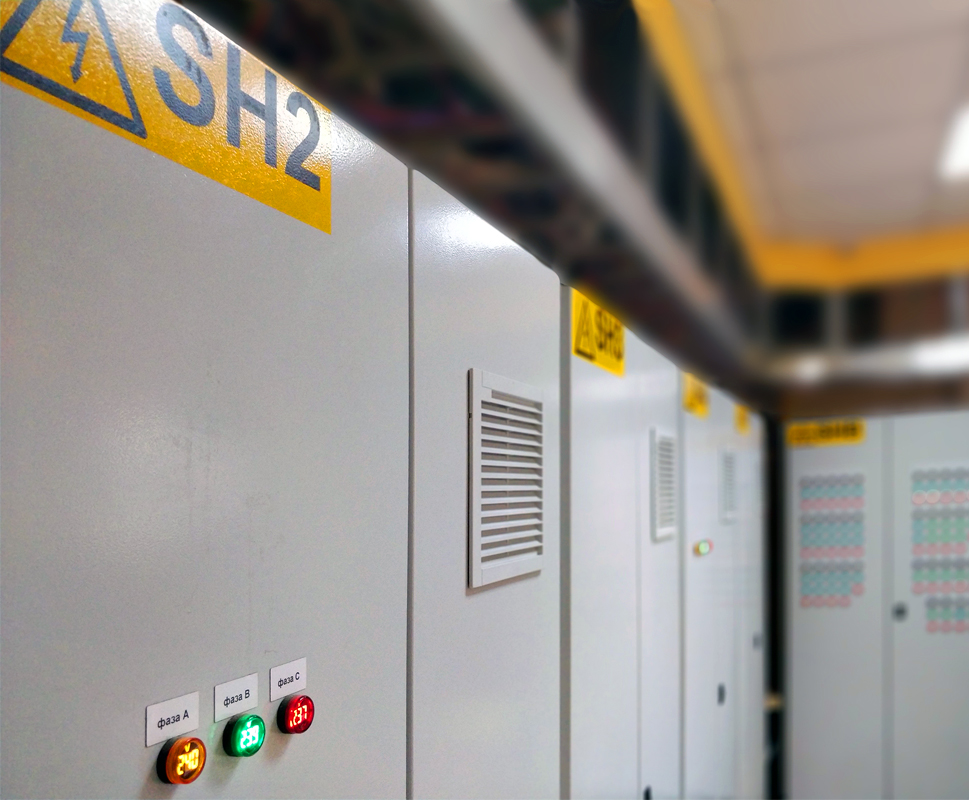

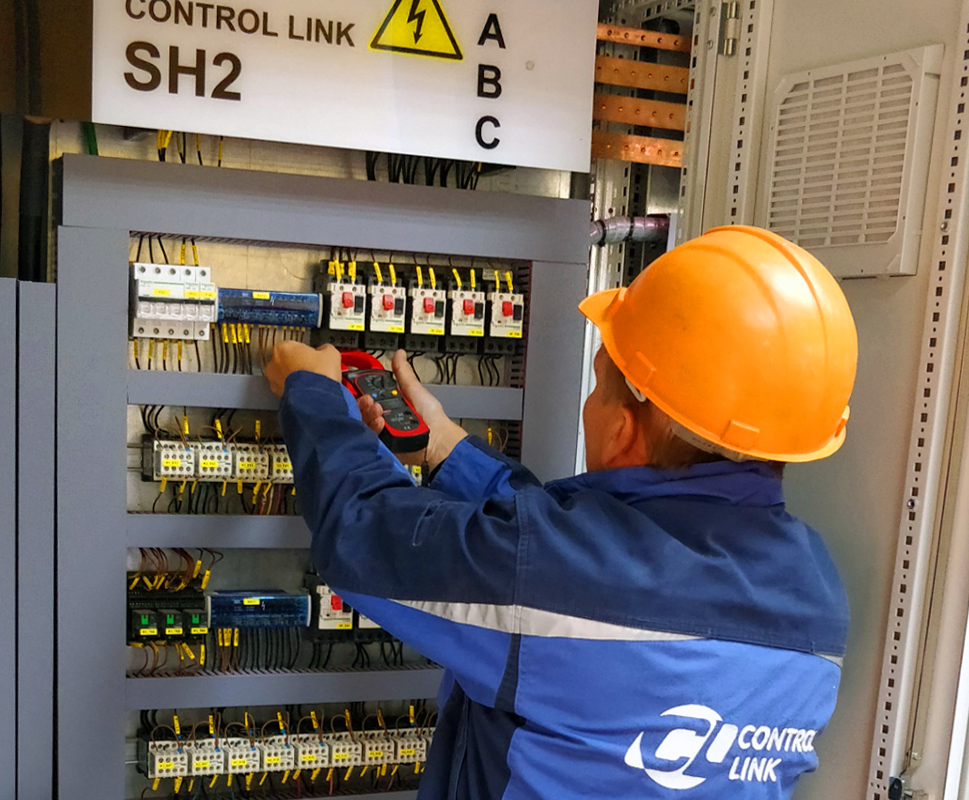

  • Внутренний монтаж шкафов силового электропитания;
  • Доставка оборудования Заказчику;
  • Демонтаж существующего оборудования управления и электро-силового оборудования;

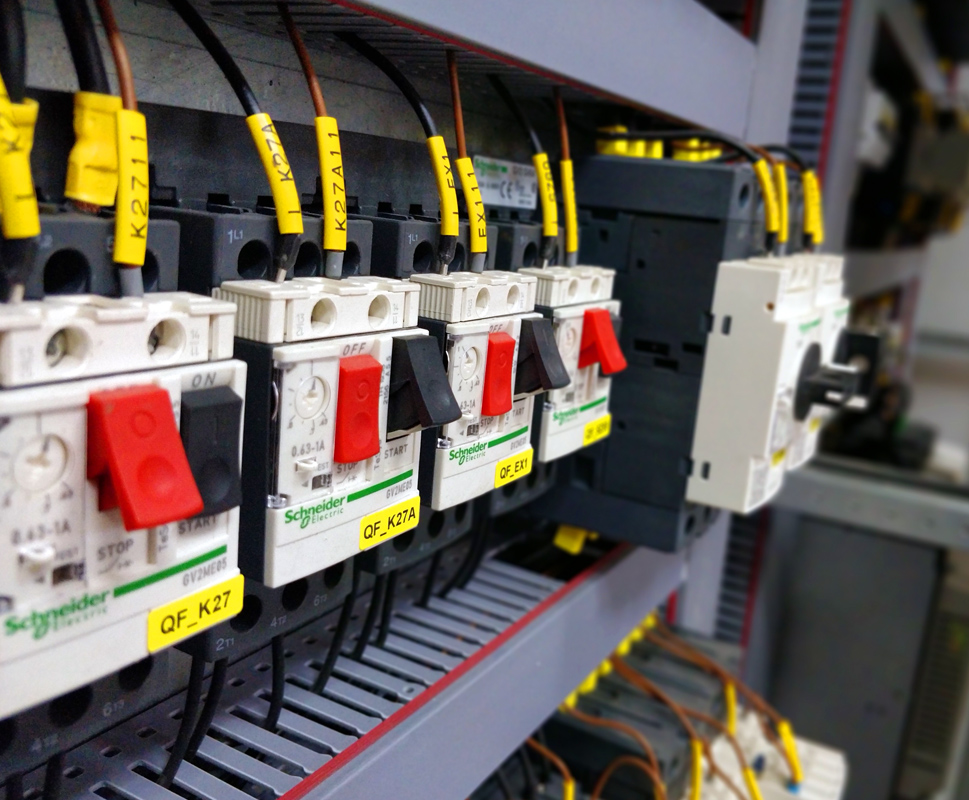

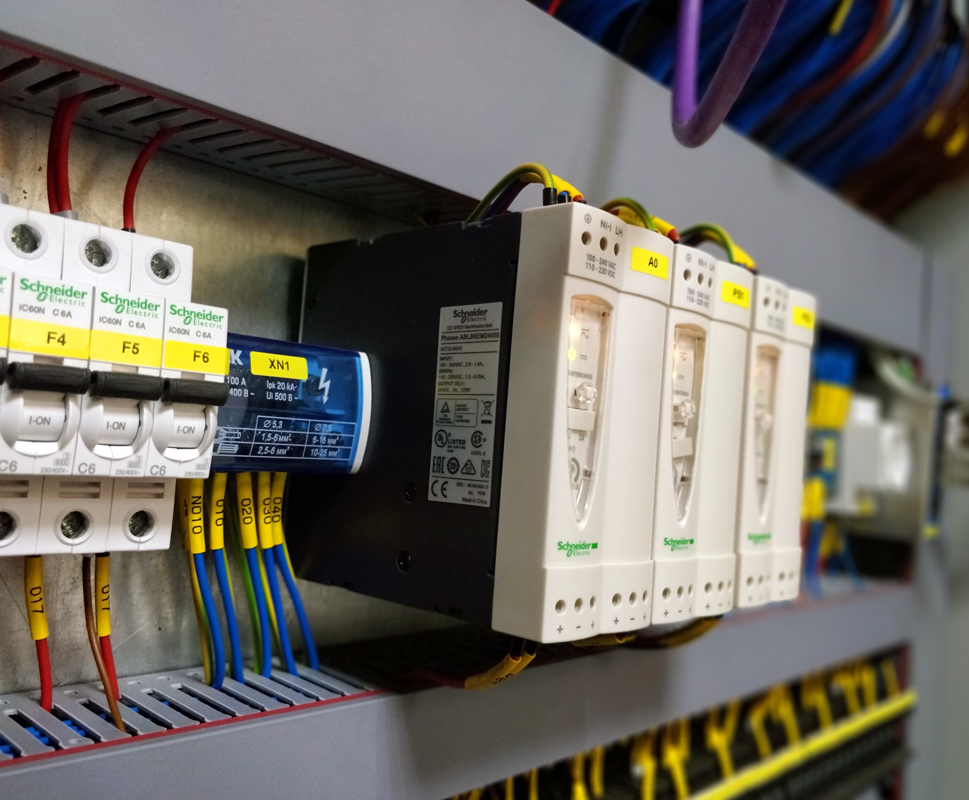

  • Монтажные и электромонтажные работы, подключение оборудования на объекте;
  • Пусконаладочные работы;
  • Запуск системы на рабочую производительность, гарантийные испытания для обеспечения непрерывной и безотказной работы системы в течение 72 часов;
  • Обучение обслуживающего персонала по работе с системой управления;
  • Обучение персонала по работе с системой управления.



Реализованные задачи в рамках проведенной модернизации:

  • Внедрена единая система управления всем комплексом оборудования;
  • Внедрена единая система формирования, запуска, останова маршрутов движения зерновых;
  • Внедрён механизм автоматического формирования и контроля маршрута оператором;
  • Реализовано четкое определение состояния работы маршрута, состояние работы механизмов;
  • Реализована системы реагирования на неисправности в работе механизмов, включая визуальное информирование на экране оператора, программируемая остановка процесса при аварийных ситуациях;
  • Реализовано автоматическое отключение подачи зерна при срабатывании датчика максимального уровня и возобновление подачи зерна при его пропадании в автоматическом режиме на всех маршрутах;
  • Реализовано время задержки старта, пуска в маршруте для для каждой позиции маршрута;
  • Внедрено автоматическое построение маршрута от точки А до точки Б с возможностью построения оператором нескольких путей движения зерна;
  • Реализовано определение режима работы маршрута в нагрузке или холостом ходе с последующим его отключением;
  • Реализован журнал запуска, работы и остановов маршрутов в SQL базе;
  • Реализован журнал срабатывания всех тревог, аварий, предупреждений и событий в SQL базе;
  • Предусмотрена возможность временного отключения любого датчика защиты для возможности работы комплекса без него (например в случае поломки) с обязательной фиксацией в журнале SQL базы;
  • Предусмотрена возможность временного исключения любого элемента маршрута из проверки для возможности работы комплекса без него (например в случае поломки) с обязательной фиксацией в журнале SQL базы;

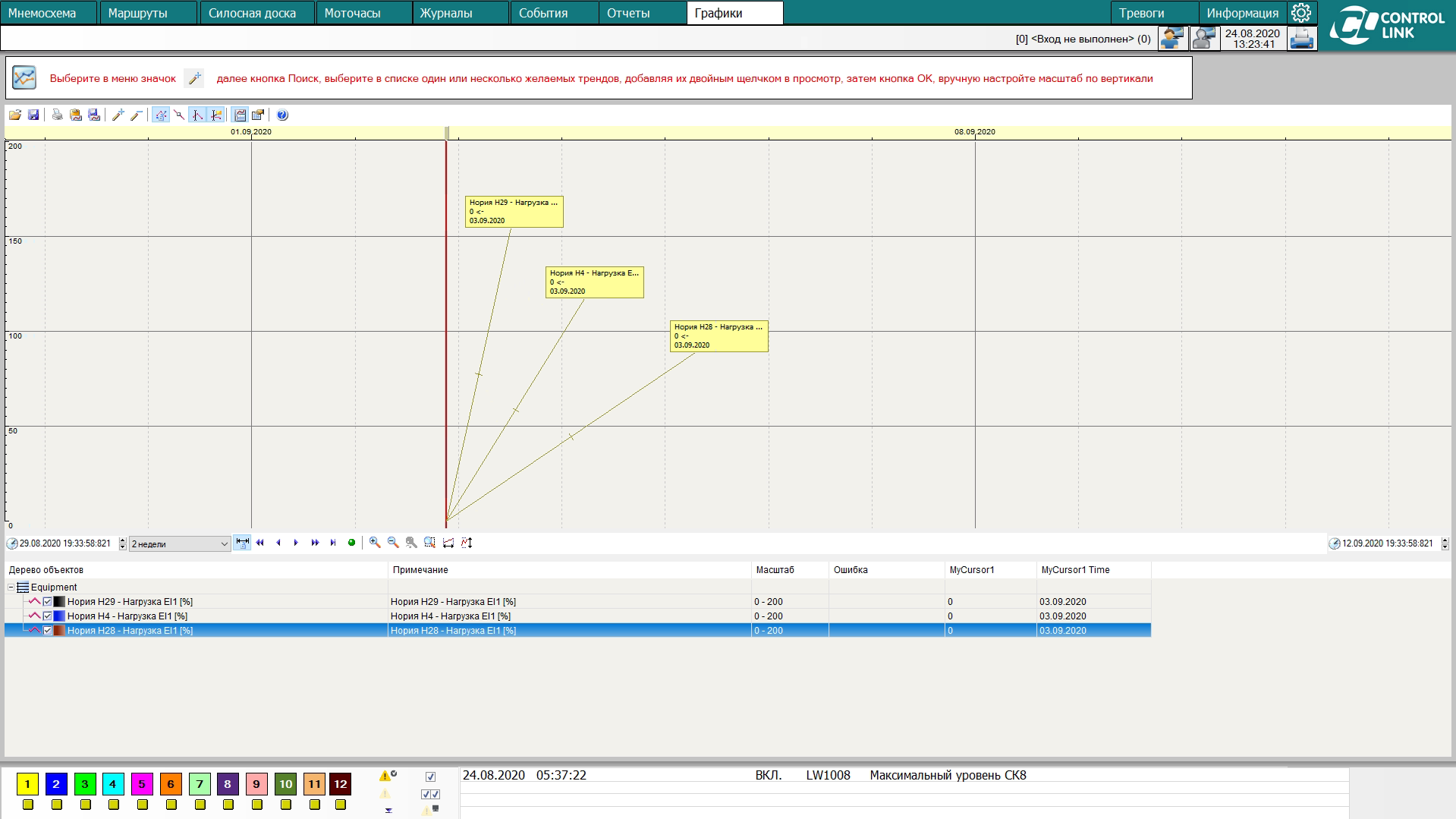

  • Внедрена архивация технологических значений параметров оборудования с возможностью просмотра в виде трендов.



Программно-аппаратная база:

  • Программное обеспечение программируемого логического контроллера VIPA 300S: Simatic TIA Portal;

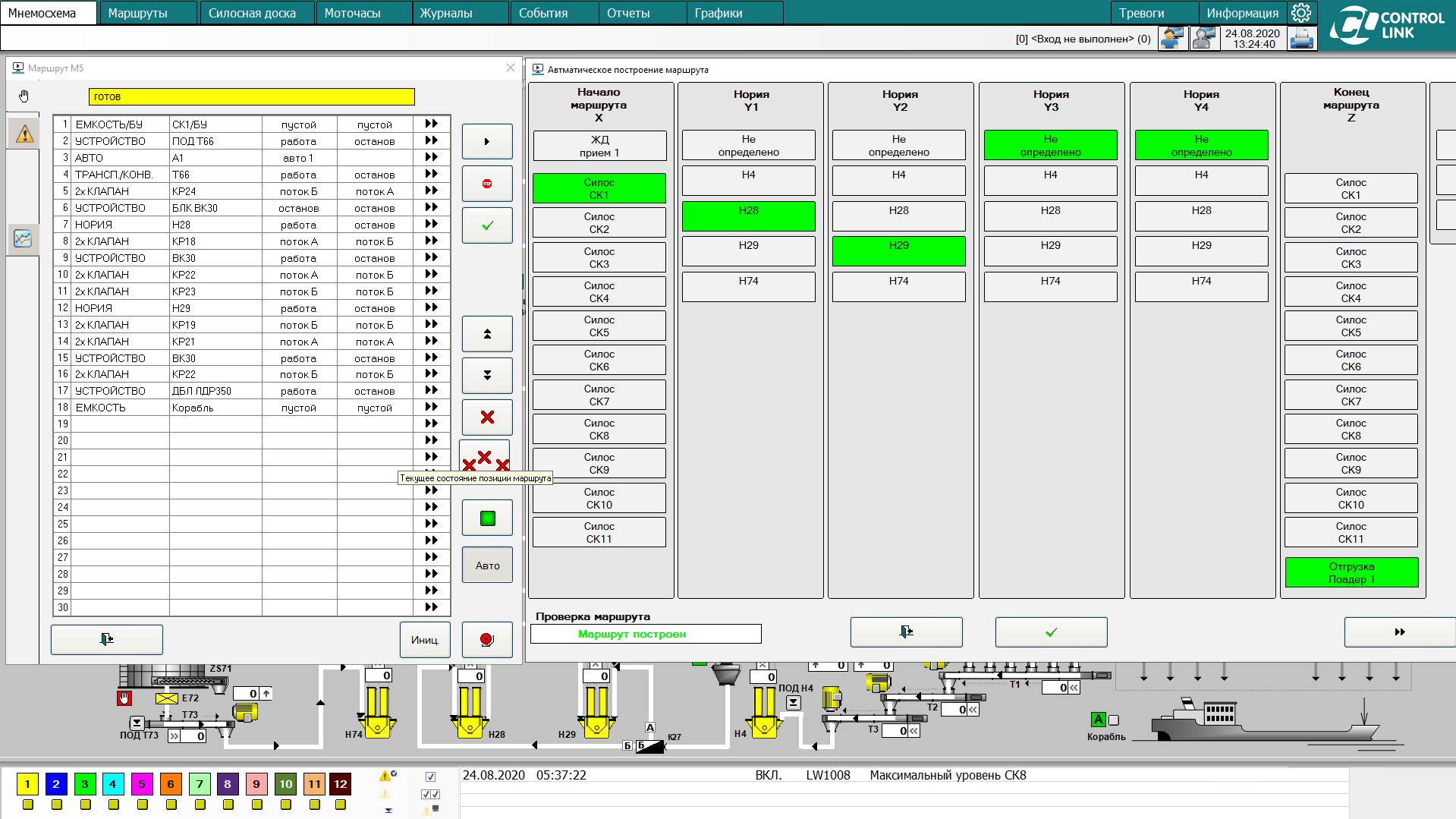

  • Программное обеспечение автоматизированного рабочего места оператора (АРМ): SCADA система Vijeo Citect (Run-time);
  • Операционная система Windows 10 Prof;

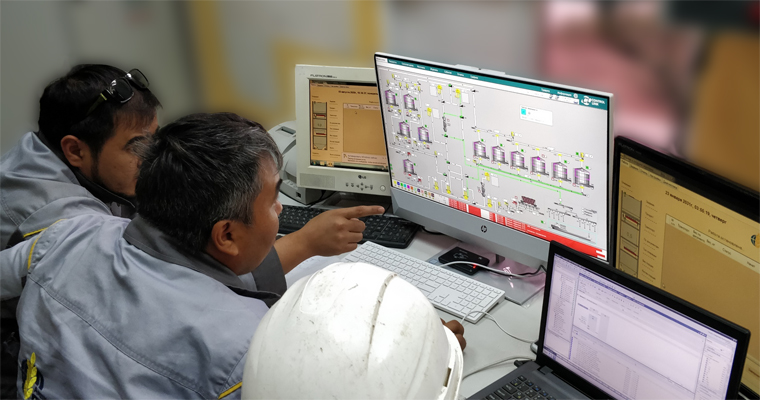

  • Рабочее место оператора реализовано на базе ПК с монитором 27 дюймов с разрешением отображения мнемосхем 1920x1080.



Перечень технической документации проекта:

  • Структурная схема АСУТП и силового электропитания всего комплекса;
  • Схема размещения датчиков и исполнительных механизмов;
  • Номенклатурный перечень основного оборудования (тип, количество и т.д.);
  • Номенклатурный перечень расходных монтажных материалов (лотки, трубы, стальные полосы и т.д.);
  • Схемы размещения шкафного оборудования, постов контроля и местного управления;
  • Схемы заземления оборудования, включая электротехнический расчет;
  • Альбом схем электрических принципиальных.

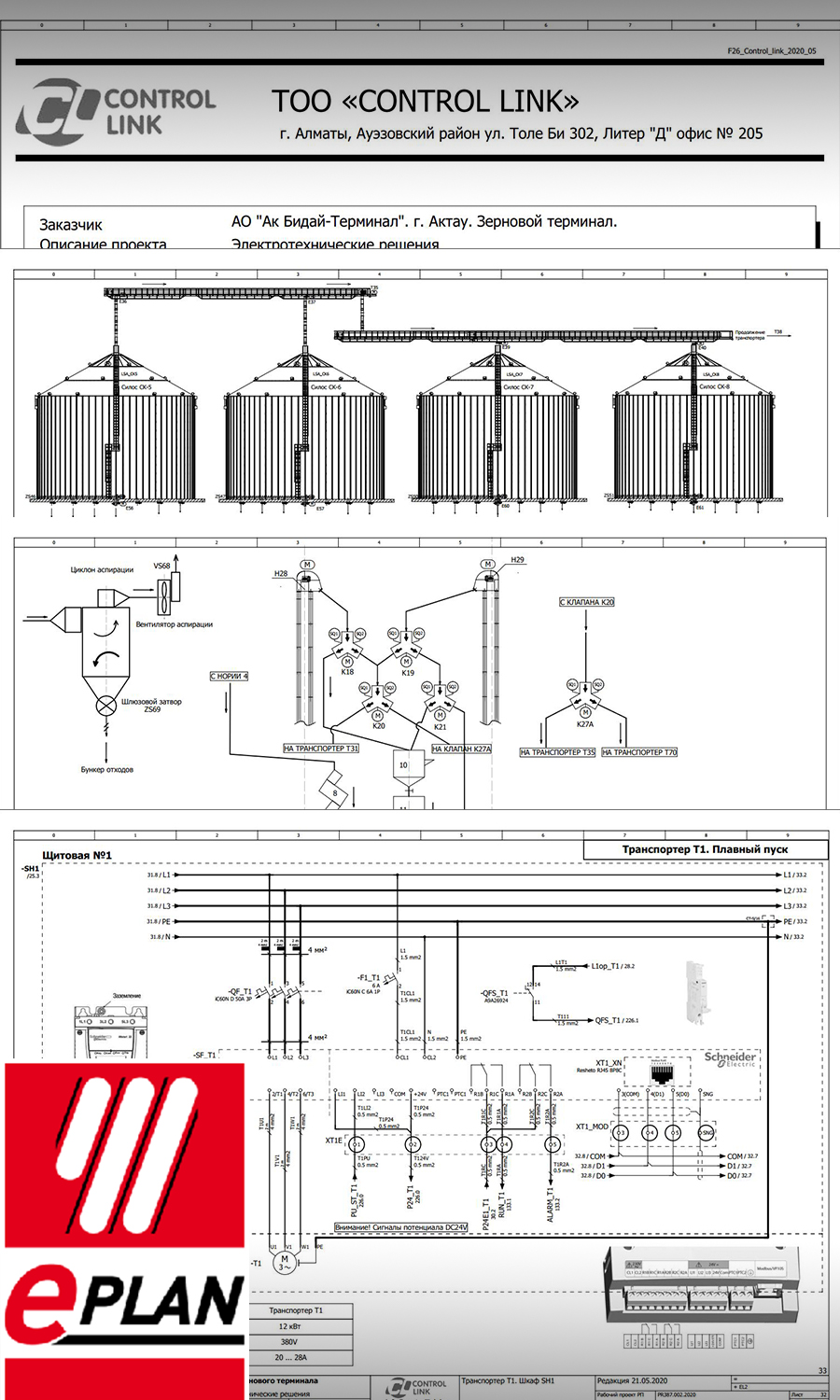

Вся техническая документация спроектирована и реализована в среде EPLAN Electric P8. EPLAN Electric P8 является глобальным стандартом в электротехническом проектировании.

Документация Заказчику передана в следующем виде:

Чертежи, электрические принципиальные схемы в графическом векторном формате DXF;

Текстовая проектная документация, в текстовом формате DOCX;

Общий комплект документации в виде альбома, в формате PDF (Portable Document Format) с разрешением графических элементов 300 точек на дюйм;

Полный комплект документации на бумажном носителе.



СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЕ И ОБЩАЯ ИНФОРМАЦИЯ.

  • Тип сети: TN-C (Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике);
  • Вводное напряжения: 3ф.~380 В± 10%;
  • Частота: 50 Гц± 2%;
  • Источник напряжения цепей питания электроники, органов управления и сигнальной арматуры на пульте: 24В постоянного тока;
  • Температура: макс. + 40°C мин. -10°C
  • Высота над уровнем моря: <1000 м
  • Относительная влажность: макс. 90% мин. 70%;
  • Степень защиты Электрического оборудования: Не менее IP55;
  • Напряжение: 0.9 ÷ 1.1 Un Частота: 0.99 ÷ 1.01 fn постоянно 0.98 ÷ 1.02 fn кратковременно
  • Гармонические искажения: 10% Un pro 2 ÷ 5 +2% Un pro 6 ÷ 30
  • Перебой в напряжении: tz < 3 ms, tp > 1s
  • Падение напряжения: ∆U ≤ 20% Uм на период больший чем период цикла tp > 1 s

Примечание:

  • Un – номинальное эффективное общее напряжение;
  • Tp – период эксплуатации между;
  • fn – номинальная частота возникновением двух перебоев;
  • Uo – нулевая составляющая напряжения;
  • ∆U – падение напряжения;
  • Uz – обратная составляющая напряжения;
  • Uм – максимальная величина общего напряжения питания;
  • Us– последовательная составляющая напряжения;
  • tz– период перебоя;
  • U – эффективная величина переменной составляющей напряжения;
  • ru – волновая составляющая.

ОБЩИЕ ПОЛОЖЕНИЯ.

Проект «PR387.002.2020» выполнен в соответствии с техническим заданием.

Проект выполнен с учетом требований следующих нормативных документов:

  • ПУЭ-2015 «Правила устройства электроустановок»;
  • СНиП РК1.02-01-2007– инструкция о порядке разработке, согласования, утверждения и составе проектной документации на строительство;
  • Сборник ГОСТов «единая система конструкторской документации»;
  • Сборник ГОСТов «система проектной документации для строительства».
