Назначение

Описание продукта

Пригодность для приложений

Назначение кабеля

Длина кабеля

-

Электрические параметры

Удельный коэффициент затухания:

• при 10 МГц

52 дБ/км

• при 100 МГц

195 дБ/км

Волновое сопротивление для диапазона частот 1 … 100 МГц

100 Ом

Относительные симметричные отклонения волнового сопротивления в диапазоне частот 1 … 100 МГц

15 %

Удельные перекрестные наводки на концах линии в диапазоне частот 1 ... 100 МГц

500 дБ/км

Сопротивление передаче при 10 МГц

10 мОм/м

Удельное сопротивление контура

115 Ом/км

Коэффициент сопротивления изоляции

-

Рабочее напряжение, не более

-

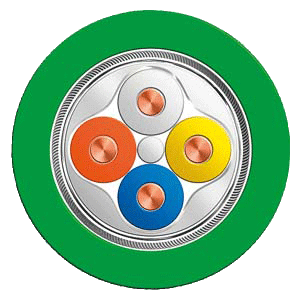

Механические параметры

Количество электрических жил

4

Конструкция экрана

Поддержка технологии FastConnect

Есть

AWG

Диаметр жилы AWG22

0.64 мм

Внешний диаметр:

• внутреннего проводника

0.64 мм

• изоляции проводника

1.5 мм

• внутренней оболочки кабеля

3.9 мм

• внешней оболочки кабеля

6.5 мм

Симметричные отклонения диаметра внешней оболочки кабеля

0.2 мм

Замечания

-

Материал:

• изоляции жилы

PE

• внутренней оболочки кабеля

PVC

• внешней оболочки кабеля

PVC

• замечания

-

Цвет:

• изоляции проводников

Белый/ желтый/ голубой/ оранжевый

• оболочки кабеля

Зеленый

Радиус изгиба:

• однократного

19.5 мм

• многократного

49 мм

• динамического

-

Количество циклов изгиба

-

• замечания

-

Количество циклов скручивания вдоль оси на угол ± 180° на 1 м длины

-

Тяговое усилие, не более

150 Н

Удельная масса

67 кг/км

Условия эксплуатации, хранения и транспортировки

Диапазон температур:

• во время работы

-40 … +75 °C

• во время хранения

-40 … +75 °C

• во время транспортировки

-40 … +75 °C

• во время монтажа

-20 … +60 °C

Стандартные условия эксплуатации

-

Степень защиты IP

-

Стойкость к воздействию пламени

Устойчивость к воздействию:

• минеральных масел

• смазок

• воды

Условно устойчивый

Устойчивость к воздействию ультрафиолетового излучения

Основные свойства

Свойства кабеля:

• отсутствие галогенов

Нет

• отсутствие силикона

Есть

Длина кабеля с 100BaseTX для Industrial Ethernet

100 м

Стандарты, одобрения, сертификаты

Список UL с рейтингом 300 В

Список UL с рейтингом 600 В

Сертификаты:

• марка CE

Есть

• регистрация UL

-

• соответствие RoHS

Есть

Стандарты для кабельной структуры

Морские сертификаты:

• American Bureau of Shipping Europe Ltd. (ABS)

Нет

• Bureau Veritas (BV)

Нет

• Det Norske Veritas (DNV)

Нет

• Germanische Lloyd (GL)

Нет

• Lloyds Register of Shipping (LRS)

Нет
