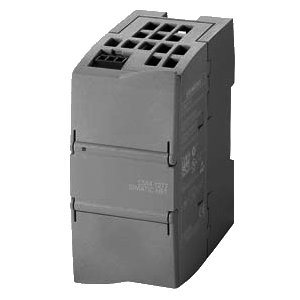

Коммуникационный модуль CSM 1277 для SIMATIC S7-1200 (Неуправляемый коммутатор, 4 Х 10/100 Мбит порта RJ45, 24 В DC)
|
Заказной номер |
6GK7 277-1AA00-0AA0 |
|
Описание типа продукта |
CSM 1277 |
|
10 Mбит/сек |
|
100 Mбит/сек |
|
Количество элетрических разъемов |
|
|
- |
|
4 |
|
1 |
|
Тип электрических разъемов |
|
|
- |
|
разъем RJ45 |
|
3-х ножечный терминальный блок |
|
Тип напряжения питания |
постоянное напряжение |
|
Напряжение питания |
24 В |
|
28,8 В |
|
19,2 В |
|
Потребление тока |
70 мА |
|
Эффективная мощность потерь |
|
|
1.6 Вт |
|
- |
|
Окружающая температура |
|
|
0 °C … + 60 °C |
|
-40 … +70 °C |
|
-40 … +70 °C |
|
максимальная относительная влажность при 25 °C во время работы |
95% |
|
Ширина |
45 мм |
|
Высота |
100 мм |
|
Глубина |
76 мм |
|
Вес |
150 г |
|
Тип крепежа |
DIN рейка |
|
Степень защиты |
IP20 |
 |
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.
|
|
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ.
Packaging Quantity (piece): 10
|
|
SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ.
Packaging Quantity (piece): 50
|
 |
SIMATIC NET, INDUSTRIAL ETHERNET FC OUTLET RJ45: СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПЕРЕХОДА С TP-КОРДА НА СТАНДАРТНЫЙ INDUSTRIAL ETHERNET FAST CONNECT КАБЕЛЬ
|
 |
SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
|
 |
SIMATIC NET, TP-КОРД ДЛЯ INDUSTRIAL ETHERNET, RJ45/RJ45, TP-КОРД ПРЕДСОБРАН С ДВУМЯ СОЕДИНИТЕЛЯМИ 2 RJ45, ДЛИНА 0,5 M
|
 |
SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M
|
CSM 1277 является Industrial Ethernet коммутатором компактной, модульной конструкции для использования совметно с SIMATIC S7-1200. CSM 1277 может быть использован для размножения Ethernet интерфейса SIMATIC S7-1200 для организации одновременных коммуникаций с панелью оператора, программирующими устройствами, другими ПЛК, или внешними устройствами.
CSM 1277 и S7-1200 могут быть использованы для организации простой сети автоматизации по минимальной стоимости.
Компактный модульный коммутатор CSM 1277 предоставляет все преимущества конструкции SIMATIC S7-1200:
Топология сети и конфигурация
Различные сетевые топологии могут быть созданы на основе компактного модуля коммутатора CSM 1277:
Конфигурирование
Компактный модуль CSM 1277 является неуправляемым коммутатором и не требует конфигурирования.
Диагностика
Следующая информация отображается на светодиодах устройства:
