CP 5711

Изделие: 6GK1571-1AA00

Краткое описание:

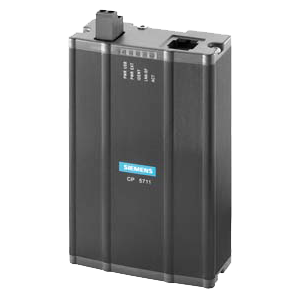

КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; 2М КАБЕЛЬ USB В КОМПЛЕКТЕ

Производитель: SIEMENS
Вес: 0.48 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Order number		6GK1571-1AA00
Product type designation		CP 5711
Transmission rate
Transfer rate
● at the 1st interface acc. to PROFIBUS		9.6 kbit/s ... 12 Mbit/s
Interfaces
Number of electrical connections
● at the 1st interface acc. to PROFIBUS		1
● for power supply		1
Number of interfaces acc. to USB		1
Type of electrical connection
● at the 1st interface acc. to PROFIBUS		9-pin Sub-D socket (RS 485)
● for power supply		2-pole terminal block
● of the USB interface		Standard-B socket with mechanical interlock
Standard for interfaces USB 2.0		Yes
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage		DC
Type of voltage supply optional external supply		Yes
Supply voltage
● from USB		5 V
● external		24 V
● external		18 ... 30 V
● Note		Supplied directly from USB provided that supply from PC is adequate; alternative external supply is possible
Relative symmetrical tolerance at DC
● at 5 V		5 %
● at 24 V		5 %
Consumed current
● from USB		0.5 A
● from external supply voltage at DC at 24 V maximum		0.3 A
Power loss [W]		2.5 W
Permitted ambient conditions
Ambient temperature
● during operation		0 ... 60 °C
● during storage		-40 ... +60 °C
● during transport		-40 ... +60 °C
Relative humidity at 25 °C without condensation during operation maximum		85 %
Protection class IP		IP20
Design, dimensions and weight
Module format		USB V2.0 adapter
Width		85 mm
Height		137 mm
Depth		35 mm
Net weight		300 g
Mounting type		Mounting on DIN rail with optional mounting rail support
Mounting type 35 mm DIN rail mounting		Yes
Number of plug-in cards of same design plug-in per PC station		1
Number of units Note		-
Performance data
Performance data open communication
Software for open communication by means of SEND/RECEIVE required		Yes, SOFTNET-PB DP / SOFTNET-PB DP Slave / SOFTNET-PB S7
Number of possible connections for open communication by means of SEND/RECEIVE maximum		50
Performance data PROFIBUS DP
Software for DP master function required		Yes, SOFTNET-PB DP
Service as DP master
● DPV0		Yes
● DPV1		No
● DPV2		No
Number of DP slaves on DP master usable		64
Amount of data
● of the address area of the inputs as DP master total		15 616 byte
● of the address area of the outputs as DP master total		15 616 byte
● of the address area of the inputs per DP slave		244 byte
● of the address area of the outputs per DP slave		244 byte
● of the address area of the diagnostic data per DP slave		244 byte
Software for DP slave function required		Yes, SOFTNET-PB DP slave
Service as DP slave
● DPV0		Yes
● DPV1		No
Amount of data
● of the address area of the inputs as DP slave total		122 byte
● of the address area of the outputs as DP slave total		122 byte
Performance data S7 communication
Software for S7 communication required		Yes, SOFTNET-PB S7
Number of possible connections for S7/PG communication maximum		8
Performance data multi-protocol mode
Number of configurable connections per PC station		207
Product functions management, configuration
Configuration software required		Included in the scope of delivery of the required software product
Product functions Diagnosis
Product function
● Port diagnostics		Yes
Standards, specifications, approvals
Standard
● for EMC		2004/108/EC
● for safety from CSA and UL		CAN/CSA C22.2 & UL 60950-1
● for emitted interference		EN 61000-6-3, EN 61000-6-4
● for interference immunity		EN 61000-6-1, EN 61000-6-2
Certificate of suitability
● CE marking		Yes
● C-Tick		Yes
Accessories
accessories		optional: MPI cable, mounting rail support

Обзор

USB 2.0 адаптер для подключения ПК и SIMATIC PG/PC к PROFIBUS DP или MPI через USB 2.0
Работа в расширенном температурном диапазоне от -20 °C до +60 °C
Активное терминирование PROFIBUS шины для установки устройства в качестве конечной станции сегмента
Коммуникационные службы:
- PROFIBUS DP ведущее устройство Класс 1 с SOFTNET-DP
- PROFIBUS DP ведущее устройство Класс 2 включая ациклическое DP расширение c SOFTNET-DP
- PROFIBUS DP ведомое устройство с SOFTNET-DP slave
- PG/OP коммуникации
- S7 коммуникации с SOFTNET-S7
- Открытые коммуникации (SEND/RECEIVE на основе FDL интерфейса) с SOFTNET-DP или SOFTNET-S7
PROFIBUS подключение до 12 Mбит/сек
Может быть использован с:
- STEP 7, STEP 7 Micro/WIN, WinCC/WinCC flexible, NCM PC, SIMATIC PDM (для PG/OP коммуникаций)
- SOFTNET-S7 (для S7 коммуникаций)
- SOFTNET-DP, SOFTNET-DP slave (для DP)
Соответствующий OPC сервер и инструмент конфигурирования включается в комплект поставки соответствующего коммуникационного программного обеспечения.

Особенности

Подключение полевых устройств PROFIBUS к системам ПК с USB интерфейсом
Оптимальная поддержка ввода в эксплуатацию PROFIBUS и инструментов анализа
Интерфейс для подключения портативных ПК к PROFIBUS (например, для диагностики и ввода в эксплуатацию)
Надежное USB подключение благодаря механической фиксации USB разъема к CP 5711
Активное терминирование PROFIBUS обеспечивается благодаря внешнему =24 В источнику питания даже в случае отключения USB кабеля
Светодиоды индикации рабочего состояния и ошибки
Простой монтаж и ввод в эксплуатацию
Оптимально согласован с SOFTNET для PROFIBUS
OPC в качестве стандартного интерфейса
Однотипная процедура и конфигурационная функциональность с NCM PC и STEP 7
Функционально совместим с CP 5511/CP 5512

Область применения

CP 5711 позволяет подключить SIMATIC PG/PC и ПК с USB интерфейсом к PROFIBUS и интерфейсу MPI для SIMATIC S7.

Дизайн

подключение USB V2.0
Адаптер с 9-ти ножечным sub-D разъемом для подключения к PROFIBUS

Функции

CP 5711 является USB V2.0 адаптером, который может быть использован совместно с USB V2.0 портом (пропускная способность 480 Mбит/сек) или USB V1.1 портом (1.5 Mбит/сек). Он может быть использован с различными программными пакетами и предоставляет пользователю возможность выполнять функции программирующего устройства и PC/OP через PROFIBUS и интерфейса MPI.

CP 5711 запитывается непосредственно через USB интерфейс ПК системы. В независимости от того подключен ли USB кабель или нет, активное запитывание сети PROFIBUS происходит через внешний =24 В источник питания.

Опционально для использования CP 5711 в шкафу управления или по соседству с контроллерами SIMATIC S7 можно воспользоваться монтажным адаптером для прикрепления CP5711 к 35 мм DIN рейке.

Только один CP может работать на PG/PC/OP. Точно также, только один протокол (PROFIBUS DP, S7 коммуникации или FDL) может быть использован на CP.

Следующие программные пакеты поддерживают CP 5711:

STEP 7 начиная с версии V5.4 SP5;
драйвера для CP 5711 включены в STEP 7.
SOFTNET-S7 начиная с версии V7.1;
S7 программный интерфейс может быть использован с этим пакетом.
SOFTNET-DP начиная с версии V7.1;
с этим пакетом CP 5711 может быть использован как PROFIBUS DP мастер Класса1 или 2.
SOFTNET-DP slave начиная с версии V7.1;
для функционирования CP 5711 как PROFIBUS DP ведомого устройства
STEP 7-Micro/WIN;
драйверы для CP 5711 включены в STEP 7-Micro/WIN.
WinCC/WinCC flexible;
CP 5711 может быть использован как аппаратная основа для инструмента конфигурирования SIMATIC панелей оператора, сенсорных панелей и текстовых дисплеев.
NCM PC;
под Windows XP Professional
SIMATIC PDM;
драйверы для CP 5711 включены в SIMATIC PDM.

Диагностика

Различные диагностические инструменты доступны для CP 5711. В качестве помощи модуль также имеет обширную светодиодную диагностику. Состояния работы и ошибки могут быть быстро распознаны посредством пяти светодиодов.

Конфигурирование

S7 коммуникации и открытые коммуникации могут быть сконфигурированы в STEP 7 или NCM PC.

Инструмент конфигурирования NCM PC включается в программные пакеты SOFTNET-S7 и SOFTNET-DP для PROFIBUS.
