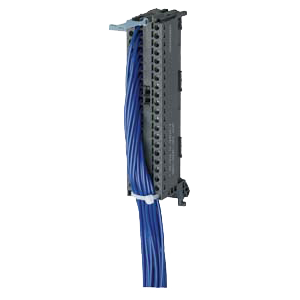

Фронтальный разъем с отдельными жилами для 16-ти каналов (ножки 1-20) |
|
Номинальное рабочее напряжение |
=24 В |
Допустимый максимальный ток с одновременной нагрузкой всех жил, макс. |
1.5 A |
Допустимая окружающая температура |
0 ... 60 °C |
Тип жилы |
H05V-K, UL 1007/1569; CSA TR64, или безгалогеновая |
Количество жил |
20 |
Поперечное сечение жилы |
0.5 мм2; Cu |
Диаметр жгута жил в мм |
Приблизительно 15 |
Цвет жилы |
Синий, RAL 5010 |
Обозначение жил |
Нумерация от 1 до 20 (контакт фронтального разъема = номер жилы) |
Сборка |
Винтовые контакты |
Может быть использован для SIMATIC S7-1500 и ET 200MP цифровых модулей (=24 В)
Фронтальный разъем с отдельными проводами заменяет стандартный разъем SIMATIC
