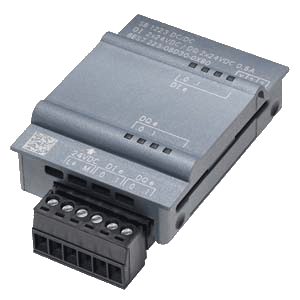

SB1221 4DI; 24VDC

Изделие: 6ES7221-3BD30-0XB0


Краткое описание:
SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI, =24В 200КГЦ
Производитель: SIEMENS
Вес: 0.04 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI, =24В 200КГЦ



6ES7221-3AD30-0XB0

6ES7221-3BD30-0XB0

Цепь питания датчиков





  • потребляемый ток, не более

4 мА на канал без учета тока, потребляемого датчиком

4 мА на канал без учета тока, потребляемого датчиком

Потребляемый ток





от внутренней шины контроллера =5 В, типовое значение

50 мА

50 мА

Потребляемая мощность





Типовое значение

1 Вт

1 Вт

Дискретные входы





Количество входов

4

4

  • количество групп входов 

1

1

Количество одновременно опрашиваемых входов





  • любое монтажное положение 





    • при температуре до 40 °C

4

4

Входная характеристика типа 1 по IEC 1131

Есть



Входная характеристика типа 2 по IEC 1131



Есть

Входное напряжение





  • номинальное значение

=5 В

=24 В

  • сигнала низкого уровня



0 ... 5 В

  • сигнала высокого уровня



15 ... 30 В

Входной ток





  • сигнала низкого уровня, не более

3 мА

2 мА

  • сигнала высокого уровня, не менее

6 мА

5.8 мА

  • сигнала высокого уровня, типовое значение



14 мА

Задержка распространения входного сигнала при номинальном входном напряжении





  • для стандартных входов





    • настройка

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 или 12.8 мс, выбирается для группы из 4 входов

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 или 12.8 мс, выбирается для группы из 4 входов

    • время переключения от низкого к высокому уровню, не более

2 мкс

2.5 мкс

  • для входов прерываний





    • настройка

Есть

Есть

  • для входов счетчиков/ технологических функций





    • настройка

Есть

Есть

Длина кабеля, не более





  • экранированного

50 м

50 м

Защита от коротких замыканий

Нет



Прерывания/ диагностика/ состояния





Прерывания





  • прерывания

Есть

Есть

Диагностика





  • диагностические функции

Есть

Есть

Степень защиты





IP 20

Есть

Есть

Механические характеристики





Тип корпуса (фронтальная панель)





  • пластик

Есть

Есть

Габариты и масса





Габариты и масса





  • Ширина

38 мм

38 мм

  • Высота

62 мм

62 мм

  • Глубина

21 мм

21 мм

Масса





  • Масса, приблизительно

40 г

40 г

SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЗОЛОЧЁНЫЙ, ДЛЯ СИГНАЛЬНЫХ ПЛАТ (4 ШТ. С 6 ВИНТАМИ КАЖДЫЙ)
Packaging Quantity (piece): 4

Обзор

  • Дискретные входы для дополнения встроенных каналов ввода-вывода центральных процессоров SIMATIC S7-1200.
  • Установка в специальный отсек на фронтальной панели центрального процессора.


Область применения

Сигнальная плата SB 1221 позволяет производить подключение к центральному процессору дополнительный набор датчиков дискретного действия.



Дизайн

Сигнальная плата устанавливается в специальный отсек на фронтальной панели центрального процессора S7-1200 любого типа.

  • Монтаж:
    Сигнальная плата устанавливается в специальный отсек центрального процессора SIMATIC S7-1200 и соединяется с внутренней шиной контроллера через специальный разъем.
  • Установочные размеры центрального процессора остаются неизменными.
  • Внешние цепи сигнальной платы подключаются через съемный терминальный блок с контактами под винт.


Функции

Сигнальная плата SB 1221 выполняет преобразование входных дискретных сигналов контроллера в его внутренние логические сигналы.
