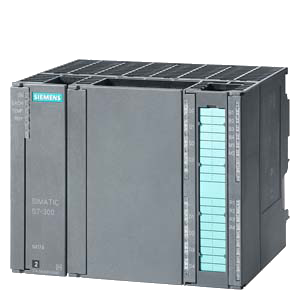

Интерфейсный модуль IM 174

Изделие: 6ES7174-0AA10-0AA0


Краткое описание:
SIMATIC S7-300, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM174, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ ПРИВОДОВ И ШАГОВЫХ ПРИВОДОВ ЧЕРЕЗ ИЗОХРОННУЮ ШИНУ PROFIBUS К КОНТРОЛЛЕРАМ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ, 4 КАНАЛА (4 ВХОДА ЭНКОДЕРОВ., 4 AO), НАСТРОЙКА В STEP7 V5.4 SP4
Производитель: SIEMENS
Вес: 1.04 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM174, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ ПРИВОДОВ И ШАГОВЫХ ПРИВОДОВ ЧЕРЕЗ ИЗОХРОННУЮ ШИНУ PROFIBUS К КОНТРОЛЛЕРАМ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ, 4 КАНАЛА (4 ВХОДА ЭНКОДЕРОВ., 4 AO), НАСТРОЙКА В STEP7 V5.4 SP4



6ES7174-0AA00-0AA0

Напряжение питания



Номинальное значение



  • =24 В

Есть

  • нижний допустимый предел отклонения

=20.4 В

  • верхний допустимый предел отклонения

=28.8 В

Потребляемый ток



Потребляемый ток, не более

500 мА

Потребляемая мощность, типовое значение

12 Вт

Кабели и соединители



Фронтальный соединитель

40-полюсный

Изохронный режим



Тактовая синхронизация

Есть

Минимальная длительность тактового импульса

1.5 мс

Дискретные входы



Количество входов

10

Длина кабеля



  • длина экранированного кабеля, не более

100 м

Входное напряжение:



  • сигнала низкого уровня

-3 ... +5 В

  • сигнала высокого уровня

+15 ... +30 В

Входной ток:



  • сигнала низкого уровня, не более

3 мА

  • сигнала высокого уровня, типовое значение

6 мА

Задержка распространения входного сигнала (при номинальном входном напряжении)



  • для стандартных входов при переключении



    • от низкого к высокому уровню, не менее

15 мкс

Дискретные выходы



Количество выходов

8

Длина экранированного кабеля, не более

600 м

Защита выходов от короткого замыкания

Есть

Коммутационная способность:



  • при активной нагрузке, не более

0.5 A

  • при ламповой нагрузке, не более

5 Вт

Выходное напряжение:



  • Номинальное значение

=24 В; L+

  • сигнала высокого уровня, не менее

L+ (-3В)

  • сигнала высокого уровня, не более

=24 В; соответствует уровню напряжения L+

Выходной ток:



  • сигнала высокого уровня, не менее (при 0 ... 60 °C)

5 мА

  • сигнала высокого уровня, не более (0 ... 60 °C)

500 мА

  • сигнала низкого уровня, не более

0.4 мА

Задержка распространения выходного сигнала при активной нагрузке при переключении



  • от низкого к высокому уровню, не более

500 мкс

Частота переключения выхода:



  • при активной нагрузке, не более

100 Гц

  • при индуктивной нагрузке, не более

1 Гц

Релейные выходы



Количество выходов

5

Количество циклов срабатывания реле

500.000

Коммутационная способность контакта



  • при активной нагрузке, не более

1 A

Аналоговые выходы



Количество выходов

4

Диапазоны изменения выходных сигналов



  • -10 ... +10 В

Есть

Цифро-аналоговое преобразование



Время интегрирования и преобразования/ разрешение на канал



  • разрешение с учетом переполнения (знакового разряда), не более

15 бит

Питание датчиков



5 В датчики



  • 5 В

Есть

  • выходной ток, не более

1.2 A

24 В датчики



  • 24 В

Есть

  • выходной ток, не более

1.4 A

Питание SSI датчиков



  • питание датчиков абсолютного перемещения (SSI)

Есть

  • защита от короткого замыкания

Есть

Датчики положения



Количество подключаемых датчиков, не более

4

Типы датчиков



  • Инкрементальные датчики с симметричными сигналами

Есть

  • Датчики абсолютного перемещения (SSI)

Есть

Сигналы инкрементальных датчиков:



  • последовательности импульсов

прямая и инверсная последовательность фазы A, прямая и инверсная последовательность фазы B

  • сигналь нулевой отметки

прямое и инверсное значение сигнала N

  • уровень сигналов

дифференциальные сигналы 5 В (RS  422)

  • частота следования импульсов, не более

1 МГц

  • длина экранированного кабеля, не более

35 м; 35 м при частоте до 500 кГц; 10 м при частоте до 1 МГц

Сигналы SSI датчиков



  • уровни сигналов

дифференциальное напряжение 5 В (RS  422)

  • сигналы данных

Прямое и инверсное значение DATA

  • тактовые сигналы

Прямое и инверсное значение CLS

  • длина фрейма

13, 21, 25 бит

  • тактовая частота, не более

3 МГц; 187.5 кГц ... 3.0 МГц (настраивается)

  • код Грэя

Есть

  • длина экранированного кабеля, не более

250 м; 250 м при частоте 187.5 кГц, 10 м при частоте 1.5 МГц

Интерфейсы подключения приводов



Количество интерфейсов

4

Аналоговые приводы



  • Сигнал управления



    • защита от короткого замыкания

Есть; ток не более 45 мА, сопротивление нагрузки не менее 3.3 кОм

    • диапазон изменения сигнала

-10 ... +10 В

    • выходной ток

-3 ... +3 мА

  • Выход разрешения работы регулятора



    • количество контактов реле

4

    • рабочее напряжение, не более

30 В

    • коммутируемый ток, не более

1 A

    • коммутируемая мощность, не более

30 ВА

    • количество циклов срабатывания контактов, не менее

500,000; при =30 В/ 1 A

    • длина экранированного кабеля, не более

35 м

  • Выход сигнала готовности



    • количество контактов реле

1

    • рабочее напряжение, не более

30 В

    • коммутируемый ток, не более

1 A

    • коммутируемая мощность, не более

30 ВА

    • количество циклов срабатывания контакта, не менее

500,000; при =30 В/ 1 A

    • длина экранированного кабеля, не более

35 м

Приводы с шаговыми двигателями:



  • дифференциальное выходное напряжение, не менее

2 В; R = 100 Ом

  • дифференциальные выходное напряжение сигнала высокого уровня, не менее

3.7 В; 3.7 В при I = -20 мА, 4.5 В при I = -100 мкА

  • дифференциальные выходное напряжение сигнала низкого уровня, не более

1 В при I = -20 мА

  • сопротвление нагрузки, не менее

55 Ом

  • выходной ток, не более

60 мА

  • частота следования импульсов

750 кГц

  • длина экранированного кабеля, не более

50 м; при смешанном использовании аналоговых и шаговых приводов - не более 35 м, при использовании асинхронных сигналов - не более 10 м

Изоляция



Дискретные выходы



  • изоляция дискретных выходов

Есть

Дискретные входы



  • изоляция дискретных входов

Есть

Габариты



Ширина

160 мм

Высота

125 мм

Глубина

118 мм

Масса



Масса, приблизительно

1 кг

СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (FM-NC/FM357 К 611A) 8X2X0,14 С, С ОТКРЫТЫМИ КОНЦАМИ ЖИЛ, 4 ОСИ, УСЛОВНО ВОЛОЧАЩИЙСЯ КАБЕЛЬ, DМАКС.=12 ММ, ДЛИНА (M) =

Обзор

  • Подключение до 4 приводов с аналоговым или импульсным интерфейсом к распределенной системе управления перемещением
  • Поддержка тактовой синхронизации в сети PROFIBUS DP
  • Подключаемые приводы:
    • электрические приводы
    • гидравлические приводы
    • приводы с шаговыми двигателями
  • Работа в системах с SIMATIC CPU 31xT-2 DP, SIMATIC Microbox 420-T, SIMOTION C230-2, SIMOTION P350, SIMOTION D4x5
  • возможность использования внешних датчиков


Область применения

Модуль IM 174 PROFIBUS позволяет производить подключение до 4 приводов к распределенным системам управления перемещением на основе изохронной сети PROFIBUS DP. К модулю могут подключаться электрические или гидравлические приводы, а также приводы с шаговыми двигателями, оснащенные аналоговым или импульсным интерфейсом управления. В сети PROFIBUS DP модуль IM 174 выполняет функции ведомого устройства, способного поддерживать режим тактовой синхронизации.

Он может использоваться с:

• SIMATIC CPU 315T-2 DP, SIMATIC CPU 317T-2 DP , SIMATIC Microbox 420-T

• SIMOTION C230-2, SIMOTION P350, SIMOTION D4x5



Дизайн

Модуль характеризуется следующими показателями:

  • Подключение к распределенным системам управления перемещением на основе сети PROFIBUS DP (изохронный режим, до 12 Мбит/с)
  • 4 входа для подключения датчиков положения. К каждому входу может подключаться инкрементальный датчик с интерфейсом RS422 или синхронно-последовательный (SSI) датчик абсолютного перемещения.
  • 4 аналоговых выхода ±10 В для управления приводами с аналоговым интерфесом управления
  • 4 интерфейса управления приводами с шаговыми двигателями с использованием или без использования датчиков положения
  • 10 дискретных входов =24 В (например, для фиксации прохождения контрольных точек, приема сигнала готовности контроллера и т.д.)
  • 8 дискретных выходов =24 В/ 0.5 A (например, для разрешения работы привода)
  • 2 контакта реле для сигнализации о гтовности к работе
  • 4 контакта реле для разрешения работы приводов осей 1 ... 4
  • 4 встроенных диагностических светодиода

Все соединения выполняются на фронтальной панели модуля.

Для работы модуля и его дискретных выходов необходим внешний блок питания напряжением =24 В.



Способ действия

Текущие координаты положений приводов (показания датчиков) транслируются модулем IM 174 через PROFIBUS DP в систему управления перемещением. Контроллер управления перемещением формирует необходимые управляющие воздействия для приводов. Значения управляющих величин передаются через PROFIBUS DP в модуль IM 174, который передает их в приводы.
