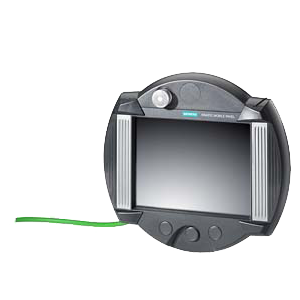

SIMATIC MOBILE PANEL 277 10", МОБИЛЬНАЯ ПАНЕЛЬ С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ, КНОПКОЙ ОСТАНОВА И СЕНСОРНЫМ ДИСПЛЕЕМ НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE STANDARD ВЕРСИИ 2008 И ВЫШЕ
6AV6645-0BE02-0AX0 | |
Общая информация | |
Конфигурация, выполняемая на заказ | Да |
Дисплей | |
Модель дисплея | TFT |
Диагональ экрана | 10,4 in |
Число цветов | 65 536 |
Тип цвета | Цвета |
Разрешение (пикселей) | |
● Горизонтальное разрешение | 800 Pixel |
● Вертикальное разрешение | 600 Pixel |
● Разрешение (Ш x В в пикселях) | 800 x 600 |
Фоновая подсветка | |
● СНО фоновой подсветки (при 25 ℃) | 50 000 h |
● Фоновая подсветка с регулируемой | Да яркостью |
Элементы управления | |
Элементы управления | Сенсорн. |
Клавиатура | |
● Мембранная клавиатура | |
— Свободно подписываемые мембранные клавиши | Нет |
● Функциональные клавиши | Нет |
— Число функциональных клавиш | 0 |
— Число функциональных клавиш со светодиодами | 0 |
● Клавиши со светодиодами | Нет |
● Системные клавиши | Да |
— Число проектируемых системных клавиш | 0 |
● Ввод цифровых/буквенных символов | Да/да |
— Шестнадцатеричная клавиатура | Да |
● Управление несколькими клавишами | Нет |
— Число клавиш при управлении несколькими клавишами | 0 |
Сенсорное управление | |
● Исполнение в виде сенсорного экрана | Да; аналоговый, резистивный |
Способ присоединения | |
● Разъем для мыши/клавиатуры/устройства | USB/USB/USB |
для считывания штриховых кодов | |
Специальные элементы управления | |
● Клавиша останова | Да |
● Переключатель сигнала разрешения | Да |
● Замковый выключатель | Нет |
● Нажимной выключатель с подсветкой | Нет |
● Маховичок | Нет |
Напряжение питания | |
Описание | через клеммную коробку |
Вид напряжения питания | пост. ток |
Процессор | |
Тип процессора | ARM, 520 МГц |
Запоминающее устройство | |
Вид запоминающего устройства | Флэш-память/ОЗУ |
подходящее ЗУ для пользовательских данных | 6 Mbyte |
Время | |
Часы | |
● Тип | Аппаратные часы, с буферизацией, синхронизацией |
● Аппаратные часы (часы точного времени) | Да |
● Программные часы | Нет |
● буферные | Да |
● синхронизируемые | Да |
Интерфейсы | |
Интерфейсы/тип шины | 1 x RS422, 1 x RS485, 1 x Ethernet (RJ45) (макс. 12 Мбит/с) |
Число интерфейсов RS 485 | 1 |
● Макс. скорости передачи данных | 12 Mbit/s |
Число USB-разъемов | 1 |
Число параллельных интерфейсов | 0 |
USB-разъем | 1 x USB |
Слот для мультимедийной карты/карты памяти SD Card | комбинированный |
Промышленный Ethernet | |
● Интерфейс Industrial-Ethernet | 1 x Ethernet (RJ45) |
Протоколы | |
PROFINET | Да |
PROFINET IO | Да |
PROFIsafe | Нет |
PROFIBUS | Да |
MPI | Да |
Интерфейс AS-Interface | Нет |
Протоколы (Ethernet) | |
● TCP/IP | Да |
Другие протоколы | |
● CAN | Нет |
● INTERBUS | Нет |
● MODBUS | Да |
● Data-Highway | Нет |
● DeviceNet | Нет |
● Локальная управляющая сеть (LON) | Нет |
● SUCOnet | Нет |
● другие системы шин | Да |
Степень защиты и класс защиты | |
Корпус согласно EN 60529 | IP65 |
Стандарты, допуски, сертификаты | |
Сертификаты | CE, cULus, C-TICK, SIBE |
Маркировка CE | Да |
cULus | Да |
RCM (ранее C-TICK) | Да |
Максимально достижимый класс безопасности в безопасном режиме | |
● Уровень производительности согласно EN ISO 13849-1:2008 | d |
Применение во взрывоопасной зоне | |
● Класс cULus I Зона 2, участок 2 | Нет |
● Класс FM I Участок 2 | Нет |
Окружающие условия | |
Свободное падение | |
● Макс. высота свободного падения | 1 m |
Температура окружающей среды при эксплуатации | |
● мин. | 0 °C |
● макс. | 40 °C |
Температура окружающей среды при хранении/транспортировке | |
● мин. | -20 °C |
● макс. | 60 °C |
Относительная влажность воздуха | |
● Эксплуатация, макс. | 80% |
Операционные системы | |
Операционная система | Windows CE |
Проектирование | |
Индикация сообщения | Да |
Система оповещения (в том числе с буфером и квитированием) | Да |
Отображение значений технологических параметров (вывод) | Да |
Можно задать значения технологических параметров (ввод) | Да |
Управление рецептурами | Да |
Программное обеспечение для проектирования | |
● WinCC flexible Compact | Нет |
● WinCC flexible Standard | Да |
● WinCC flexible Advanced | Да |
● WinCC Basic (TIA Portal) | Нет |
● WinCC Comfort (TIA Portal) | Да |
● WinCC Advanced (TIA Portal) | Да |
● WinCC Professional (TIA Portal) | Да |
● Инструмент для проектирования | WinCC flexible Standard не ниже версии 2008 (заказывается отдельно) |
● 2. пакет для проектирования | WinCC flexible Standard |
— Версия | Версия 2008 |
— Инструмент для проектирования | WinCC flexible |
— Вид | Стандарт |
Языки | |
Языки онлайн | |
● Число языков онлайн/языков исполнения | 16 |
Языки проекта | |
● Языки проекта | 32 |
Функции WinCC (TIA Portal) | |
Библиотеки | Да |
Приложения/опции | Internet Explorer, Sm@rtService, Sm@rtAccess |
● Word Viewer | Нет |
● Excel Viewer | Нет |
● PDF Viewer | Нет |
● Media Player | Нет |
● SIMATIC WinCC Sm@rtServer | Да |
● SIMATIC WinCC Audit | Да |
● Идентификация точки соединения | Да |
Сценарии Visual Basic | Да |
Программа планирования задач | Да |
Вспомогательная система | Да |
● Число символов в информационном тексте | 70 |
Система оповещения | |
● Число классов сообщений | 32 |
● Число сообщений | 4 000 |
● Битовые сообщения | Да |
— Число битовых сообщений | 4 000 |
● Аналоговые сообщения | Да |
— Число аналоговых сообщений | 4 000 |
● Системные сообщения HMI | Да |
● Системные сообщения ПЛК | Да |
● Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да |
● Длина сообщения | 80 |
● Строк | 1 |
● Число значений технологических параметров на одно сообщение | 8 |
● Группы квитирования | |
— Число групп квитирования | 99 |
● Индикатор сообщений | Да |
● звуковой сигнал обратной связи | Нет |
● Первое/последнее значение | Да |
Управление рецептурами | |
● Число рецептур | 300 |
● Наборов данных на рецептуру | 500 |
● Элементов на один набор данных | 1 000 |
● Память рецептур | Встроенная флэш-память 64 Кбайт, расширяемая |
Переменные | |
● Число переменных на устройство | 2 048 |
● Число переменных на одно изображение | 200 |
● Число переменных | 1 000 |
● Начальные значения | 2 048 |
● Предельные значения | Да |
● Мультиплексы | Да 2 048 |
● Структуры | Да 2 049 |
● Тип – дата и время | 2 048 |
Изображения | |
● Число проектируемых изображений | 500 |
● Шаблоны | Да |
● Проектируемый начальный экран | Да |
● Выбор изображений посредством ПЛК | Да |
● Передача номеров изображений посредством ПЛК | Да |
Графические объекты | |
● Текстовые объекты | 10000 текстовых элементов |
● Полей ввода-вывода на изображение | 200 |
● Число полей даты/времени | 200 |
● Возврат | Да |
● Графические объекты | Растровые изображения, иконки, векторная графика |
— Иконки | 1 000 |
Комплексные графические объекты | |
● Состояние/управление | при SIMATIC S7 |
● Динамические объекты | Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки |
— Число объектов на проект | 1 000 |
— Число графиков на одно изображение | 10 |
● Методы | Тренд/профиль |
● Линии предельных значений | Да |
● Число строк на изображение | 10 |
● Линии предельных значений | Да |
● буквенно-цифровые поля | 300 |
● буквенно-цифровые поля на изображение | 200 |
● цифровые поля | 2 048 |
● цифровые поля на изображение | 200 |
● Поля ввода пароля | 2 048 |
● Число ползунков на одно изображение | 10 |
● Число аналоговых индикаторов на изображение | 10 |
● Число видимых переключателей на проект | 200 |
● видимые переключатели на изображение | 200 |
● невидимые переключатели на изображение | 200 |
● Число переключателей состояния на проект | 200 |
● Число переключателей состояния на изображение | 200 |
● Число многопозиционных переключателей на проект | 200 |
● Многопозиционный переключателей на изображение | 200 |
● Число декадных переключателей на проект | 200 |
● Декадных переключателей на изображение | 200 |
● Число сигнальных ламп на проект | 200 |
● Сигнальных ламп на изображения | 200 |
Атрибуты для динамических объектов | |
● Изменение цвета | Да |
● Перемещение X/Y | Да |
● Затемнение | Да |
Списки | |
● Число текстовых списков на проект | 500 |
● Число текстовых списков на изображение | 200 |
● Число элементов в текстовом списке | 256 |
● Число графических списков на проект | 400 |
● Число графических списков на изображение | 200 |
● Число элементов в графическом списке | 256 |
Архивирование | |
● Число архивов на устройство | 20 |
● Число точек измерения | 20 |
● Число элементов в архиве | 10 000 |
● Архив сообщений | Да |
● Архив значений технологических параметров | Да |
● Способы архивирования | |
— Последовательный архив | Да |
— Круговой архив | Да |
● Место сохранения | Мультимедийная карта |
— Карта PC-Card | Нет |
— Карта CF-Card | Нет |
— Карта памяти | Да |
● Формат хранения данных | |
— CSV | Да |
● Онлайн-обработка | |
— по кривым | Да |
Фильтры | |
● цикличный | Да |
● Допуск | Да |
● Изменение | Да |
Безопасность | |
● Число групп пользователей | 50 |
● Число полномочий пользователей | 32 |
● Экспорт/импорт паролей | Да |
Протоколирование через принтер | |
● Протоколирование/печать | Сообщения, отчет (протокол смены), цветная печать, печатная копия, PROFINET |
Передача данных (загрузка с носителя/на носитель) | |
● Передача данных проектирования | MPI/PROFIBUS DP, USB, Ethernet, автоматическое определение передачи данных |
Интерфейс с технологическим оборудованием | |
● Соединение для управления | Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), другие внешние драйверы см. в главе "Системные соединения" |
● S7-1200 | Да |
● S7-1500 | Да |
● S7-200 | Да |
— PPI (двухточечное соединение) | Да |
— Сеть PPI | Да |
— MPI | Да |
— PROFIBUS DP | Да |
— Ethernet | Да |
● S7-300/400 | Да |
— MPI | Да |
— PROFIBUS DP | Да |
— PROFINET | Да |
● SINUMERIK | Да |
● SIMOTION | Да |
● S5 | Да |
— последовательный | Да |
— PROFIBUS DP | Да |
● TI 505 | Да |
● Allen Bradley (EtherNet/IP) | Да |
● Allen Bradley (DF1) | Да |
● Allen Bradley (DF485) | Да |
● Mitsubishi (MC TCP/IP) | Да |
● Mitsubishi (FX) | Да |
● Mitsubishi (MP4) | Да |
● Telemecanique (Uni-Telway) | Да |
● OMRON (Host Link) | Да |
● Modicon (Modbus TCP/IP) | Да |
● Modicon (Modbus RTU) | Да |
● GE-Fanuc (SNP) | Да |
Функции | |
● Порядок табуляции | Да |
● Вычислительная функция | Да |
● Анимация | Да |
Специальные инструменты/средства проектирования | |
● Очистка экрана | Да |
● Сенсорная калибровка | Да |
● Резервирование/восстановление вручную | Да |
● Моделирование | Да |
● Переключение устройств | Да |
● Функция передачи данных Delta-Transfer | Да |
Периферийные устройства/опции | |
Периферийные устройства | Принтер, устройство для считывания штриховых кодов |
● Принтер | Да |
● SIMATIC HMI карта памяти MM: Мультимедийная карта | Да |
● SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да |
● USB-накопитель | Да |
Возможность загрузки дополнительных программных компонентов | Да |
Механические свойства/материалы | |
Вид корпуса (спереди) | Пластиковый |
Массы | |
Масса (без упаковки) | 2,3 kg |
Прочее | |
бесплатная горячая линия | Да |
Гарантийный срок | 1 y |
Конфигурирование
Для конфигурирования мобильных панелей операторов используются инструментальные средства проектирования пакета SIMATIC WinCC flexible с лицензиями Compact, Standard или Advanced. SIMATIC WinCC flexible является логическим продолжением и развитием хорошо известного семейства программ ProTool. Проекты, разработанные в среде ProTool, могут быть перенесены в WinCC flexible. Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными инструментальным средствам проектирования WinCC flexible. Исключается необходимость дублированного ввода одних и тех же данных, снижается количество ошибок, используется единая система управления данными проекта.
В большинстве случаев SIMATIC Mobile Panel 277 ориентирована на обмен данными через PROFIBUS или PROFINET.
Это позволяет использовать данный прибор
.
В стандартном варианте панель поддерживает множество драйверов для организации связи с программируемыми контроллерами, в том числе, и с программируемыми контроллерами других производителей.
При использовании соединительных коробок DP Mobile Panel 277 DP может подключаться к системам автоматизации следующих типов:
При использовании соединительных коробок PN Mobile Panel 277 может подключаться к:
Замечание:
Более полная информация приведена в разделе "Системные интерфейсы".
Mobile Panel 277 - вид спереди и сбоку
Изделие: 6AV6645-0DD01-0AX1
SIMATIC MOBILE PANEL 277 IWLAN V2, МОБИЛЬНАЯ ПАНЕЛЬ, НАСТРОЙКА В WINCC FLEXI STANDARD VERSION 2008 И ВЫШЕ, ВКЛ. 1 ОСНОВНУЮ БАТАРЕЮ, БЛОК ПИТАНИЯ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО: 6AV6671-5CE00-0AX0 ЗАРЯДН. СТАНЦИЯ, 6AV6671-5CN00-0AX1 ВНЕШН. БП (EU/US/UK/JP)
Изделие: 6AV6645-0AA01-0AX0
SIMATIC MOBILE PANEL 177 DP, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА НА БАЗЕ WINDOWS CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ
Изделие: 6AV6645-0AC01-0AX0
SIMATIC MOBILE PANEL 177 DP, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ И ПОВОРОТНЫМ ВЫКЛЮЧАТЕЛЕМ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ
Изделие: 6AV6651-5HA01-0AA1
СТАРТОВЫЙ ПАКЕТ 277F IWLAN V2, СОДЕРЖИТ: MOBILE PANEL 277F IWLAN V2, С КОНПКАМИ ОСТАНОВА И РАЗРЕШЕНИЯ, КОЛЁСИКОМ ПРОКРУТКИ, КЛЮЧОМ ВКЛЮЧЕНИЯ И ПОДСВ. КНОПКАМИ, ЗАРЯДНУЮ СТАНЦИЮ, ЗАПАСНУЮ БАТАРЕЮ ТРИ ТРАНСПОНДЕРА V3, WINCC FLEXIBLE 2008 STANDARD
