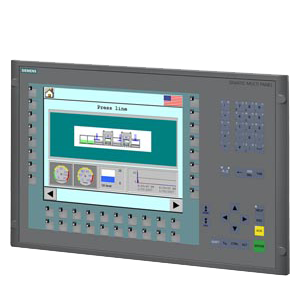

SIMATIC MP 377 12" KEY

Изделие: 6AV6644-0BA01-2AX1


Краткое описание:
SIMATIC MP 377 12" KEY, КЛАВИАТУРНАЯ МУЛЬТИПАНЕЛЬ, ОС WINDOWS CE 5.0, 12-ДЮЙМОВЫЙ ЦВЕТНОЙ TFT-ЭКРАН, 12 МБ ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE 2007, АЛЮМИНИЕВАЯ ФРОНТАЛЬНАЯ ЧАСТЬ, С СТАНДАРТНЫМИ ДЕРЖАТЕЛЯМИ
Производитель: SIEMENS
Вес: 7.22 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC MP 377 12" KEY, КЛАВИАТУРНАЯ МУЛЬТИПАНЕЛЬ, ОС WINDOWS CE 5.0, 12-ДЮЙМОВЫЙ ЦВЕТНОЙ TFT-ЭКРАН, 12 МБ ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE 2007, АЛЮМИНИЕВАЯ ФРОНТАЛЬНАЯ ЧАСТЬ, С СТАНДАРТНЫМИ ДЕРЖАТЕЛЯМИ

           6AV6644-0BA01-2AX0          6AV6644-0BA01-2AX1
Вес 7,300  7,220
Единица количества (ME)   шт.
Единица упаковки 1000 1
Минимальное поставляемое количество ME 0 1
Единица содержимого   шт.
EAN   4025515076322
UPC   662643397000
Обозначение в списке (LKZ)   ST9.80
Группа изделия   2349
Класс продукта   A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK R119 R119
Место хранения   N001
Дисплей
Модель дисплея TFT
Диагональ экрана 12,1 in
Число цветов 65 536
Число градаций серого   0
Тип цвета Цвета
Разрешение (пикселей)
● Горизонтальное разрешение 800 Pixel
● Вертикальное разрешение 600 Pixel
● Разрешение (Ш x В в пикселях) 800 x 600
Фоновая подсветка
● СНО фоновой подсветки (при 25 ℃) 50 000 h
Элементы управления
Элементы управления Мембранная клавиатура
Клавиатура
● Функциональные клавиши 36 функциональных клавиш, 36 со светодиодами
— Число функциональных клавиш со светодиодами 36
● Клавиши со светодиодами   Да
● Системные клавиши   Да
● Ввод цифровых/буквенных символов Да/да
— Шестнадцатеричная клавиатура Да
● Управление несколькими клавишами Да
— Число клавиш при управлении несколькими клавишами 2
Сенсорное управление
● Исполнение в виде сенсорного экрана   Нет
Способ присоединения
● Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
Вид конструкции/монтаж
максимально допустимый угол наклона без принудительной вентиляции 35°
Напряжение питания
Вид напряжения питания   пост. ток
Входной ток
Потребление тока (номинальное) 1,5 A
Импульс тока при включении I²t 4 A²·s
Мощность
Нормальная потребляемая мощность 36 W
Запоминающее устройство
Вид запоминающего устройства Флэш-память/ОЗУ
подходящее ЗУ для пользовательских данных 12 288 kbyte
Время
Часы
● Тип Аппаратные часы, с буферизацией, синхронизацией
● Аппаратные часы (часы точного времени) Да
● буферные Да
● синхронизируемые Да
Интерфейсы
Интерфейсы/тип шины 1 x RS422, 1 x RS485, 2 x Ethernet (RJ45)
Число интерфейсов RS 485 1
USB-разъем 2 x USB
Слот для карты CF-Card 1 x слот для карты CF-Card
Слот для мультимедийной карты 1x разъем для Multimedia Card, до макс. 128 МБ
Промышленный Ethernet
● Интерфейс Industrial-Ethernet 2 x Ethernet (RJ45)
Протоколы
PROFINET IO   Да
PROFIsafe   Нет
PROFIBUS Да
MPI Да
Протоколы (Ethernet)
● TCP/IP Да
Протоколы (оконечное соединение)
● Sm@rtServer Да
Другие протоколы
● MODBUS   Да
● другие системы шин   Да
ЭМС
Излучение радиопомех согласно EN 55 011
● Класс граничных значений A, для применения в промышленных районах Да
Степень защиты и класс защиты
Спереди IP65, NEMA 4, NEMA 12 (в смонтированном состоянии)
IP (спереди) IP65
IP (сзади) IP20
Стандарты, допуски, сертификаты
Сертификаты CE, cULus, C-TICK, NEMA 4, NEMA 12
cULus Да
ЭМС Продукт предназначен для эксплуатации в промышленных районах. В случае применения в жилых районах должно быть обеспечено соответствие излучения радиопомех классу граничных значений B согласно EN 55011. Подробную информацию об этом см. в документации пользователя
Окружающие условия
Температура окружающей среды при эксплуатации
● мин.   0 °C
● макс.   50 °C
Температура окружающей среды при хранении/транспортировке
● мин. -20 °C
● макс. 60 °C
Относительная влажность воздуха
● Эксплуатация, макс. 90 %
Операционные системы
Операционная система Windows CE
Проектирование
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептурами Да
Программное обеспечение для проектирования
● STEP 7 Basic (TIA Portal)   Нет
● STEP 7 Professional (TIA Portal)   Нет
● WinCC flexible Compact   Нет
● WinCC flexible Standard   Да
● WinCC flexible Advanced   Да
● WinCC Basic (TIA Portal)   Нет
● WinCC Comfort (TIA Portal)   Да
● WinCC Advanced (TIA Portal)   Да
● WinCC Professional (TIA Portal)   Да
● Инструмент для проектирования WinCC flexible Standard не ниже версии 2007 (заказывается отдельно)
● 2. пакет для проектирования WinCC flexible Standard
— Версия Версия 2007
— Инструмент для проектирования WinCC flexible
— Вид Стандарт
Языки
Языки онлайн
● Число языков онлайн/языков исполнения 16
Языки проекта
● Языки проекта 32
Функции WinCC (TIA Portal)
Библиотеки Да
Программа планирования задач Да
Вспомогательная система Да
● Число символов в информационном тексте 70
Система оповещения
● Число классов сообщений 32
● Число сообщений 4 000
● Битовые сообщения Да
— Число битовых сообщений 4 000
● Аналоговые сообщения Да
— Число аналоговых сообщений 200
● Сообщения ЦП Да
● Системные сообщения HMI Да
● Системные сообщения ПЛК Да
● Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
● Длина сообщения 80
● Строк 1
● Число значений технологических параметров на одно сообщение 8
● Индикатор сообщений Да
● Первое/последнее значение Да
Управление рецептурами
● Число рецептур 500
● Наборов данных на рецептуру 1 000
● Элементов на один набор данных 1 000
● Память рецептур Встроенная флэш-память 128 Кбайт, расширяемая
Переменные
● Число переменных на устройство 2 048 4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008
● Число переменных на одно изображение 400
● Число переменных 2 000
● Начальные значения 2 048
● Предельные значения Да
● Мультиплексы Да
● Структуры Да
● Тип – дата и время 2 048
Изображения
● Число проектируемых изображений 500
● Шаблоны Да
● Проектируемый начальный экран Да
● Выбор изображений посредством ПЛК Да
● Передача номеров изображений посредством ПЛК Да
Графические объекты
● Текстовые объекты 30000 текстовых элементов
● Полей ввода-вывода на изображение 400
● Число полей даты/времени 400
● Возврат Да
● Графические объекты Растровые изображения, иконки, векторная графика
— Иконки 2 000
Комплексные графические объекты
● Состояние/управление при SIMATIC S7
● Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
— Число объектов на проект 2 000
— Число графиков на одно изображение 20
● Методы Тренд/профиль
● Линии предельных значений Да
● Число строк на изображение 20
● Линии предельных значений Да
● буквенно-цифровые поля 300
● буквенно-цифровые поля на изображение 400
● цифровые поля 2 048
● цифровые поля на изображение 400
● Поля ввода пароля 2 048
● Число ползунков на одно изображение 20
● Число аналоговых индикаторов на изображение 20
● Число видимых переключателей на проект 400
● видимые переключатели на изображение 400
● невидимые переключатели на изображение 400
● Число переключателей состояния на проект 400
● Число переключателей состояния на изображение 400
● Число многопозиционных переключателей на проект 400
● Многопозиционный переключателей на изображение 400
● Число сигнальных ламп на проект 400
● Сигнальных ламп на изображения 400
Атрибуты для динамических объектов
● Изменение цвета Да
● Перемещение X/Y Да
● Затемнение Да
Списки
● Число текстовых списков на проект 500
● Число текстовых списков на изображение 400
● Число элементов в текстовом списке 256
● Число графических списков на проект 500
● Число графических списков на изображение 400
● Число элементов в графическом списке 256
Архивирование
● Число архивов на устройство 50
● Число точек измерения 50
● Число элементов в архиве 50 000
● Архив сообщений Да
● Архив значений технологических параметров Да
● Способы архивирования Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров
— Последовательный архив Да
— Круговой архив Да
● Место сохранения Карта CF-Card, карта SD/MMC, Ethernet, USB-накопитель
— Карта CF-Card Да
— Ethernet Да
● Формат хранения данных CSV-файл, читаемый, например, MS Excel, MS Access
— CSV Да
● внешняя обработка читаемый, например, MS Excel, MS Access и т. д.
● Размер архива зависит от свободной памяти на внешней карте/накопителе или от свободной памяти НЖМД через сетевой диск
● Онлайн-обработка по кривым
— по кривым Да
Фильтры
● цикличный Да
● Допуск Да
● Изменение Да
Безопасность
● Число групп пользователей 50
● Число полномочий пользователей 32
● Экспорт/импорт паролей Да
Поддержка носителей данных
● Карта CF-Card Да
● Жесткий диск Да
Протоколирование через принтер
● Протоколирование/печать Сообщения, отчет (протокол смены), цветная печать, печатная копия
Передача данных (загрузка с носителя/на носитель)
● Передача данных проектирования MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных
Интерфейс с технологическим оборудованием
● Соединение для управления Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения"
● S7-1200   Да
● S7-1500   Да
● S7-200 Да
— PPI (двухточечное соединение) Да
— Сеть PPI Да
— MPI Да
— PROFIBUS DP Да
● S7-300/400 Да
— MPI Да
— PROFIBUS DP Да
— PROFINET Да
● S5 Да
— PROFIBUS DP Да
● TI 505 Да
● Allen Bradley (DF1) Да
● Allen Bradley (DF485) Да
● Mitsubishi (FX) Да
● Mitsubishi (MP4) Да
● Telemecanique (Uni-Telway) Да
● OMRON (Host Link) Да
● Modicon (Modbus RTU) Да
● GE-Fanuc (SNP) Да
Функции
● Повтор нажатия клавиши Да
● Порядок табуляции Да
● Вычислительная функция Да
● Анимация Да
Специальные инструменты/средства проектирования
● Резервирование/восстановление вручную Да
● Моделирование Да
● Переключение устройств Да
● Функция передачи данных Delta-Transfer Да
● Функция контроля аккумуляторной батареи и ОЗ Да
Возможность расширения/открытость
● Программа Open Platform Да
Периферийные устройства/опции
Периферийные устройства Принтер, карт-ридер, устройство для считывания штриховых кодов
● SIMATIC HMI карта памяти MM: Мультимедийная карта Да
● SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
● USB-накопитель Да
Возможность загрузки дополнительных программных компонентов Да
Размеры
Ширина лицевой панели корпуса 483 mm
Высота лицевой панели корпуса 310 mm
Монтажный вырез, ширина 450 mm
Монтажный вырез, высота 290 mm
Монтажная глубина 59 mm
Массы
Масса (без упаковки) 5,5 kg

Обзор

  • Оперативное управление и мониторинг на уровне производственных машин и установок.
  • Опциональное использование дополнительного программного обеспечения, совместимого с операционной системой Windows CE. Например, дополнений для WinCC flexible.
  • Сочетание прочности панели оператора с гибкостью компьютера.
  • Опциональная поддержка функций S7-совместимого программируемого контроллера в сочетании с программным обеспечением WinAC MP 377.
  • Графические 12.1", 15" или 19" TFT дисплеи с поддержкой 64k цветов.
  • MP 377 12" Touch, MP 377 15" Touch и MP 377 19" Touch:
    с сенсорной аналоговой резистивной клавиатурой
    MP 377 12" Keys:
    38 системных клавиш, 36 программируемых функциональных клавиш с встроенными светодиодами.
  • SIMATIC MP 377 PRO 15" Touch:
    в прочном алюминиевом корпусе со степенью защиты IP65 со всех сторон.
  • Полный набор встроенных интерфейсов:. MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP).
  • SIMATIC MP 377 INOX 15" Touch:
    Модификация MP 377 15" Touch с фронтальной панелью из нержавеющей стали (DIN EN 1672-2) для использования в пищевой промышленности и на предприятиях по производству напитков.



Заказной номер

6AV6644-0AA01-2AX0

6AV6644-0AB01-2AX0

Диапазон рабочих температур

0 ... +50 °C, допускается появление конденсата

Защитное покрытие

Защитное покрытие печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации

Условия эксплуатации

Относительная влажность

5 ... 100 %, допускается появление конденсата

Биологически активные вещества

По EN 60721-3-3, класс 3B2: плесень, споры грибка

Химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2)

Механически активные вещества

По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)

Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)

1080 ... 795 гПа (-1000 … +2000 м)
диапазон рабочих температур

795 ...658 гПа (+2000 ... + 3500 м)
снижение на 10K

658 … 540 гПа (+3500 … +5000 м)
снижение на 20 K


1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) При эксплуатации в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!



Особенности

  • Является составной частью концепции полностью интегрированной автоматизации (TIA):
    Повышает производительность, минимизирует издержки на инжиниринг, снижает затарты жизненного цикла
  • Возможно модульное расширение со следующими опциями
    • Программный ПЛК SIMATIC WinAC MP 2007
    • WinCC flexible/Sm@rtAccess для коммуникаций между системами SIMATIC HMI
    • WinCC flexible/Sm@rtService для удаленной поддержки и сервиса на  оборудовании/заводе через intranet/Internet
    • WinCC flexible/OPC-Server для коммуникаций с приложениями от различных производителейs
    • MS Pocket Internet Explorer (уже включенный в состав поставки)
    • MS Viewer для файлов Word, Excel и PDF (уже включен в сотав поставки)
  • Уменьшение стоимости обслуживаания и начальных затрат за счет:
    • Резервного копирования/востановления по Ethernet (TCP/IP), USB, MPI, PROFIBUS DP или опционально через карты CF/SD/Multi Media Card
    • Удаленной загрузки/выгрузки конфигурации и прощивки операционной системы
    • Возможности перегрузки специфических драйверов
    • Длинного жизненного цикла лампы задней подсветки
  • Графическая библиотека укомплектована готовыми к использованию объекты отображения
  • Возможность использования во всем мире:
    • Набор до 32 языков при конфигурировании (включая азиатские и кириллические)
    • До 16 языков могут быть загружены в панель и динамически переключаться
  • Стандартные аппартные и прграммные интерфейсы для повышения гибкости:
    • Слот для CF карт и слот для SD/Multi Media карт для расширения памяти, сохранение/востановление конфигурации
    • Ethernet (TCP/IP) для обмена данными, загрузки проектов и связи с SIMATIC S7
    • Стандартный для Windows формат хранения (CSV) для архивов и рецептур дает возможность дальнейшей их обработки с помощью стандартных инструментальных средств (например Microsoft Excel)


Область применения

Многофункциональные панели серии SIMATIC MP 377 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.
Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.



Дизайн

  • Цветной дисплей TFT с рабочьей диагональю экрана 12.1", 15.1" или 19", 64 k цветов
  • MP 377 12" Key
    Мембранная клавиатура, 38 системных клавиш, 36 функциональных программируемых клавиш с возможностью нанесения маркировки (36 со светодиодами)
  • MP 377 12" Touch, 15" Touch и 19" Touch:
    Сенсорный экран (аналоговый/резистивный)
  • Компактный дизайн с небольшой глубиной монтажа
  • Лицевая сторона устойчива к воздействию различных масел, жиров и обычных моющих средств
  • Степпень защиты IP65/NEMA 4x/NEMA 12 (лицевой стороны) или IP20 (задней стороны панели)
  • Разъемы для подключения питания постоянного тока 24 В
  • Интерфейсы:
    • интерфейс RS 485/RS 422 для подключения к ПЛК (MPI, PROFIBUS DP до 12 Мбит/сек)
    • USB для подключения мыши, клавиатуры, принтера, считывателя штрих-кодов и дистанционной загрузки/выгрузки конфигурации
    • Ethernet (TCP/IP) для обмена данными с ПК более высокого уровня, соединения с сетевым принтером и загрузки/выгрузки конфигурации; также возможно подключение с SIMATIC S7
  • Слот для Compact Flash карт (CF карты)
  • Слот для SD/Multi Media карт
  • 512 КБайт независимой  от питания памяти для WinAC MP 377 (сохранение блоков данных, таймеров, счетчиков и области меркеров)


Функции

  • Отображение и изменение параметров процесса
  • Функциональные клавиши (только для MP 377 12" Key)
    для прямого запуска функций и акций. До 16 функций можно привязать к каждой функциональной клавише. Функциональные клавиши могут использоваться прямо как входные сигналы периферии PROFIBUS DP.
  • Визуализация процесса:
    • MP 377 12"
      разрешение SVGA (800 x 600 пикселей)
      MP 377 15" Touch
      разрешение XGA (1024 x 768 пикселей)
      MP 377 19"
      разрешение SXGA (1280 x 1024 пикселей)
    • векторная графика (различные линии и фигуры)
    • динамическое позиционирование, отображение/скрытие объектов
    • пиксельная графика, кривые трендов и гистограммы
    • отображение до 8 кривых в окне трендов;
      графическое представление кривых с функциями прокрутки и увеличения обеспечивает доступ к историческим (архивным) данным и позволяет свободно выбирать временные интервалы для отображаемых данных
    • полный набор библиотек (библиотека символов SIMATIC HMI)
    • экранные объекты: регулятор, измерительный прибор, часы
    • функция циклической обработки с использованием таймера для задания цикла
  • Функция мультиплексирования переменных
  • Система сообщений
    • дискретные и аналоговые сообщения (сообщения по изменению значения) так же как и для ALARM_S сообщений из контроллеров SIMATIC S7 и SIMOTION
    • свободно определяемые классы сообщений (например сообщения о рабочем состоянии/сбоях) для определения вида выводимых сообщений и если нужно подтверждения сообщенй
    • сообщения о рабочих состояниях и неисправностях, сопровождающие тренды архивных данных
    • конфигурируемые на этапе разработки идентификатор наличия сообщений, окно сообщений и строка сообщений
  • Архивирование сообщений и значений процесса (на карту CompactFlash или сетевой диск по Ethernet)
    • различные типы архивов: кратковременный и последовательный
    • хранение архивных данных в стандартном формате Windows (CSV)
    • оценка значений процесса в выбранное время на трендах
    • статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Журнал регистрации сообщений
  • Функции печати (см "Рекомендуемые принтеры”)
  • Переключение языков
    16 языков в режиме исполнения, 32 языка в среде конфигурирования включая Азиатские и Кирилические наборы сисмволов
  • Система управления рецептами
    • с дополнительными носителями информации (на SD/CompactFlash картах)
    • редактирование данных рецептур на панели в Online/offline
    • хранение данных рецептов в стандартном формате Windows (CSV)
    • обработка с помощью стандартных инструментальных средств MS Excel и MS Access
  • Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7
  • Выбор рабочего экрана с ПЛК
    поддержка подсказок оператору со стороны ПЛК
  • Вывод на экран документов в формате HTML с помощью MS Pocket Internet Explorer
  • Язык программирования Visual Basic Script, гибкий в применении благодаря наличию новых функций, включая работу с переменными (операции сравнения, циклы, и т.д.)
  • Тексты справок
    для диаграмм процесса, сообщений и переменных
  • Арифметические функции
  • Контроль предельных значений
    для диаграмм процесса, сообщений и контроль входов и выходов
  • Постоянное окно;
    • задаваемая постоянная область экрана для вывода важной не специфических для текущего экрана информации (например, важных значений процесса, даты и времени)
    • постоянное окно расширяется концепцией шаблона экрана
  • Простота проектирования и сопровождения благодаря:
    • сохранение и загрузка (Backup/Restore) полной конфигурации (операционной системы, записей рецептур и паролей) на внешнюю карту памяти (CF/SD/Multi Media карты) или по Ethernet
    • сохранение и востановление полной конфигурации (операционной ситемы, записей рецептур и паролей) на жесткий диск ПК
    • загрузка и выгрузка по Ethernet/USB/MPI/PROFIBUS DP/модему и с использованием CF или SD/Multi Media карт
    • автоматическая идентификация канала передачи
    • симуляция сконфигурированной панели прямо на ПК с WinCC flexible
  • Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров
  • Централизованно модифицируемые специфические для проекта лицевые панели
  • Постоянное окно расширяется концепцией шаблона экрана;
    • создание шаблонов экрана:
  • Администрирование пользователей (безопасность)
    • ориентированная на пользователя защита доступа в соответствии с требованиями специфического сектора
    • идентификация по имени пользователя и паролю
    • специфические для группы пользователей права доступа
  • Объектна модель среды исполнения Visual Basic
  • Сервисные функции (опционно с "WinCC flexible /Sm@rtService")
    • генерация Email
    • удаленный контроль панели основанный на Internet Explorer
    • Web Сервер со стандартными страницами HTML для вывода статуса панели и ее контроля
  • Функции клиент/сервера  (опция "WinCC flexible /Sm@rtAccess")
    • удаленное управление и визуализации экранов других систем SIMATIC HMI (панелей и ПК)
    • работа на заводском уровне с требуемой информацией и архивами процесса


Интеграция

MP 377 может подключаться к:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC Software/Slot PLC
  • Ethernet communication with SIMATIC S7
  • SIMATIC S5
  • SIMATIC 505
  • SINUMERIK
  • SIMOTION
  • ПЛК других производителей:
    • Allen Bradley
    • Mitsubishi
    • Telemecanique
    • LG GLOFA GM
    • Modicon
    • GE-Fanuc
    • Omron
  • По Ethernet (TCP/IP) к ПК верхнего уровня, сетевому принтеру
  • Работа по Multi-protocol
  • Работать как OPC XML сервер (опция  "WinCC flexible /OPC server")
  • Коммуникации по HTTP протоколу с другими панелями и ПК SIMATIC HMI (с опцией "WinCC flexible /Sm@rtAccess")
  • SINUMERIK
    (опционально с "Sinumerik HMI copy license WinCC flexible CE"; "Sinumerik HMI engineering package WinCC flexible" дополнительно требуется для конфигурирования;

Для дальнейшей информации смотри Каталог NC 60)



Конфигурация

Конфигурирование панелей производится в программном пакете SIMATIC WinCC flexible Standard или Advanced (смотри программное обеспечение SIMATIC WinCC flexible HMI).

Проекты созданные в ProTool могут быть перенесены в формат проекта WinCC flexible.

Приложения/опции

  • WinCC flexible/ProAgent
    Опция предназначена для быстрой диагностики ошибок в системе и оборудовании для SIMATIC S7 и SIMATIC HMI (смотри программное обеспечение для диагностики SIMATIC ProAgent)
  • Программный контроллер WinAC MP 2007 PLC для Multi Panels
  • Опция WinAC MP377 для MP377 (Программный контроллер эквивалентный по производительности CPU 317)
    Периферия может быть подсоединена по Profibus DP
  • WinCC flexible/Sm@rtAccess;
    Опция для удаленной визуализации и управления, а так же для коммуникаций между различными панелями и ПК на основе SIMATIC HMI (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible/Sm@rtService;
    Опция для удаленной поддержки и сервиса панелей на машинном уровне по intranet/Internet (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)
  • WinCC flexible/OPC server
    Связь с приложениями (например MES, ERP или приложения для офиса) от различных производителей (смотри опции для SIMATIC WinCC flexible/WinCC flexible RT)

MP 377 PRO 15"





Похожие товары

SIMATIC MP 377 12" KEY

Изделие: 6AV6644-0BA01-2AX0
SIMATIC КЛАВИАТУРНАЯ МУЛЬТИПАНЕЛЬ MP 377 12" KEY, ОС WINDOWS CE 5.0, 12" ЦВЕТНОЙ TFT-ДИСПЛЕЙ, ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ 12 МБ, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2007 Продукт больше не поставляется. Замена продукта на: 6AV6644-0BA01-2AX1

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIMATIC MP 277 10" TOUCH

Изделие: 6AV6643-0CD01-1AX0
*** SPARE PART*** SIMATIC MP 277 10" TOUCH MULTI PANEL 10,4" TFT DISPLAY 6 MB USER MEMORY CONFIG: WINCC FLEXIBLE 2005 STANDARD SP1 Продукт больше не поставляется. Замена продукта на: 6AV6643-0CD01-1AX1

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
SIPLUS HMI MP377 12'' TOUCH

Изделие: 6AG1644-0AA01-4AX0
SIPLUS HMI, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ MP377 12'' TOUCH, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6AV6644-0AA01-2AX0 Sorry, but this product is currently not available. For further Information kindly contact your local Siemens sales Support.

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ
"SIMATIC MP 277 8"" KEY

Изделие: 6AV6643-0DB01-1AX1
"SIMATIC MP 277 8"" KEY, КЛАВИАТУРНАЯ МУЛЬТИПАНЕЛЬ С ДОЛГОВРЕМЕННОЙ ПАМЯТЬЮ, 7,5"" TFT ЭКРАН, 6 MB ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 STANDARD SP1 ИЛИ ВЫШЕ"

Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

Наши услуги

36 реализованных проекта

Производители

PHH 600300589924
ИКК KZ87826A1KTD2014870
БИК ALMNKZKA AO "АТФ" Банка с Алматы
БИН 101040014805
Разработка сайта
ТОО «Control Link» | Республика Казахстан | г. Алматы | Ауэзовский район | ул. Толе Би | д. 302, Литер Д | офис № 205 Компания ТОО CONTROL LINK создана в 2010 г. как инжиниринговая компания с целью комплексных поставок и внедрения средств автоматизации технологических процессов (АСУ ТП), систем обеспечения связи, контроля и безопасности на объекте. Company Formation CONTROL LINK LLP was created in 2010 as an engineering company for the purpose of integrated supply and implementation of process automation (APCS) systems, communication, control and security at the facility.
РНН 600300589924 | ИИК KZ67826A1KZTD2014970 | БИК АLMNKZKA АО «АТФ Банк» | г.Алматы БИН 101040014805
Адрес:

г. Алматы, Ауэзовский район
ул. Толе Би 302, Литер "Д"
офис № 205

Телефон:

+7 (727) 268-0321
+7 (701) 082-9486
+7 (707) 493-7210

Факс:

+7 (727) 268-0321

Яндекс.Метрика
