Коммуникационный модуль CM 1243-2 для контроллера S7-1200

Коммуникационный модуль CM 1243-2 это ведущее (мастер) устройство AS-интерфейса для контроллера SIMATIC S7-1200, которое обладает следующими характеристиками:

• Подключение через AS-интерфейс до 62 ведомых (слейв) устройств
• Возможность передачи оцифрованных аналоговых значений (аналоговые профили 7.3 и 7.4)
• Поддерживает все функции ведущего устройства AS-интерфейса спецификации (версии) V3.0
• Индикация режима работы светодиодом, расположенном на фронтальной панели устройства
• Индикация неисправностей - падение напряжения на шине AS-интерфейса, неправильная конфигурация сети, неисправность периферии, при помощи светодиода за фронтальной панелью
• Компактный корпус устройства в стиле SIMATIC S7-1200
• Напряжение питания 24 В и опционально модуль гальванической развязки DCM 1271, т.е. возможно использовать стандатрный источник питания 24 В.
• Конфигурирование и диагностика чере TIA портал

Дизайн

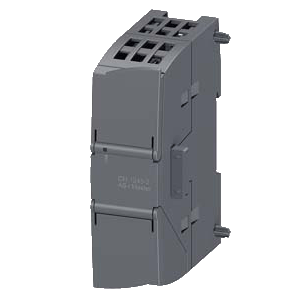

Коммуникационный модуль CM 1243-2 устанавливается с левой стороны контроллера S7-1200 подключается к нему через боковые контакты.

Модуль содержит:

Разъёмы для двух кабелей AS-интерфейса  (внутри соединены перемычками) с винтовыми зажимами

• Один разъём для подключения функциональной земли
• Светодиоды для отображения состояния устройства и неисправностей подключённых ведомых (слейв) устройств
• Съёмная клеммная колодка с винтовыми зажимами включена в поставку для более удобного монтажа.

Функции

Коммуникационный модуль CM 1243-2 поддерживает все функции AS-интерфеса Спецификации V3.0.

Цифровые данные от ведомых устройств AS-интерфейса могут быть доступны в процессе обработки в S7-1200.

Изменение режима работы, автоматическое изменение конфигурации ведомых устройств и переадресация производятся при помощи панелиуправления CM 1243-2 в TIA портале.

Опционально модуль гальванической развязки данных DCM 1271 интегрирован внутрь для определения КЗ на землю кабеля  AS-интерфейса. Встроенное реле перегрузки разрывает цепь AS-интерфейса если сила тока превышает 4 A.

Замечания по безопасности

Более подробно меры по безопасности см. http://www.siemens.com/industrialsecurity.

Конфигурация

Для конфигурации коммуникационного модуля CM 1243-2, Вам потребуется STEP 7 V11+Servicepack 2 или выше.

Программное обеспечение имеет дружелюбный интерфейс для конфигурации и диагностики ведущего и ведомых устройств.

С другой стороны, Вы также можете сконфигурировать Вашу сеть AS-интерфейса через панель управления интегрированную в  TIA портал/STEP7.

• Большая гибкость и функциональность при использовании контроллера SIMATIC S7-1200, в результате значительное увеличение количества цифровых и аналоговых входов и выходов
• Очень простая конфигурация и диагностика AS-интерфейса через STEP7 V11 (TIA портал)
• Нет необходимости в специальном источнике питания для AS-интерфейса с напряжением питания 24В. Возможно подключение к обычному источнику питания при использовании модуля гальванической развязки данных AS-интерфейса DCM 1271. Более подробно см. источники питания и модули развязки.
• Светодиоды для отображения состояния и неисправностей для быстрой диагностики
• Контроль за напряжениемв кабеле AS-интерфейса

Коммуникационный модуль CM 1243-2 это ведущее устройство AS-интерфейса для подключения к контроллеру SIMATIC S7-1200. Использование данного модуля позволяет значительно увеличить количество входов и выходов (максимально 496 DI / 496 DO AS-интерфейса на один коммуникационный модуль).

Встроенная функция обработки аналоговых сигналов также позволяет передавать их через AS-интерфейс в контроллер S7-1200 (до 31 стандартных аналоговых ведомых устройств на один коммуникационный модуль, в каждом ведомом до 4 каналов, или до 62 A/B аналоговых ведомых, в каждом ведомом до 2 каналов).
