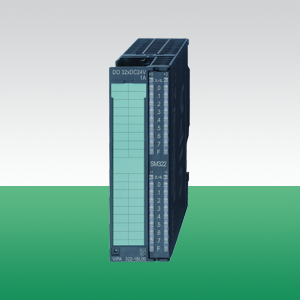

Модуль дискретных выходов DO 32xDC 24V, 1 A, четыре группы
|
Наименование
|
SM 322 |
|
Тип
|
322-1BL00 |
|
Описание
|
Используется в системах VIPA 300S, для вывода сигналов на управляющие механизмы. |
|
Габаритные размеры,
В х Ш х Г, мм
|
40 mm x 125 mm x 120 mm |
|
Сайт производителя
|
www.vipa.de |
|
Монтаж
|
Профильная рейка 390-xxxx |
|
Температура окружающей среды
|
0 °C .. 60 °C |
|
Серия
|
300S |
|
Количество выходов
|
32 |
|
Тип выходного сигнала
|
24VDC |

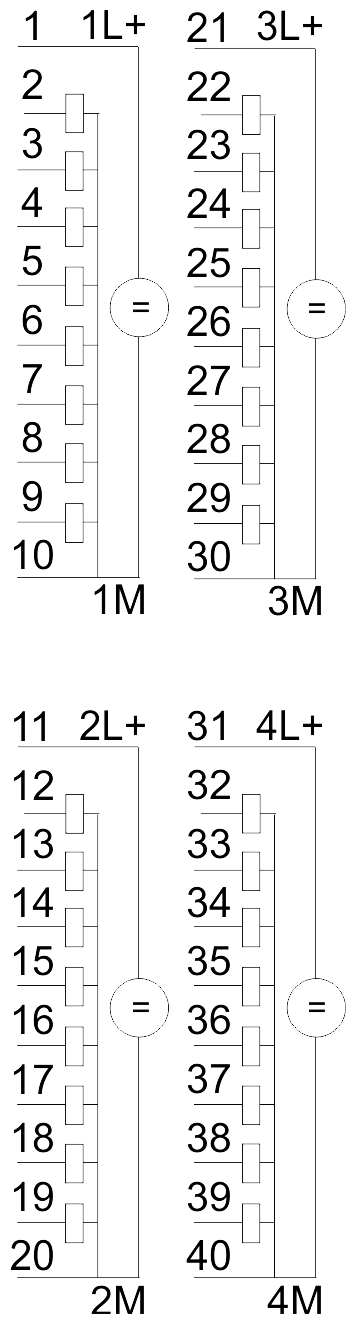

Pin assignment Circuit diagram Status monitor
| Pin | Assignment |
Circuit |

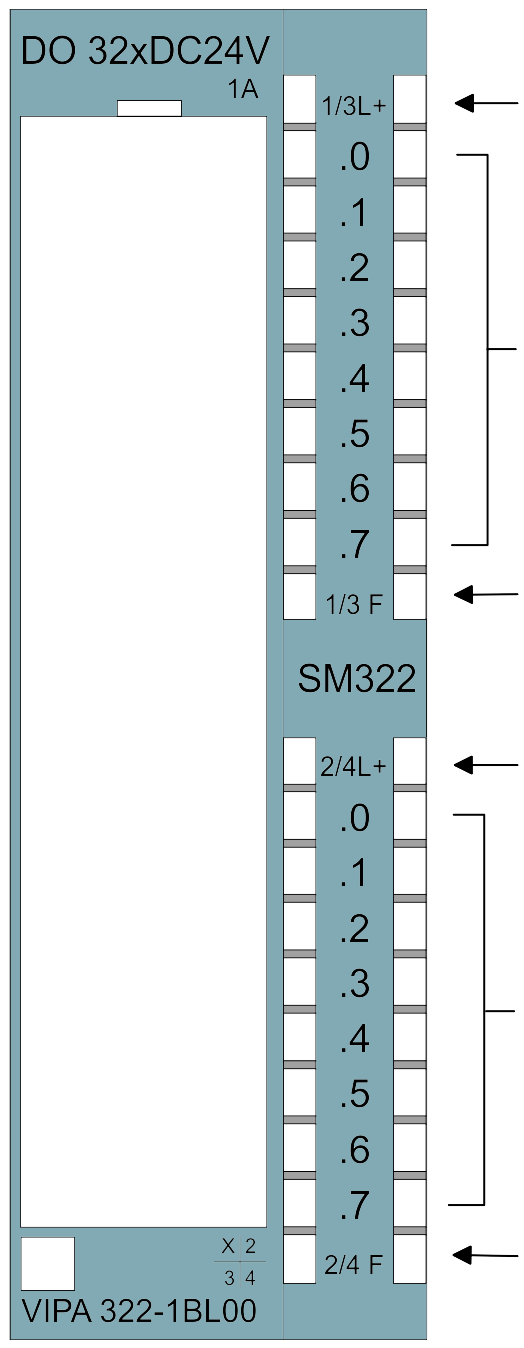

LED | Description | |
| 1 | Supply voltage 1L+ |  |
 |
1/3L+, | LEDs (green) |
| 2...9 |
Output |
2/4L+ | supply voltage is on | ||
| 10 |
Ground 1 |
.0 | LEDs (green) | ||
| 11 |
Supply voltage 2L+ |
... | Q+0.0 to Q+3.7 | ||
| 12...19 | Output
Q+1.0...Q+1.7 |
.7 |
As soon as an output is active, |
||
| 20 | Ground 2 | 1/3F, | LED (red) | ||
| 21 | Supply voltage 3L+ | 2/4F | Error when overload or short circuits | ||
| 22...29 | Output
Q+2.0...Q+2.7 |
||||
| 30 | Ground 3 | ||||
| 31 |
Supply voltage 4L+ |
||||
| 32...39 |
Output |
||||
| 40 | Ground 4 |
 |
Фронтальный соединитель для модулей серии 300S392-1AM00 40 контактов с винтовыми клеммами |
|
Фронтальный соединитель для модулей серии 300S392-1BM01 40 контактов с пружинными клеммами |
 |
Фронтальный соединитель922-6BC50 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м |
| |
Фронтальный соединитель922-6BD20 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м |
|
Фронтальный соединитель922-6BF00 40 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м |
Order no. |
322-1BL00 |
| Type | SM 322 |
General information |
|
| Note | - |
| Features | 32 outputs, in groups of 8 DC 24 V Output current 1 A |
| SPEED-Bus | - |
Current consumption/power loss |
|
| Current consumption from backplane bus | 200 mA |
| Power loss | 6 W |
Technical data digital outputs |
|
| Number of outputs | 32 |
| Cable length, shielded | 1000 m |
| Cable length, unshielded | 600 m |
| Rated load voltage | DC 24 V |
| Current consumption from load voltage L+ (without load) | 30 mA |
| Total current per group, horizontal configuration, 40°C | 2.5 A |
| Total current per group, horizontal configuration, 60°C | 2.5 A |
| Total current per group, vertical configuration | 2.5 A |
| Output current at signal "1", rated value | 1 A |
| Output delay of "0" to "1" | 150 µs |
| Output delay of "1" to "0" | 100 µs |
| Minimum load current | - |
| Lamp load | 6 W |
| Parallel switching of outputs for redundant control of a load | possible (only outputs group) |
| Parallel switching of outputs for increased power | not possible |
| Actuation of digital input |  |
| Switching frequency with resistive load | max. 1000 Hz |
| Switching frequency with inductive load | max. 0.5 Hz |
| Switching frequency on lamp load | max. 1 Hz |
| Internal limitation of inductive shut-off voltage | L+ (-52 V) |
| Short-circuit protection of output | yes, electronic |
| Trigger level | 1.5 A |
| Number of operating cycle of relay outputs | - |
| Switching capacity of contacts | - |
| Output data size | 4 Byte |
Status information, alarms, diagnostics |
|
| Status display | green LED per channel |
| Interrupts | no |
| Process alarm | no |
| Diagnostic interrupt | no |
| Diagnostic functions | no |
| Diagnostics information read-out | none |
| Supply voltage display | green LED per group |
| Group error display | red SF LED |
| Channel error display | none |
Isolation |
|
| Between channels | |
| Between channels of groups to | 8 |
| Between channels and backplane bus | |
| Insulation tested with | DC 500 V |
Datasizes |
|
| Input bytes | 0 |
| Output bytes | 4 |
| Parameter bytes | 0 |
| Diagnostic bytes | 0 |
Housing |
|
| Material | PPE |
| Mounting | Rail System 300 |
Mechanical data |
|
| Dimensions (WxHxD) | 40 mm x 125 mm x 120 mm |
| Weight | 260 g |
Environmental conditions |
|
| Operating temperature | 0 °C to 60 °C |
| Storage temperature | -25 °C to 70 °C |
Certifications |
|
| UL508 certification | yes |
