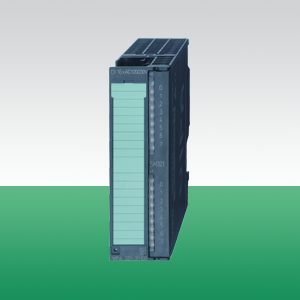

SM 321, 16DI, AC120/230V, four groups

Изделие: 321-1FH00


Краткое описание:
16 каналов 120/230 В перем.тока
Производитель: VIPA
Вес: 0.24 кг.
68226 64815
БЫСТРЫЙ ЗАКАЗ

SM 321 321-1FH00

Модуль дискретных входов DI 16xAC 120/230V, четыре группы

Наименование
SM 321
Тип
321-1FH00
Описание

Используется в системах VIPA 300S, для подключения датчиков положения,

уровня, и других датчиков с выходом 120/220 В переменного тока.

Габаритные размеры,
В х Ш х Г, мм
40 mm x 125 mm x 120 mm
Сайт производителя
www.vipa.de
Монтаж
Профильная рейка 390-xxxx
Температура окружающей среды
0 °C .. 60 °C
Серия
300S
Количество входов
16
Тип входного сигнала
120/230 VAC

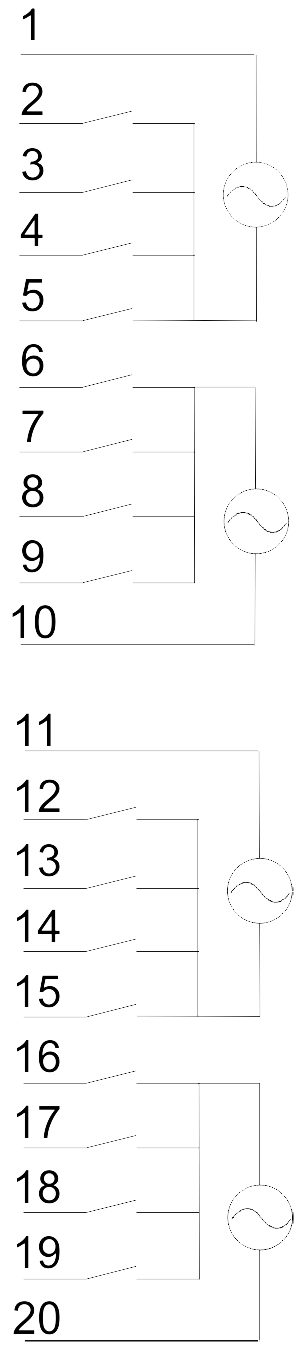

Pin assignment Circuit diagram Status monitor

Pin  Assignment

Circuit
diagram

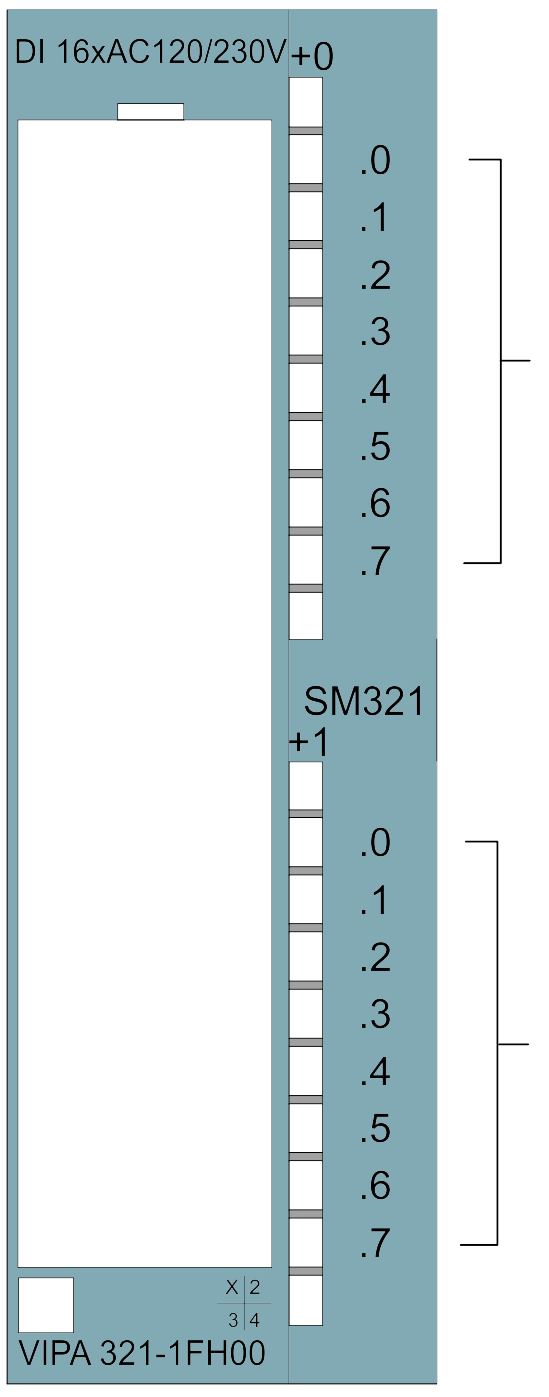

  LED   Description
 1  Neutral conductor                    .0  LEDs (green)
 2  Input I+0.0  ...  I+0.0 to I+1.7
 3  Input I+0.1

.7



I+1.0 to I+1.7
from ca. AC 79V on, the signal is recognized as "1"
and the according LED is activated

 4  Input I+0.2
 5  Input I+0.3
 6  Input I+0.4
 7  Input I+0.5
 8  Input I+0.6
 9  Input I+0.7
 10  Neutral conductor
 11  Neutral conductor
 12  Input I+1.0
 13  Input I+1.1
 14  Input I+1.2
 15  Input I+1.3
 16  Input I+1.4
 17  Input I+1.5
 18  Input I+1.6
 19  Input I+1.7
 20  Neutral conductor



Дополнительные принадлежности





Фронтальный соединитель для модулей серии 300S

392-1AJ00

20 контактов с винтовыми клеммами


Фронтальный соединитель для модулей серии 300S

392-1BJ00

20 контактов с пружинными клеммами


Фронтальный соединитель

922-3BC50

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 2,5 м


Фронтальный соединитель

922-3BD20

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 3,2 м

Фронтальный соединитель

922-3BF00

20 контактов с винтовыми клеммами, смонтированный жгут изолированных проводов сечением 0,5 кв. мм и длиной 5 м

Order no.

321-1FH00

Type SM 321

General information

Note -
Features 16 inputs, in groups of 4
AC 120/230 V
SPEED-Bus -

Current consumption/power loss

Current consumption from backplane bus 35 mA
Power loss 5 W

Technical data digital inputs

Number of inputs 16
Cable length, shielded 1000 m
Cable length, unshielded 600 m
Rated load voltage AC 120/230 V
Current consumption from load voltage L+ (without load) -
Rated value AC 120/230 V
Input voltage for signal "0" AC 0...40 V
Input voltage for signal "1" AC 79...264 V
Input voltage hysteresis -
Frequency range 47...63 Hz
Input resistance -
Input current for signal "1" 7 mA
Connection of Two-Wire-BEROs possible
Max. permissible BERO quiescent current 1.5 mA
Input delay of "0" to "1" 25 ms
Input delay of "1" to "0" 25 ms
Number of simultaneously utilizable inputs horizontal configuration 16
Number of simultaneously utilizable inputs vertical configuration 16
Input characteristic curve -
Initial data size 2 Byte

Status information, alarms, diagnostics

Status display green LED per channel
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display none
Group error display none
Channel error display none

Isolation

Between channels
Between channels of groups to 4
Between channels and backplane bus
Insulation tested with DC 4000 V

Datasizes

Input bytes 2
Output bytes 0
Parameter bytes 0
Diagnostic bytes 0

Housing

Material PPE
Mounting Rail System 300

Mechanical data

Dimensions (WxHxD) 40 mm x 125 mm x 120 mm
Weight 240 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

321-1BH01

SM 321 - Digital input␍
16 inputs
 [Datasheet]
 [Manual]

321-1BH70

SM 321S - FAST Digital input - SPEED-Bus␍
SPEED-Bus
16 fast inputs
Parameterizable as alarm/ETS
 [Datasheet]
 [Manual]

321-1BL00

SM 321 - Digital input␍
32 inputs
 [Datasheet]
 [Manual]
 [STP]

321-1FH00

SM 321 - Digital input␍
16 inputs, in groups of 4
AC 120/230 V
 [Datasheet]
 [Manual]

322-1BF01

SM 322 - Digital output␍
8 outputs, in groups of 4
Output current 2 A
 [Datasheet]
 [Manual]

322-1BH01

SM 322 - Digital output␍
16 outputs, in groups of 8
Output current 1 A
 [Datasheet]
 [Manual]

322-1BH41

SM 322 - Digital output␍
16 outputs, in groups of 8
DC 24 V
Output current 2 A
 [Datasheet]
 [Manual]

322-1BH60

SM 322 - Digital output␍
16 outputs
1 input (activation for outputs)
16 switches (automatic, manual 0/1)
Output current 0.5 A
 [Datasheet]
 [Manual]

322-1BH70

SM 322S - FAST Digital output - SPEED-Bus␍
SPEED-Bus
16 fast outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

322-1BL00

SM 322 - Digital output␍
32 outputs, in groups of 8
DC 24 V
Output current 1 A
 [Datasheet]
 [Manual]
 [STP]

322-1HH00

SM 322 - Digital output␍
16 relay outputs, in groups of 8
AC 230 V/ DC 30 V
Contact rating per channel 5 A
 [Datasheet]
 [Manual]

322-5FF00

SM 322 - Digital output␍
8 outputs, in groups of 1
AC 120/230 V
Output current 2 A
Substitute value output (programmable)
 [Datasheet]
 [Manual]

323-1BH00

SM 323 - Digital in-/output␍
16 channels (as inputs or outputs)
Diagnostic function
Output current 1 A
 [Datasheet]
 [Manual]

323-1BH01

SM 323 - Digital in-/output␍
8 inputs/ 8 outputs
Output current 1 A
 [Datasheet]
 [Manual]

323-1BH70

SM 323S - FAST Digital in-/output - SPEED-Bus␍
SPEED-Bus
16 fast inputs/outputs
Output current 0.5 A
 [Datasheet]
 [Manual]
 [STP]

323-1BL00

SM 323 - Digital in-/output␍
16 inputs/ 16 outputs
Output current 1 A
 [Datasheet]
 [Manual]
