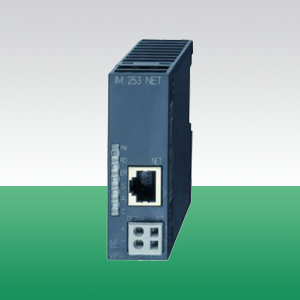

IM 253NET, Ethernet with ModbusTCP, 10/100 MBit/s

Изделие: 253-1NE00

Краткое описание:

Сеть Ethernet, 10/100 Мбит/с, ведомое устройство Modbus TCP, до 32 модулей расширения

Производитель: VIPA
Вес: 0.1 кг.

Розничная цена: 103983

БЫСТРЫЙ ЗАКАЗ

Interface module IM253 253-1NE00

Интерфейсные модули предназначены для подключения ПЛК и станций ввода-вывода к различным промышленным сетям, в которых они выполняют функции ведущего или ведомого устройства

Ведомое устройство
Адресное пространство	входы 256 байт, выходы 256 байт
Максимальное количество модулей дискретных/аналоговых	32/16
Сетевой интерфейс	Ethernet slave (Modbus TCP, S5 TCP), диапазон адресов IP V4, макс. скорость передачи 100 Мбит/с

Разъем RJ45		Назначение контактов
		Передача + Передача - Прием + - - Прием - - -

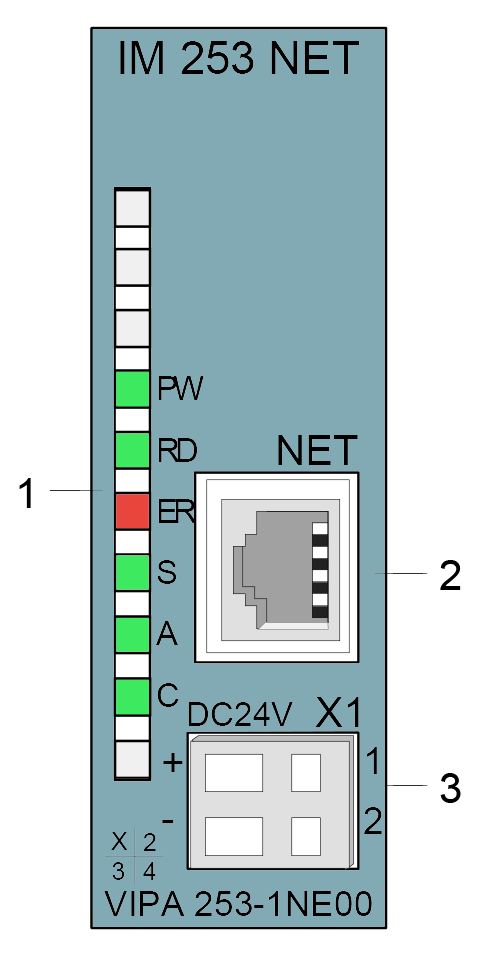

Индикация состояния IM

Модуль IM

Описание

PW Указывает, что напряжение питания имеется

RD Готов: переходник Ethernet загружен

ER Ошибка

S Скорость: вкл. - 100Мбит, выкл. - 10 Мбит

A Активность

C Противоречие

Индикатор состояния сетевого интерфейса
Разъем RJ45
Разъем питания DC 24V

Order no.	253-1NE00
Type	IM 253NET, Ethernet slave
General information
Note	-
Features	Ethernet coupler with Modbus/TCP and Siemens S5 Header protocol For max. 32 peripheral modules Max. 256 Byte I/O data RJ45 jack 100BaseTX, 10BaseT
Technical data power supply
Power supply (rated value)	DC 24 V
Power supply (permitted range)	DC 20.4...28.8 V
Reverse polarity protection
Current consumption (no-load operation)	80 mA
Current consumption (rated value)	1 A
Inrush current	65 A
I²t	0.85 A²s
Max. current drain at backplane bus	3.5 A
Max. current drain load supply	-
Power loss	2.5 W
Status information, alarms, diagnostics
Status display	yes
Interrupts	no
Process alarm	no
Diagnostic interrupt	no
Diagnostic functions	no
Diagnostics information read-out	possible
Supply voltage display	yes
Service Indicator	-
Group error display	red LED
Channel error display	none
Hardware configuration
Racks, max.	1
Modules per rack, max.	32
Number of digital modules, max.	32
Number of analog modules, max.	16
Communication
Fieldbus	Ethernet MODBUS/TCP and Siemens S5 Header
Type of interface	Ethernet 10/100 MBit
Connector	RJ45
Topology	Star topology
Electrically isolated
Number of participants, max.	8
Node addresses	IP V4 address
Transmission speed, min.	10 Mbit/s
Transmission speed, max.	100 Mbit/s
Address range inputs, max.	256 Byte
Address range outputs, max.	256 Byte
Number of TxPDOs, max.	-
Number of RxPDOs, max.	-
Housing
Material	PPE / PA 6.6
Mounting	Profile rail 35 mm
Mechanical data
Dimensions (WxHxD)	25.4 mm x 76 mm x 78 mm
Weight	90 g
Environmental conditions
Operating temperature	0 °C to 60 °C
Storage temperature	-25 °C to 70 °C
Certifications
UL508 certification	yes

Order no.	Name/Description
253-1CA01	IM 253CAN - CANopen slave␍ CANopen slave 10 Rx and 10 Tx PDO 2 SDOs PDO linking PDO mapping	[Datasheet] [Manual]
253-1CA30	IM 253CAN - CANopen slave ECO␍ CANopen slave 10 Rx and 10 Tx PDO 2 SDOs PDO linking PDO mapping	[Datasheet] [Manual]
253-1DN00	IM 253DN - DeviceNET slave␍ Group 2 only Device - employs predefined connection set Baud rates: 125, 250, 500 kBit/s For max. 32 peripheral modules (8 analog)	[Datasheet] [Manual]
253-1DP01	IM 253DP - PROFIBUS-DP slave␍ PROFIBUS-DP slave (DP-V0, DP-V1) For max. 32 peripheral modules (16 analog) 244 Byte input and 244 Byte output data	[Datasheet] [Manual]
253-1DP11	IM 253DPO - PROFIBUS-DP slave␍ PROFIBUS-DP slave (DP-V0, DP-V1) For max. 32 peripheral modules (16 analog) 244 Byte input and 244 Byte output data LWL-Interface (POF, HCS)	[Datasheet] [Manual]
253-1DP31	IM 253DP - PROFIBUS-DP slave ECO␍ PROFIBUS-DP slave (RS485, DP-V0, DP-V1) For max. 8 peripheral modules 244 Byte input and 244 Byte output data	[Datasheet] [Manual]
253-1IB00	IM 253IBS - INTERBUS slave␍ INTERBUS slave For 16 input and 16 output modules	[Datasheet] [Manual]
253-1NE00	IM 253NET - Ethernet slave␍ Ethernet coupler with Modbus/TCP and Siemens S5 Header protocol For max. 32 peripheral modules Max. 256 Byte I/O data RJ45 jack 100BaseTX, 10BaseT	[Datasheet] [Manual]
260-1AA00	IM 260 - Interface module␍ Only be used in conjunction with the PC 288 or a CPU	[Datasheet] [Manual]
261-1CA00	IM 261 - Interface module␍ Only be used in conjunction with the PC 288 or a CPU	[Datasheet] [Manual]
