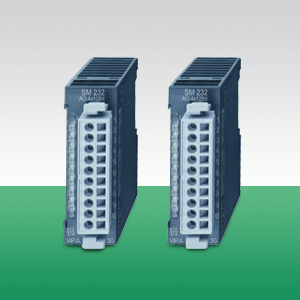

SM 232, 4AO, 12Bit, 0(4)…20mA, ECO

Изделие: 232-1BD40

Краткое описание:

4 конфигурируемых канала,12 разрядов, выходные диапазоны 0–20 мА и ±20 мА, исполнение ECO

Производитель: VIPA
Вес: 0.1 кг.

Розничная цена: 60828

БЫСТРЫЙ ЗАКАЗ

4 конфигурируемых канала,12 разрядов, выходные диапазоны 0–20 мА и ±20 мА, исполнение ECO

200V: Аналоговые сигнальные модули

Модули аналогового ввода-вывода используются для подключения к системе управления датчиков и исполнительных устройств и обеспечивают ее сопряжение с уровнем процесса. Модули аналогового ввода осуществляют преобразование аналоговых сигналов, поступающих от датчиков и других источников, в цифровую форму и передают их по системной шине в модуль ЦПУ или интерфейсный модуль. Модули аналогового вывода преобразуют цифровые данные, поступающие в них по системной шине, в непрерывные электрические сигналы управления исполнительными устройствами.

Характеристики

Широкий набор модулей с поддержкой различных типов сигналов
Компактная конструкция
Гальваническая изоляция от системной шины
Светодиодные индикаторы состояния
Фронтальные соединители с пружинными клеммами в комплекте поставки
Маркировочные этикетки в комплекте поставки
Монтаж на 35 мм DIN-рейку
Срок гарантии 2 года

Order no.	232-1BD40
Type	SM 232, ECO
General information
Note	-
Features	4 outputs Configurable Current 0(4)...20mA
Current consumption/power loss
Current consumption from backplane bus	60 mA
Power loss	1.5 W
Technical data analog outputs
Number of outputs	4
Cable length, shielded	200 m
Rated load voltage	DC 24 V
Reverse polarity protection of rated load voltage
Current consumption from load voltage L+ (without load)	50 mA
Voltage output short-circuit protection	-
Voltage outputs	-
Min. load resistance (voltage range)	-
Max. capacitive load (current range)	-
Max. inductive load (current range)	-
Output voltage ranges	-
Operational limit of voltage ranges	-
Basic error limit voltage ranges	-
Destruction limit against external applied voltage	-
Current outputs
Max. in load resistance (current range)	350 Ω
Max. inductive load (current range)	10 mH
Max. inductive load (current range)	13 V
Output current ranges	0 mA ... +20 mA +4 mA ... +20 mA
Operational limit of current ranges	+/-0.4%
Basic error limit current ranges	+/-0.2%
Destruction limit against external applied voltage	-
Settling time for ohmic load	0.03 ms
Settling time for capacitive load	-
Settling time for inductive load	1.5 ms
Resolution in bit	12
Conversion time	0.7 ms / all channels
Substitute value can be applied	no
Output data size	8 Byte
Status information, alarms, diagnostics
Status display	none
Interrupts	no
Process alarm	no
Diagnostic interrupt	no
Diagnostic functions	no
Diagnostics information read-out	none
Supply voltage display	green LED
Group error display	none
Channel error display	none
Isolation
Between channels	-
Between channels of groups to	-
Between channels and backplane bus
Between channels and power supply
Max. potential difference between circuits	-
Max. potential difference between inputs (Ucm)	-
Max. potential difference between Mana and Mintern (Uiso)	DC 75 V/ AC 60 V
Max. potential difference between inputs and Mana (Ucm)	-
Max. potential difference between inputs and Mintern (Uiso)	-
Max. potential difference between Mintern and outputs	-
Insulation tested with	DC 500 V
Datasizes
Input bytes	0
Output bytes	8
Parameter bytes	8
Diagnostic bytes	0
Housing
Material	PPE / PA 6.6
Mounting	Profile rail 35 mm
Mechanical data
Dimensions (WxHxD)	25.4 mm x 76 mm x 88 mm
Weight	80 g
Environmental conditions
Operating temperature	0 °C to 60 °C
Storage temperature	-25 °C to 70 °C
Certifications
UL508 certification	yes
