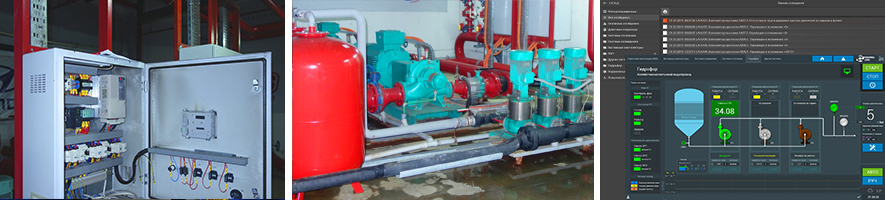

"World Class". Внедрение автоматизированной системы управления с частотно-каскадным управлением электродвигателями на насосной станции.


Внедрение автоматизированной системы управления с частотно-каскадным управлением электродвигателями на насосной станции.

В частотно-каскадном режиме, преобразователь частоты регулирует обороты одного насоса с целью поддержания давления. В случае нехватки производительности одного насоса система управления подключает основной насос напрямую от сети и продолжает регулировать обороты дополнительного насоса от преобразователя частоты.

Реализация.

В рамках внедрения были выполнены следующие работы:

  • Монтаж оборудования автоматики на базе контроллера VIPA SLIO 014 и преобразователя частоты YASKAWA V1000;
  • Разработка алгоритма управления на языке STEP 7 в среде разработки TIA Portal для контроллера VIPA SLIO 014;
  • Настройка взаимодействия с существующими ПЛК;
  • Параметризация преобразователя частоты;
  • Разработка и интеграция программного обеспечения в существующую SCADA – систему в виде дополнительных окон и экранов визуализации;
  • Проведение пуско-наладочных работ;
  • Разработка технической документации.

Решаемые задачи:

  • Каскадный режим с двумя дополнительными насосами и ПИД-регулированием;
  • Автоматическое поддержание давления в трубопроводе системы водоснабжения, путем регулирования оборотов двигателя насоса;
  • Плавный пуск и торможение насоса (исключает гидроудары);
  • Контроль отсутствия давления воды на выходе;
  • Контроль коммутирующей аппаратуры;
  • Защита от перегрузки по току, от перенапряжения, от пониженного напряжения, от перегрева, от обрыва фаз и пр.;
  • Дистанционное управление с АРМ оператора посредством SCADA – системы;
  • Управление временем цикла при периодическом чередовании двигателей;
  • Хронометраж работы каждого двигателя;
  • Индикация текущих параметров системы;
  • Слежение за параметрами основного датчика давления и в случаи его аварии автоматическое переключение на резервный;
  • Возможность работы по расписанию;
  • Конфигурирование пользователем отдельных параметров управления системы в целом;

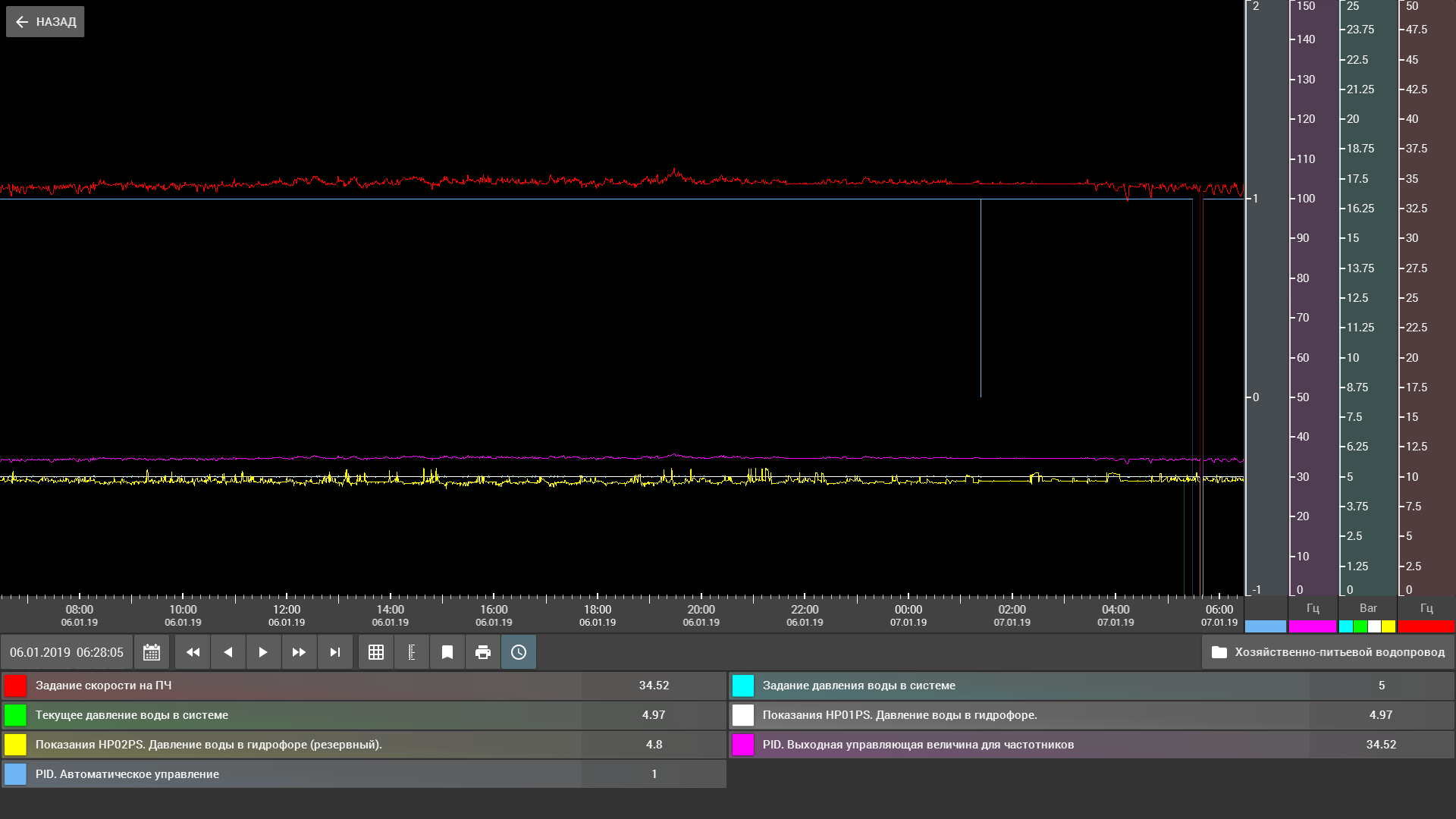

  • Формирование архивных трендов, журналов аварий и действий оператора;
  • Оповещение об авариях и предупреждениях.

Общие положения:

  • Проект выполнен в соответствии с техническим заданием.
  • Проект выполнен с учетом требований следующих нормативных документов:
  • ПУЭ-2015 «Правила устройства электроустановок»;
  • СНиП РК1.02-01-2007– инструкция о порядке разработке, согласования, утверждения и составе проектной документации на строительство;
  • Сборник ГОСТов «единая система конструкторской документации»;
  • Сборник ГОСТов «система проектной документации для строительства».

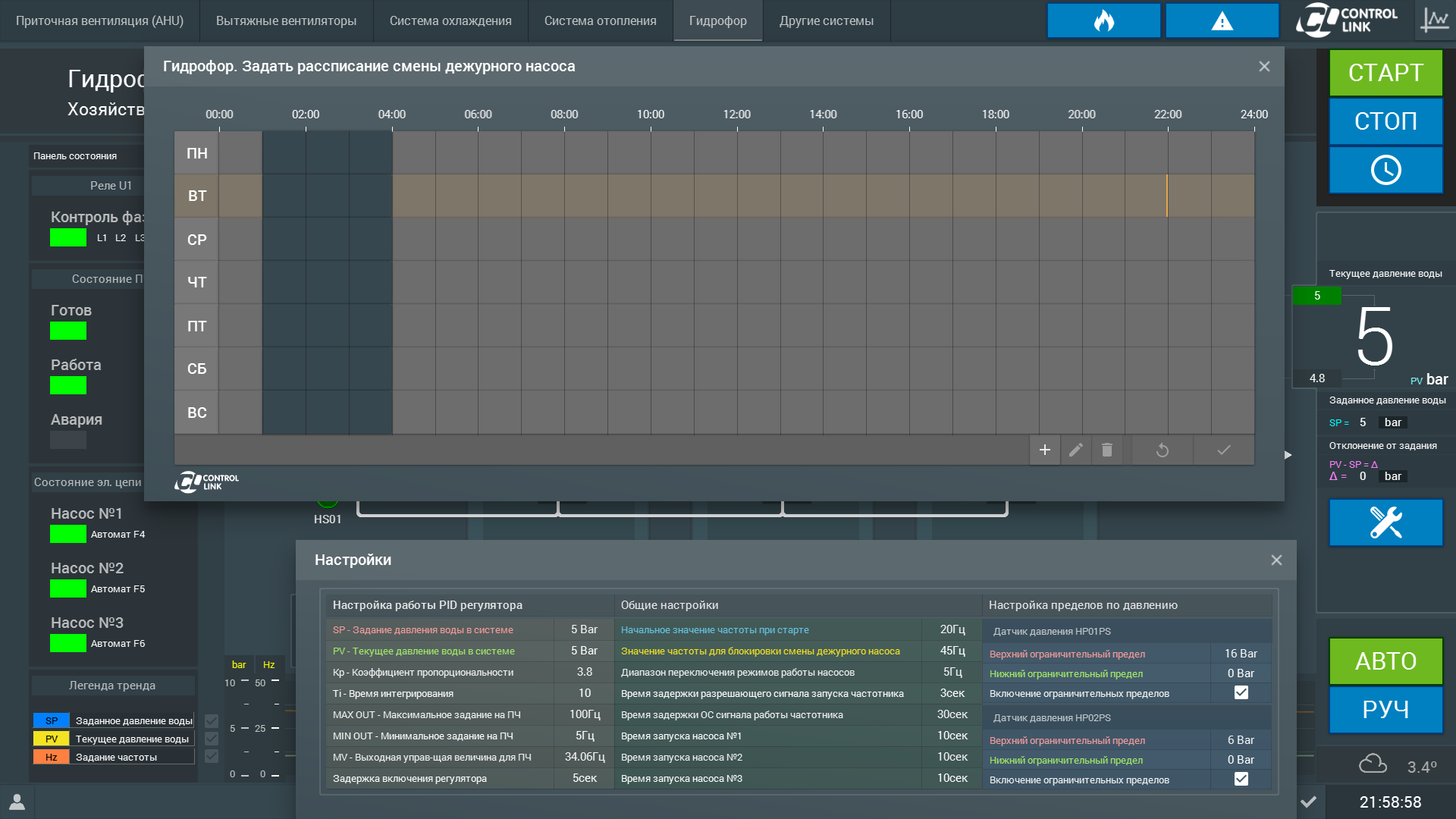

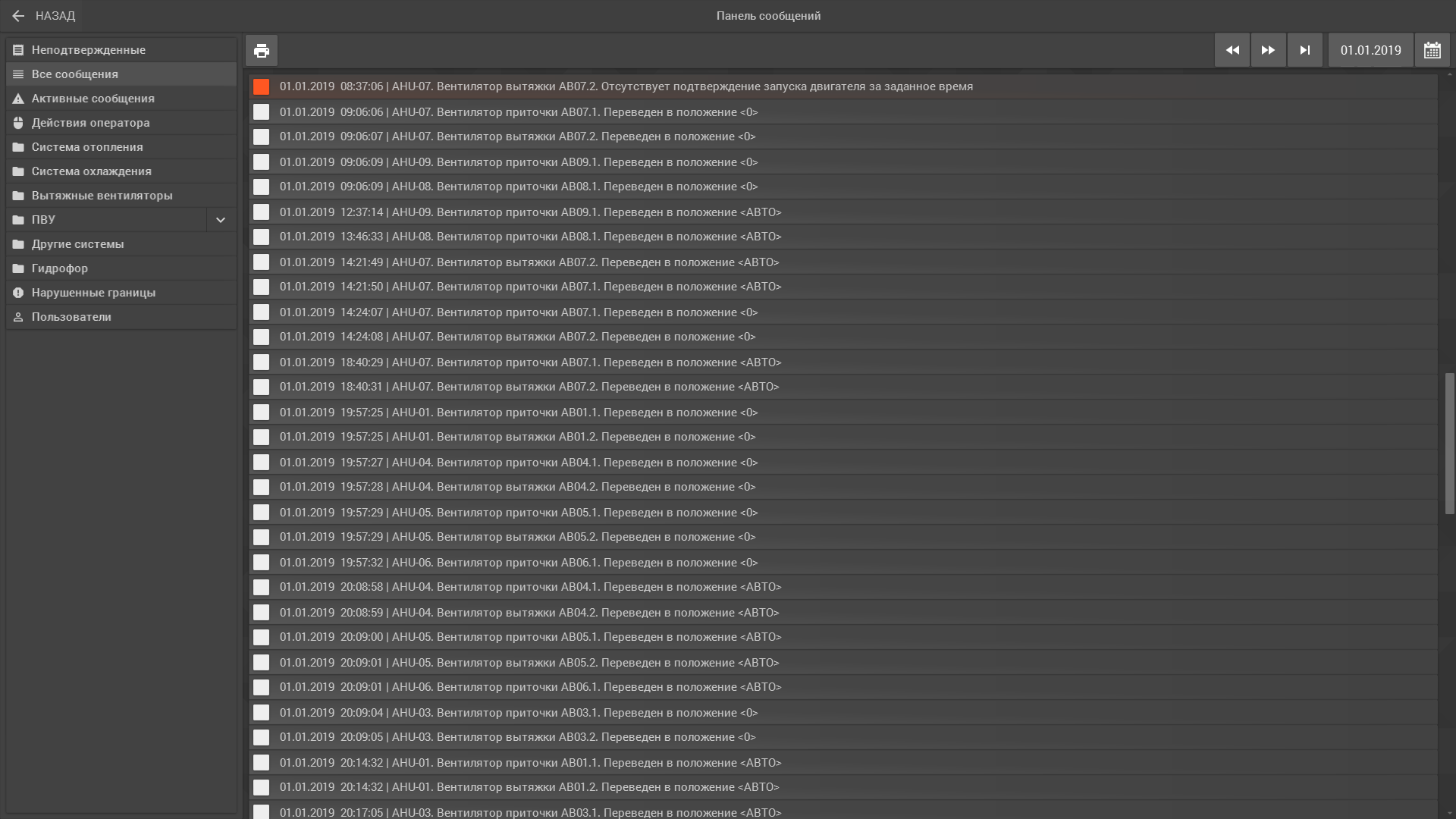

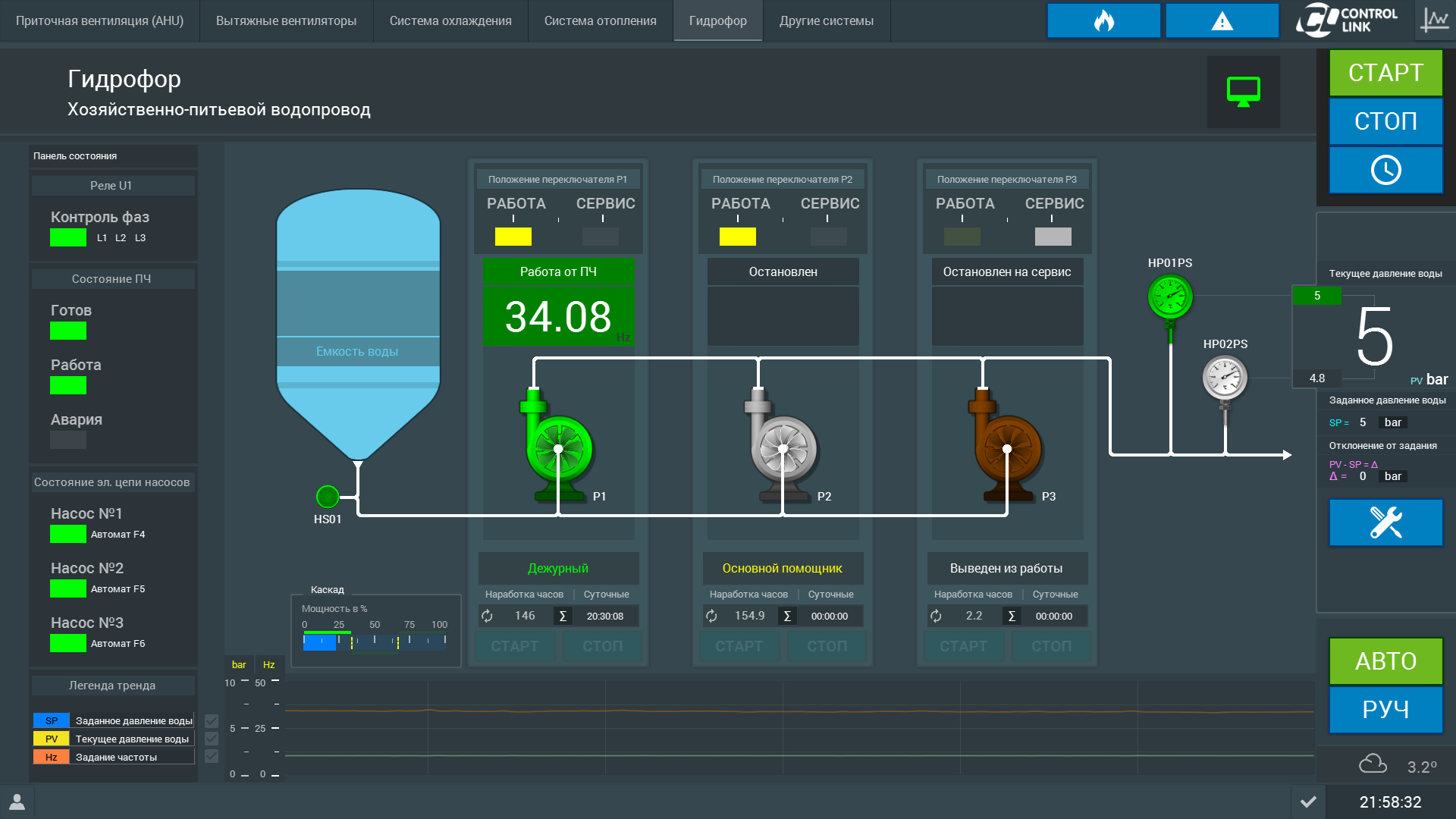

SCADA. Экраны.
