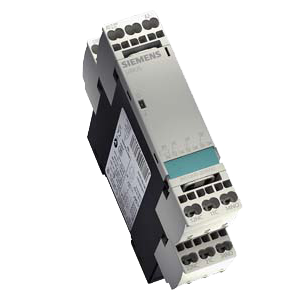

СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 3RS1800-2HQ00

Изделие: 3RS1800-2HQ00


Краткое описание:
СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ПРУЖИННЫЕ ЗАЖИМЫ
Производитель: SIEMENS
Напряжение управления (V): 110...120 AC
Напряжение управления (V): 24 AC/DC
Вес: 0.15 кг.
Розничная цена: 10728
БЫСТРЫЙ ЗАКАЗ



Области применения 3RS18

  • Гальваническая , безопасная развязка между блоком управления и периферийными устройствами.
  • Согласование уровня 24 В с другим напряжением, например, 230 В АС.
  • В качестве входных элементов связи с 230 В на 24 В с контактами твердого золочения для повышения надежности контактов.
  • Усиление выходного сигнала блока управления, например, для управления более мощными контакторами.
  • Умножение контактов.
  • Защита установки от электромагнитных помех.



Производственная программа для 3RS18

  • Выходные элементы связи, 1 или 2 переключающих контакта, от 1 до 3-х замыкающих контактов.
  • Выходной элемент связи с полупроводниковым выходом и оптроном.
  • Входной элемент связи с контактами твердого золочения, 230 /110 /24 ВUC.
  • Различная установочная ширина, 6,2/ 12,5/ 17,5 и 22,5 мм.
  • Пружинные клеммы (Cage Clamp).



Достоинства согласующих реле Siemens 3RS18

  • Небольшая установочная ширина. Большое разноообразие вариантов исполнения - Компактность. Наглядность проводного монтажа
  • Вариант с реле с твердым золочением - Высокая надежность контактов
  • Различные полупроводниковые выходы - Износостойкие, несваривающиеся
  • Благодаря спаянным реле нечувствительность к вибрациям - Надежная работа в любой среде, вибро- и ударопрочность
  • Коммутационная способность по АС-15:3 А - Усиление мощности и согласование уровня
  • Указание длины проводов в технических данных - Простота проектирования
  • В качестве принадлежности имеется гребенка для перемыкания потенциалов - Быстрый и простой монтаж проводов



Общие технические данные:



Вид напряжения   AC/DC
Частота напряжения питания
1 для вспомогательных цепей и цепей управления
— расчетное значение Hz 50
2 для вспомогательных цепей и цепей управления расчетное значение Hz 60
Управляющее напряжение питания 1
при переменном токе
— при 50 Гц расчетное значение V 24
— при 50 Гц расчетное исходное значение V 220
— при 50 Гц расчетное конечное значение V 240
— при 60 Гц расчетное значение V 24
— при 60 Гц расчетное исходное значение V 220
— при 60 Гц расчетное конечное значение V 240
при постоянном токе
— расчетное значение V 24
Характеристика коммутационного процесса   моностабильный
Компонент продукта Цоколь со штырьками   нет
Условное обозначение согласно DIN EN 61346-2   K
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750   K
Данные по механике:
Исполнение электрического подключения   винтовой зажим
Исполнение электрического подключения Цоколь со штырьками   нет
Исполнение привода реле   поляризованный
Исполнение переключательной функции принудительно ведомый   нет
Ширина mm 22,5
Высота mm 102
Глубина mm 91
Вспомогательный контур:
Количество размыкающих контактов для вспомогательных контактов   0
Количество замыкающих контактов для вспомогательных контактов   0
Количество переключающих контактов для вспомогательных контактов   3
Допустимая токовая нагрузка выходного реле
при DC-13
— при 24 В A 1
— при 125 В A 0,2
— при 250 В A 0,1
при AC-15 при 250 В при 50/60 Гц A 3
Условия окружающей среды:
Степень защиты IP   IP20
Температура окружающей среды во время эксплуатации минимально °C -25
Температура окружающей среды во время эксплуатации максимальное °C 60
Сертификаты/ допуски к эксплуатации:
3RS18001HP00
