Каталог


SM-Register

Изделие: 82000000015000


Краткое описание:
Контроллер высокоскоростного движения и регистрации. Предназначен для программирования решений движения с высокой скоростью при помощи PLCopen или расширенного контроллера позиционирования APC - Advanced Position Controller.
Производитель: CONTROL TECHNIQUES
Вес: 0.1 кг.
Розничная цена: 421686
БЫСТРЫЙ ЗАКАЗ

Контроллер высокоскоростного движения и регистрации. Предназначен для программирования решений движения с высокой скоростью при помощи PLCopen или расширенного контроллера позиционирования APC - Advanced Position Controller.

Совместимость:

UNIDRIVE SP

 COMMANDER SK

 DIGITAX ST

 MENTOR MP



X






Два полностью независимых канала регистрации
384 кбайт флеш-памяти, 80 кбайт оперативной памяти.
Порт EIA485 с Modbus-RTU.
Интерфейс высокоскоростной сети CTNet со скоростью до 5 Мбит/с.
Система программирования на базе задач, позволяющая в режиме реального времени управлять электроприводом и процессом.
Многоосевое управление и синхронизация CTSync.
Программируется с помощью SyPTPro.
Два цифровых входа/выхода 24 В

SM-Register - это новый опциональный модуль для электроприводов Control Techniques, обеспечивающий гибкость и еще большие возможности при программировании и решении задач высокоскоростного управления движением. Он может использоваться для решения разнообразных задач управления движением, в том числе в печатных и полиграфических системах, упаковочных машинах и машинах резки материалов. SM-Register значительно дешевле и при этом обеспечивает существенно большие преимущества по сравнению с отдельными контроллерами и регистраторами движения. Модуль SM-Register совместим с Unidrive SP и Digitax ST.

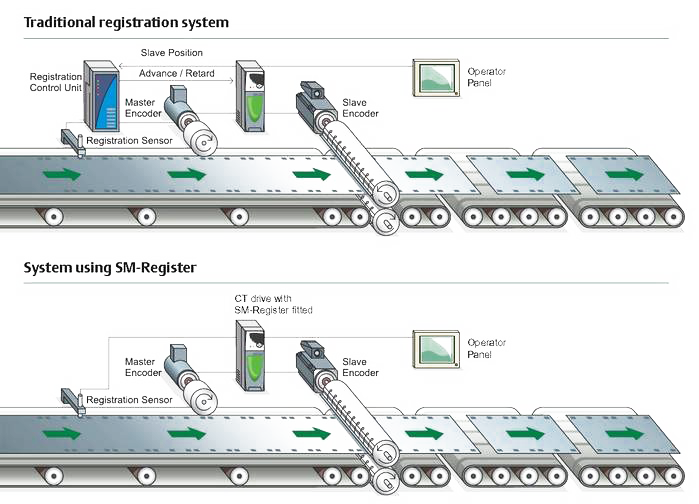

На следующем рисунке показаны две схемы построения систем управления движением - традиционная, в которой присутствует контроллер и новая система, построенная с использованием модуля SM-Register.












SM-Register is designed to provide a flexible, high performance solution for programmable motion requiring high speed registration features. It is ideal for applications such as printing, packaging and cutting machinery. Features include:

  • Motion programming using Control Techniques’ Advanced Position Controller (APC)
  • Programmable in user defined units
  • Two fully independent registration capture channels
  • Storage for 256 events per channel, microseconds apart
  • Pattern recognition
  • Speeds in excess of 1000m/min (3,000ft/min) can be handled
  • Ability to filter unwanted marks (i.e. splashes, dirt, text etc)
    1. Minimum and/or maximum pulse width
    2. Distance from previous edge
  • Compensation for registration sensor throughput delay
Password: info@controllink.kz
Select Your Language


User Guides

TitleIssueFile
Type
SizeLang
Advanced Position Controller User Guide For Unidrive SP 6 pdf 2.45 MB EN
CTNet I/O User Guide 3 pdf 1.27 MB EN
CTNet User Guide 8 pdf 1.92 MB EN

Option Module User Guides

TitleIssueFile
Type
SizeLang
SM-Applications Modules and Motion Processors User Guide 3 pdf 1.60 MB EN
SM-EZMotion User Guide - Issue A8 8 pdf 7 MB EN

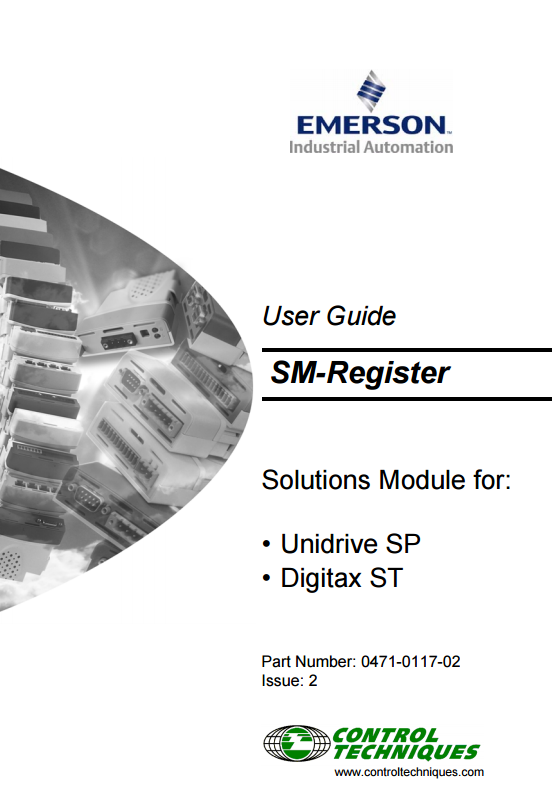

SM-Register User Guide 2 pdf 1.76 MB EN

Issue Guides

TitleIssueFile
Type
SizeLang
A Guide to Control Techniques Option Modules 1 pdf 1.95 MB EN

Visio Drawings

TitleIssueFile
Type
SizeLang
Control Techniques Visio Shapes   zip 28 MB EN
Instructions for using Control Techniques Visio Shapes   pdf 272 KB EN

Application Notes

TitleIssueFile
Type
SizeLang
Absolute Encoder with SM-EZMotion Module 1 pdf 233 KB EN
Compound Indexing with SM-EZMotion Module 1 zip 274 KB EN
CTIU over Modbus with SM-EZMotion Module 1 zip 409 KB EN
EtherNet/IP with SM-EZMotion Module 3 zip 1.19 MB EN
Flying Shear with SM-EZMotion Module 2 zip 286 KB EN
High Speed Labeling with SM-EZMotion Module 1 zip 260 KB EN
Homing with the SM-EZMotion Module 1 zip 337 KB EN
Rotary Knife with SM-EZMotion Module 1 zip 384 KB EN
Traverse Winder with SM-EZMotion Module 1 zip 500 KB EN
Wiring Marathon Black and Blue Max Motors with Unidirve SP and SM-EZMotion Module 1 pdf 862 KB EN
