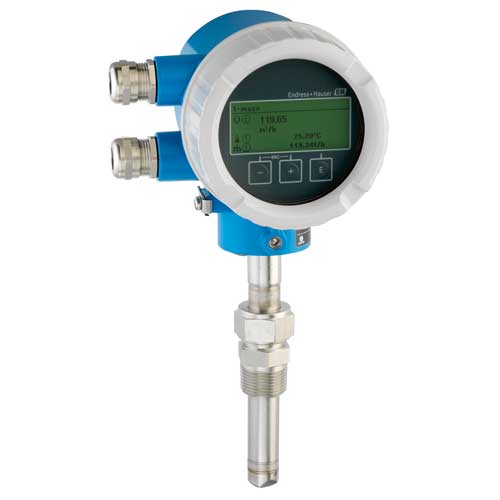

Термально-массовый расходомер предназначен для мониторингарасхода в проводящих и непроводящих жидкостях. Высокая повторяемость: 0.5 % от изм. Надежный и простой мониторинг расхода
в жидкостях.
Dedicated to the monitoring of conductive and non-conductive liquids
High process safety – high repeatability and linearity due to integrated temperature compensation
Cost-effective measurement – easy installation, negligible pressure loss and maintenance-free
Reliable flow trending – multivariable measurement
Fast and efficient commissioning – guided operating menus
High plant availability – self-diagnostics and error monitoring
Automatic recovery of data for servicing
Measuring principle is characterized by a high operable flow range and direct mass flow measurement
Dedicated to the monitoring of conductive and non-conductive liquids.
Device properties
Insertion version for nominal diameter DN 40 to 1000 (1 1/2 to 40")
Sensor in standard or hygienic version
SIP cleaning possible up to 130 °C (266 °F)
Device in compact version with DC 24 V power supply
4-20 mA HART, pulse/frequency/switch output
Compact and robust transmitter
| Принциип измерения | Термальные | |
| Основные функции | Расходомер для надежного и простого мониторинга жидкостей. Предназначен для мониторинга проводящих и непроводящих жидкостей | |
| Характеристики | Высокая рабочая безопасность - высокая воспроизводимость и линейность благодаря встроенной компенсации температуры Высокоэффективное измерение - простота установки, незначительная потеря давления и отсутствие необходимости обслуживания Надежное измерение расхода с несколькими переменными Врезное исполнение для номинального диаметра DN 40 ... 1000 (1½ ... 40"). Датчик в стандартном или гигиеническом исполнении. | |
| Особенности преобразователя | Быстрая и эффективная установка – руководство и рабочее меню Высокая техническая готовность – самодиагностика и мониторинг сбоев Автоматическое извлечение данных для обслуживания. Устройство в компактном исполнении с электропитанием 24 В пост. тока 4‐20 мА HART, импульсный/частотный/релейный выход | |
| Диаметр | DN 40 ... 1000 (1½ ... 40") | |
| Смачиваемые материалы | Трансмиттер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022) Врезная трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022) Соединение: Обжимной фитинг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022) ‐ Резьбовое соединение патрубка на приварную бобышку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022) ‐Зажимная муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022) ‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L) |
|
| Измеряемые параметры | Массовый расход, температура, объемный расход: | |
| Погрешность измерения | Расход: ±5 % ВПД | |
| Диапазон измерения | 226...14 100 000 л/ч (60 ...3 730 000 гал/ч) (при нормальных условиях) |
|
| Диапазон рабочего давления | PN 40 | |
| Рабочая температура | -20....+100 °C (-4 ... +212 °F) | |
| Окружающая температура | -40....+60 °C (-40 ... +140 °F) | |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием | |
| Степень защиты электроники | IP66/67, защитная оболочка типа 4X | |
| Дисплей/Настройка | 4‐строчный дисплей с кнопками управления Настройка посредством локального дисплея и управляющего ПО |
|
| Выходные сигналы | 4...20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
|
| Входные сигналы | Входной сигнал состояния | |
| Коммуникация | HART | |
| Источник питания | 18...30 В пост. тока | |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus | |
| Другие сертификаты и нормативы | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR Гигиенический сертификат: 3-A, EHEDG |
|
| Метрологические нормативы и сертификаты | Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR | |
| Сертификаты на материалы | 3.1 material | |
| Гигиенические сертификаты и нормативы | Гигиенический сертификат: 3-A, EHEDG | |
| № | Код заказа | Спецификация | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 71158893 | Kit 10 terminal block, 8-pin,t-mass 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | XPD0022- | Электронный модуль t-mass T 150
Главный электронный модуль
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | XPD0024- | Модуль дисплея, SD02, управл. кнопками
Для корпуса: GT18, GT19, GT20.
Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Состоит из: Дисплей SD02, спиральный кабель, плоский кабель, крышка коннектора.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 71158894 | Kit cover Alu, sight glass, gasket
Usage: t-mass 150.
Material: Cover Aluminium, coated. O-Ring 88,50x3,53 NBR,PTFE coated. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 71158895 | Kit cover Alu, blind version, gasket
Usage: t-mass 150.
Material: Cover Aluminium, coated. O-Ring 88,50x3,53 NBR,PTFE coated. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50103658 | 10 кабельн. сальн. M20x1,5 сер. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098036 | 10 кабельн. сальн. M20x1.5 Ex | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098041 | 10 удлинит. M20x1.5/G 1/2" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 71115505 | Kit 10 ext. M20x1,5/G 1/2" (plug brass) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50098042 | 10 удлинит. M20x1.5/NPT 1/2" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 71115509 | Kit 10 ext. M20x1,5/NPT1/2"(plug brass) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 71240315 | Розеточная часть, M20x1,5/M12x1, NBR
Применение:
t-mass T 150. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 71240316 | Штепсельная вилка, M20x1,5/M12x1, NBR
Применение:
t-mass T 150. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 71158896 | Прокладки корпуса, t-mass 150
Состоит из:
Уплот.кольцо 88,50x3,53 NBR, PTFE покрытие, крышка электронного блока. Уплот.кольцо 36,10x3,53 HNBR, корпус/сенсор. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 71158897 | Kit housing parts, t-mass 150
Consists of:
Filter plug, Brass Nickel. Pressure compensation filter, PTFE. Hexagon socket set screw M8x12 A2. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 71158898 | Уплотнит.кольцо,HNBR,3/4",t-mass B/T 150
Состоит из:
Уплотнит.кольцо 35,0/26,7x2,0, HNBR, 316. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 71158900 | Уплот.кольцо,EPDM,3/4",t-mass B/T 150
Состоит из:
Уплот.кольцо 35,0/26,7x2,0, EPDM, 316. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71240321 | Предохранительная цепь, t-mass T 150
Применение:
Для давления >= 4,5 бар (65,27 psi) и защитное кольцо из ПЭЭК. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71240320 | Защиный козырек от непогоды, t-mass 150
Состоит из:
Защитный козырек от непогоды, монтажный материал. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DK6MB- | t-mass, монтажная бобышка
Для монтажа расходомера t-mass во
врезном исполнении.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DK6002- | t-mass T 150, монтажный набор
для монтажа врезной версии в
технологический трубопровод.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DK6HT- | Вентиль для демонтажа сенсора t-mass
Ввод и изъятие сенсора под рабочим
давлением без прерывания процесса.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изделие: 7D2B15 ...
