DVP12SE11T

Изделие:


Краткое описание:
Базовый модуль DVP-SE,  16K шагов, 0,35мкс, 8DI/4DO, 1хRS232, 1xRS485,  Ethernet
Производитель: DELTA
Розничная цена: 105672 ₸
БЫСТРЫЙ ЗАКАЗ

12 точек дискретного ввода/вывода (8DI + 4DO)Левосторонняя высокоскоростная шинаВысокоскоростные входы < 100 кГцШина расширения до 480 вх/выхUSBПротокол ModBUSИнтеграция в сеть Ethernet

DVP12SE11T Контроллер (серия SE) 8 вх. (NPN/PNP, 4 по 20кГц/4 по 10кГц)/4 вых. (NPN), Ethernet, Mini USB, COM2(RS485)/COM3(RS-485), высокоскор. шина, =24VDC, макс 480вх/вых, 16К



Сетевой  ПЛК с расширенным набором функций серии S. Этот ПЛК имеет встроенные порты мини-USB, Ethernet и 2 порта RS-485. Правосторонняя и высокоскоростная левосторонняя шины расширения. Не требует аккумулятора и техобслуживания (часы реального времени работают до 15 дней после отключения питания).



  • Входы/выходы ЦПУ: 12 точек дискретного ввода/вывода (8DI + 4DO).
  • Расширение до 480 входов/выходов: 2 шины расширения.
  • Высокоскоростные импульсные выходы: 2 канала (Y0, Y2) – до 100 кГц, 2 канала (Y1, Y3) – до 10 кГц.
  • Встроенный порт Ethernet: поддерживает протоколы ModBUS TCP и Ethernet / IP.
  • Память: программа – 16 К шагов, регистры – 12 К слов.
  • Высокая скорость обработки инструкций: базовая (LD) – 0,64 мкс; прикладная (MOV) – 2 мкс.
  • Функция фильтрации IP-адресов: работает как первый барьер защиты против вредоносных программ и сетевых угроз.
  • Функция удаленного ввода/вывода: подходит для распределенного последовательного управления, например, в системах автоматизации зданий.
Библиотека EPLAN для DELTA
DVP-PLC рук. по программированию (рус)
PLC LINK описание
Руководство по среде ISPSoft eng. (20130118)
Руководство по A2
Руководство по программированию DVP-PLC ES2 / EX2 / SS2 / SA2 / SX2 / SE (eng)
COMMGR v.1.03 - коммуникационная программа
USB-драйвер для DVP-SE
ISPSoft 2.04
WPLSoft-V2.39
Разрешение на применение Программируемые контроллеры серии DVP, операторские панели DOP и ТР
Сертификат соответствия Программируемые логические контроллеры серии AH, DVP



Технические характеристики программируемого контроллера DVP-SE

Код заказа DVP12SE11R DVP12SE11T
Напряжение питания =24 В (-15%, +20%), с защитой от переполюсовки
Потребляемая мощность 1,8 Вт
ВХОДЫ
Тип входа PNP или NPN
Потребляемый ток 5 мА при =24 В
Макс. частота X0 – X2 по 100 кГц, X3 – X7 по 10 кГц
Время фильтрации 10 мс (регулируется в диапазоне 0-20 мс, регистром D1020)
ВЫХОДЫ Реле Транзистор
Маркировка выходов Y0 – Y3 Y0, Y2 Y1, Y3
Максимальная частота 1 Гц 100 кГц 10 кГц
Максимальный ток (резист. нагрузка) 1,5 А / 1 точка (5 А общий) 0,5 А / 1 точка (2 А общий)
Рабочее напряжение ~250 В, < =30 В =30 В
Максимальная нагрузка (индуктивная) см. руководство по эксплуатации 15 Вт (=30 В)
Время отклика выкл. → вкл. около 10 мс < 2 мкс < 20 мкс
вкл. → выкл. < 3 мкс < 30 мкс

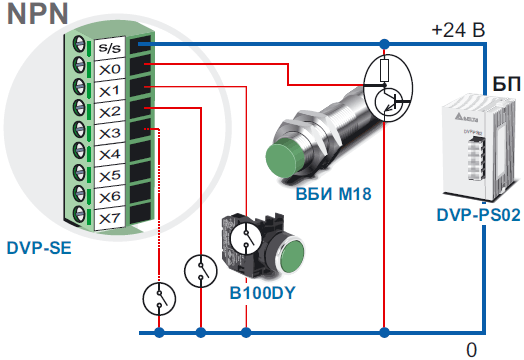

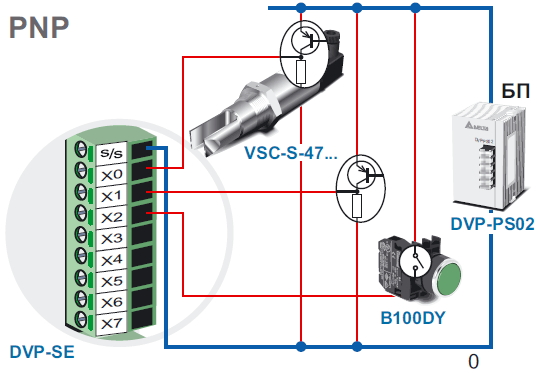

Схема подключения входов NPN и PNP

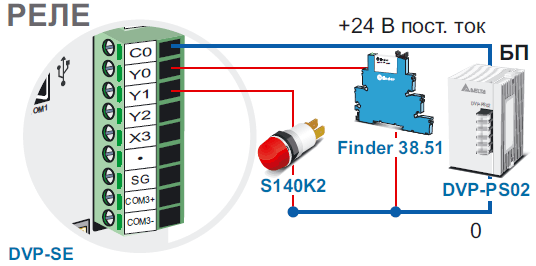

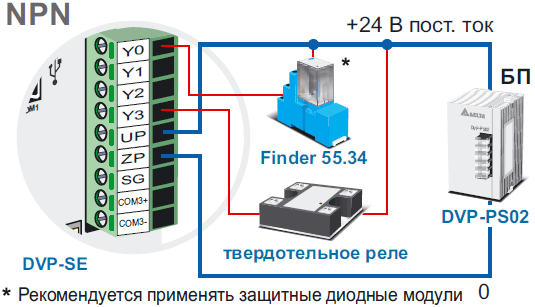

Схема подключения выходов NPN и РЕЛЕ

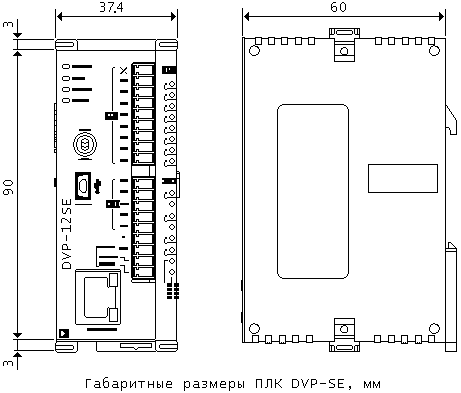

Габаритные размеры, мм

Модули расширения для ПЛК DVP-SE

  • Модуль аналогового ввода DVP04AD-S
  • Модуль аналогового вывода DVP04DA-S
  • Модуль аналогового ввода/вывода DVP06XA-S
  • Температурный модуль DVP04-PT/TC
  • Модули дискретного ввода/вывода DVP SM/SN/SP
  • Коммуникационный модуль для сетей Ethernet DVPEN01-SL
  • Станция удаленного сбора данных RTU-EN01 через сеть Ethernet
  • Модуль расширения интерфейсов RS-485 / RS-232 DVPSCM12-SL
  • Коммуникационный модуль CANopen DVPCOMP-SL
  • Коммуникационный модуль Profibus DVPPF02-SL
  • Модуль позиционирования DVP01PU-S
