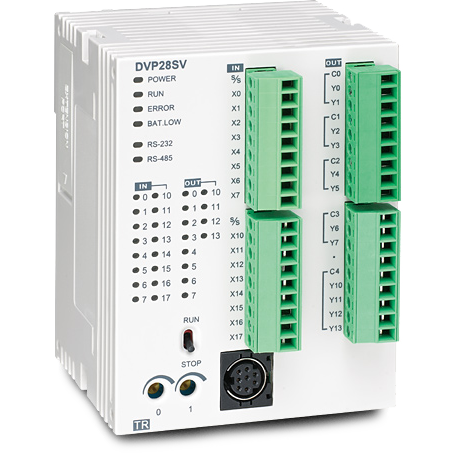

DPV28SV11T2

Изделие:


Краткое описание:
Базовый модуль DVP-SV2, 30K шагов, 0,24мкс,  16DI / 12DO (NPN), 1хRS232, 1xRS485
Производитель: DELTA
Розничная цена: 158417
БЫСТРЫЙ ЗАКАЗ

28 точек ввода/вывода (16DI + 12DO)Левосторонняя высокоскоростная шинаУправление сервоприводамиВысокоскоростные входы, < 200 кГцШина расширения до 512 вх/выхУвеличенный объем памяти

DVP28SV11T2 Контроллер (серия SV2) 16 дискрет. вх. (NPN/PNP)/12 дискр. вых. (NPN), = 24VDC / 6Вт, 2 шины расширения, COM1(RS-232) / COM2(RS485), память 30К, 4 вых. 200КГц, инструкции управления сервопривод



Высокопроизводительный ПЛК серии S. Этот ПЛК обладает высокоскоростными входами/выходами (до 200 КГц), высокоскоростной шиной расширения, поддержкой инструкции для управления сервоприводами, самой большой областью памяти и скоростью обработки инструкций программы. С подобным набором функциональных возможностей контроллер DVP-SV может применяться для решения широчайшего спектра задач.



  • Входы / выходы ЦПУ: 28 точек ввода/вывода (16DI + 12DO).
  • 2 шины расширения: высокоскоростная и базовая.
  • Инструкции линейной и круговой интерполяции.
  • Возможность расширения: до 512 вх/вых.
  • Память: программа – 32 К шагов, регистры данных – 12 К слов.
  • 2 COM-порта: RS-232 и RS-485, совместимые с протоколом Modbus ASCII / RTU.
  • 4 высокоскоростных импульсных выхода: 200 кГц.
  • 8 каналов высокоскоростного счета и внешних прерываний: 2 по 200 кГц, 2 по 20 кГц, 6 по 10 кГц.
  • Бесплатное ПО.
Библиотека EPLAN для DELTA
Руководство по среде ISPSoft eng. (20130118)
Руководство по программированию DVP-SV
DVP-PLC рук. по программированию (рус)
Руководство по A2
PLC LINK описание
DVPCOPM-SL - руководство по настройке
ISPSoft 2.04
WPLSoft-V2.39
COMMGR v.1.03 - коммуникационная программа
Разрешение на применение Программируемые контроллеры серии DVP, операторские панели DOP и ТР
DVPCOPM-SL-CAN - руководство по эксплуатации (eng.)
Руководство по эксплуатации контроллеров DVP28-SV
Сертификат соответствия Модули для контроллеров серий DVP, AH
Сертификат соответствия Программируемые логические контроллеры серии AH, DVP
Сертификат средств измерений Delta DVP



Технические характеристики программируемого контроллера DVP-SV

Код заказа DVP28SV11R2 DVP28SV11T2
Напряжение питания =24 В (-15%, +20%), с защитой от переполюсовки
Потребляемая мощность 6 Вт
ВХОДЫ
Тип входа PNP или NPN
Потребляемый ток 5 мА при =24 В
Время фильтрации 10 мс (регулируется в диапазоне 10-60 мс, регистры D1020 и D1021)
ВЫХОДЫ
  Реле Транзистор
Максимальный ток 1,5 А / 1 точка (5 А общий) 30 мA – высокоскоростные выходы
0,3 А / 1 точка
Рабочее напряжение ~250 В, < =30 В =30 В
Максимальная нагрузка 75 ВА (индуктивная)
90 Вт (резистивная)
9 Вт
Время реакции около 10 мс включение 20 мкс
отключение 30 мкс

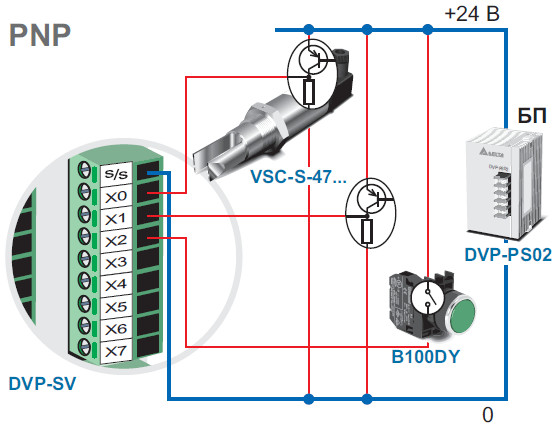

Схема подключения дискретных ВХОДОВ: NPN и PNP

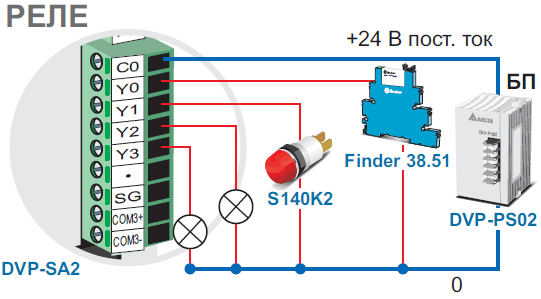

Схема подключения дискретных ВЫХОДОВ: РЕЛЕ

Модули расширения для ПЛК DVP-SV

  • Модуль аналогово ввода DVP04AD-S
  • Модуль аналогово вывода DVP04DA-S
  • Модуль аналогово ввода/вывода DVP06XA-S
  • Температурный модуль DVP04-PT/TC
  • Модули дискретного ввода/вывода DVP SM/SN/SP
  • Коммуникационный модуль для сетей Ethernet DVPEN01-SL
  • Станция удаленного сбора данных RTU-EN01 через сеть Ethernet
  • Модуль расширения интерфейсов RS-485 / RS-232 DVPSCM12-SL
  • Коммуникационный модуль CANopen DVPCOMP-SL
  • Коммуникационный модуль Profibus DVPPF02-SL
  • Модуль позиционирования DVP01PU-S

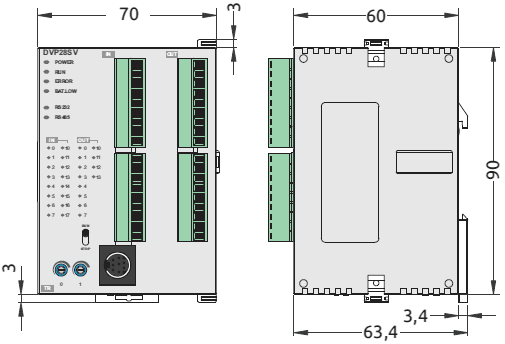

Габаритные размеры, мм
