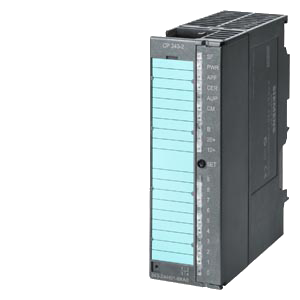

CP343-2 P AS-interface Configurable

Изделие: 6GK7343-2AH11-0XA0


Краткое описание:
SIMATIC NET, CP 343-2P, КОММУНИКАЦ. ПРОЦЕССОР ДЛЯ ПОДКЛ. S7-300 И ET200M К AS-INTERFACE, КОНФИГУРИРУЕМЫЙ ПРИ ПОМОЩИ STEP 7 AS-INTERFACE SPEC. V3.0
Производитель: SIEMENS
Вес: 0.24 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC NET, CP 343-2P, КОММУНИКАЦ. ПРОЦЕССОР ДЛЯ ПОДКЛ. S7-300 И ET200M К AS-INTERFACE, КОНФИГУРИРУЕМЫЙ ПРИ ПОМОЩИ STEP 7 AS-INTERFACE SPEC. V3.0

Заказной номер

6GK7343-2AH11-0XA0

Тип продукта

CP 343-2 P





Интерфейс



AS-интерфейс











Токовые характеристики



потребление



  • максимально на шине AS-интерфейса

100 мA





Мощность

 2 Вт





Допустимые условия окружающей среды



Температура



  • рабочая

0 … 60 °C

  • хранения

-40 … +70 °C

  • транспортировки

-40 … +70 °C

максимально допустимая рабочая влажность воздуха при 25 °C

95%

Массогабаритные параметры



Конструктив

S7-300

Ширина

40 мм

Высота

125 мм

Глубина

120 м

Весс

190 г

Количество устройств в упаковке

1

Спецификации



Спецификация (версия) AS-интерфейса

V 3.0

Время отклика



  • при 31 ведомом

5 мс

  • при 62 ведомых

10 мс

Данные







  • формат входных аналоговых данных

16 байт

  • формат выходных аналоговых данных

16 байт

Конфигурирование



При помощи STEP 7 V5.x поддерживающий NCM S7 

Да

SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
SIMATIC NET, КОЛЛЕКЦИЯ РУКОВОДСТВ ПО СИСТЕМАМ, ПРОТОКОЛАМ, ПРОДУКТАМ,... ИЗДАНИЕ 2007, НАDVD, НЕМ./АНГЛ.

Обзор

Коммуникационный модуль CP 343-2 P выполняет функции ведущего устройства AS-Interface и может использоваться в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M. Коммуникационный процессор характеризуется следующими показателями:

  • Поддержка функций проектирования AS-Interface из среды STEP 7 от V5.2 и выше.
  • Подключение до 62 дискретных или до 31 аналогового ведомого устройства AS-Interface в соответствии с расширенной спецификацией AS-интерфейса V2.1.
  • Поддержка всех функций ведущего устройства AS-Interface в соответствии с расширенной спецификацией AS-интерфейса V2.1, например, ведущее устройство класса M1e.
  • Светодиодная индикация состояний и наличия подключенных ведомых устройств AS-Interface.
  • Индикация ошибок (включая исчезновение напряжения питания AS-Interface, ошибки конфигурации) с помощью светодиодов на фронтальной панели модуля.
  • Пластиковый корпус формата SIMATIC S7-300.



Особенности

  • Улучшенное документирование, расширение сервисных функций, конфигурирование AS-Interface из среды STEP 7 от V5.2.
  • Поддержка функций диагностики AS-Interface.
  • Конфигурирование AS-Interface с помощью встроенной кнопки (по аналогии с CP 343-2).
  • Построение гибких систем распределенного ввода-вывода на основе станций ET 200M с подчиненными сетями AS-Interface.
  • Сокращение времени простоя:
    • светодиод индикации состояния AS-Interface;
    • индикация наличия и готовности ведомых устройств;
    • индикация наличия питания AS-Interface.
  • Применение в составе программируемых контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода SIMATIC ET 200M.
  • Подключение до 62 дискретных или до 31 аналогового ведомого устройства AS-Interface.



Область применения

Коммуникационный процессор CP 343-2 P выполняет функции ведущего устройства AS-Interface и может работать в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M. Один коммуникационный процессор позволяет обслуживать через AS-интерфейс до 248 дискретных входов и до 186 дискретных выходов.

Поддержка передачи через AS-интерфейс аналоговых величин позволяет обслуживать с помощью одного коммуникационного процессора CP 343-2 до 31 аналогового ведомого устройства AS-Interface (до 4 каналов на одно ведомое устройство).

CP 343-2 P способен поддерживать весь объем функций коммуникационного процессора CP 343-2. Существующие программы пользователя, работающие с CP 343-2, без всяких изменений будут работать и с CP 343-2 P. Дополнительно появляется возможность выполнять конфигурирование AS-Interface с помощью HW-Config STEP 7 от V5.2 и выше. Готовая конфигурация может быть сохранена и загружена вновь.
