Order number |
6ES7972-0BA12-0XA0 |
6ES7972-0BB12-0XA0 |
6ES7972-0BA42-0XA0 | |
|---|---|---|---|---|
|
Product description |
PROFIBUS bus connector, RS485, screw, without PG socket, 90° |
PROFIBUS bus connector, RS485, srew, with PG socket, 90° |
PROFIBUS bus connector, RS485, screw, without PG socket, 35° | |
|
Suitability for use |
For connecting PROFIBUS nodes to the PROFIBUS bus cable |
For connecting PROFIBUS nodes to the PROFIBUS bus cable |
For connecting PROFIBUS nodes to the PROFIBUS bus cable |
|
|
Transmission rate |
|
|
|
|
|
Transfer rate with PROFIBUS DP |
9.6 kbit/s ... 12 Mbit/s |
9.6 kbit/s ... 12 Mbit/s |
9.6 kbit/s ... 12 Mbit/s |
|
|
Interfaces |
|
|
|
|
|
Number of electrical connections |
|
|
|
|
|
2 |
2 |
2 |
|
|
1 |
1 |
1 |
|
|
Type of electrical connection |
|
|
|
|
|
Screw |
Screw |
Screw |
|
|
Sub-D connector (9-pin) |
Sub-D connector (9-pin) |
Sub-D connector (9-pin) |
|
|
Type of electrical connection FastConnect |
No |
No |
||
|
Mechanical data |
|
|
|
|
|
Design of terminating resistor |
Integrated resistor combination that can be selected with slide switch |
Integrated resistor combination that can be selected with slide switch |
Integrated resistor combination that can be selected with slide switch |
|
|
Material of the enclosure |
plastic |
plastic |
plastic |
|
|
Locking mechanism design |
Screw |
Screw |
||
|
Design, dimensions and weight |
|
|
|
|
|
Type of cable outlet |
90° cable outlet |
90° cable outlet |
35° cable outlet |
|
|
Width |
15.8 mm |
15.8 mm |
15.8 mm |
|
|
Height |
64 mm |
64 mm |
54 mm |
|
|
Depth |
35.6 mm |
35.6 mm |
39.5 mm |
|
|
Net weight |
10 g |
10 g |
60 g |
|
|
Permitted ambient conditions |
|
|
|
|
|
Ambient temperature |
|
|
|
|
|
0 °C |
|||
|
-40 ... +70 °C |
-40 ... +70 °C |
-40 ... +70 °C |
|
|
-40 ... +70 °C |
-40 ... +70 °C |
-40 ... +70 °C |
|
|
Protection class IP |
IP20 |
IP20 |
IP20 |
|
|
Product properties, functions, components general |
|
|
|
|
|
Product feature |
|
|
|
|
|
Yes |
Yes |
Yes |
|
|
Product component |
|
|
|
|
|
No |
Yes |
No |
|
|
Yes |
Yes |
Yes |
|
|
Standards, specifications, approvals |
|
|
|
|
|
Certificate of suitability |
|
|
|
|
|
Yes |
Yes |
Yes |
|
|
Yes |
Yes |
Yes |
|

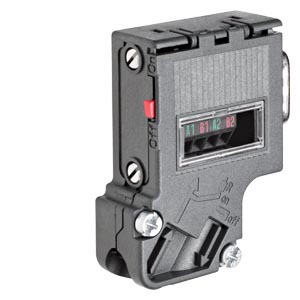

Штеккер RS 485 для PROFIBUS служит для подключения PROFIBUS-станций или PROFIBUS-сетевых компонентов к сети PROFIBUS.
Сетевые соединители RS 485 для PROFIBUS оснащены встроенными терминальными резисторами и позволяют использовать для передачи данных скорости до 12Мбит/с. Соединители выпускаются в нескольких вариантах:
Сетевой соединитель подключается непосредственно к встроенному интерфейсу PROFIBUS подключаемого оборудования (9-полюсное гнездо соединителя D-типа). Приходящая и отходящая линии подключаются к 4 терминалам соединителя, имеющим соответствующую маркировку.
Встроенный терминальный резистор (отсутствует в соединителе 6ES7972-0BA30-0XA0) может переводиться во включенное или отключенное состояние с помощью специального переключателя. Во включенное состояние должны переводиться терминальные резисторы соединителей, расположенных на концах сегментов. Во всех остальных соединителях терминальные резисторы должны быть отключены.
