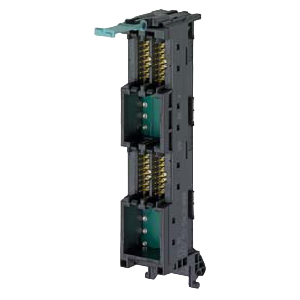

FRONT CONNECTOR MODULE W. 4X16 POLE IDC-CONNECT

Изделие: 6ES7921-5AK20-0AA0


Краткое описание:
FRONT CONNECTOR MODULE W. 4X16 POLE IDC-CONNECT. FOR ANALOG 40 POL. I/O MODULES OF S7-1500 POTENTIAL SUPPLY VIA INFEED ELEMENT
Производитель: SIEMENS
Вес: 0.1 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

FRONT CONNECTOR MODULE W. 4X16 POLE IDC-CONNECT. FOR ANALOG 40 POL. I/O MODULES OF S7-1500 POTENTIAL SUPPLY VIA INFEED ELEMENT

Номер артикула 6ES7921-5AJ00-0AA0 6ES7921-5AK20-0AA0
Вес 0,099 kg 0,099 kg
Единица количества (ME) шт. шт.
Единица упаковки 1 1
Минимальное поставляемое количество ME 1 1
Единица содержимого шт. шт.
EAN 4019169845557 4047623602491
UPC   887621849856
Обозначение в списке (LKZ) KT10-CA1 KT10-CA1
Группа изделия 9394 9394
Класс продукта A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата. A: хранящийся на заводском складе стандартный продукт может быть возвращен в течение срока возврата.
VGBK R315 R315
Место хранения N001 N001
Технические данные
рабочее напряжение
● при постоянном токе / номинальное значение 24 V
● расчетное значение 24 V
● при постоянном токе / максимальное 60 V
Ток / расчетное значение 1 A
суммарный ток / максимальное 3 A
рабочая температура 0 ... 60 °C
Температура окружающей среды
● во время эксплуатации 0 ... 60 °C
● во время хранения -40 ... +70 °C
Число полюсов 40
количество вставных контактов / электрического подключения 1 4
Число полюсов / на интерфейсе 1 16
Количество клемм 4
Ширина насадки отвертки 3,5 mm
Крутящий момент затяжки / при винтовом соединении
Компонент продукта / необходимое / замыкающая пластина нет
Количество проводов / на соединение 2
Длина оголенного провода 8 mm
Поперечное сечение подключаемого провода
● при гибком проводнике / с обработкой концов жил 0,25 ... 1,5 mm²
● многопроводный 0,5 ... 1,5 mm²
● тонкопроволочный / без заделки концов кабеля 0,5 ... 1,5 mm²
● тонкопроволочный / с обработкой концов жил 0,25 ... 1,5 mm²
наружный диаметр / изоляции жил 3,1 mm
Длина проводки / максимальное 30 m
Степень загрязнения 2
Категория перенапряжения 2
Исполнение проверено согласно типу взрывозащиты / EEx e нет
Сертификат соответствия / cULus-разрешение да
Условное обозначение / согласно DIN EN 81346-2 X
Цвет / корпуса черный
Характеристики продукта / прозрачный нет
вес-нетто 0,099 kg

Обзор

Измененный фронтальный разъем, называемый модулем фронтального соединителя, предназначен для поключения к модулям входов/выходов SIMATIC S7-1500 и ET 200MP. Он устанавливается в модуль входов/выходов вместо фронтального разъема. Модуль фронтального соединителя доступен в разных версиях для модулей цифровых входов/выходов и для 24 В 2-х амперных модулей выходов. Кабели подключаются к этому модулю фронтального соединителя.



Дизайн

До 4-х соединительных кабелей может быть подключено к модулям фронтального соединения для цифровых 16-ти или 32-х канальных модулей. Они могут быть также подключены к терминальным модулям.

Соединительный кабель с 2-х амперным терминальным модулем в каждом случае подключается к модулям фронтального соединения для 2-х амперных модулей выходов.

Напряжение может быть подключено к терминальному модулю или к модулю фронтального соединения при использовании 16/32 канальных модулей входов/выходов:

Напряжение подключается через модуль фронтального соединения с установленной перемычкой на модуле фронтального соединения:

  • макс. ток на двойной байт при 60°C: 4 ампера
  • макс. ток на двойной байт при 40 °C: 6 ампер

Напряжение подключается через модуль фронтального соединения без перемычки:

  • макс. ток на байт при 60 °C: 2 ампера
  • макс. ток на байт при 40 °C: 3 ампера

Если требуется полная токовая нагрузка, то запитка должна быть осуществлена через терминальный модуль. Напряжение подключается через терминальный модуль без установленной перемычки на модуле фронтального соединения:

  • макс. ток на байт при 60 °C: 3 ампера
  • макс. ток на байт при 40 °C: 4 ампера


Интеграция

Для поключения к модулям SIMATIC S7-1500 и ET 200MP входов/выходов, модуль фронтального соединения вставляется в модуль входов/выходов вместо фронтального разъема SIMATIC S7-1500. Он имеет 4-ре разъема для подключения соединительного кабеля и 4-ре подключения для напряжения питания. Существуют разные варианты для подключения цифровых 24 В/0.5 A входных/выходных сигналов (один модуль фронтального соединения для 16-канального и 32-канального модулей) и для цифровых модулей выходов 24 В/2 A.

Использование в случае SIMATIC S7-1500 и ET 200MP

  • Модули фронтального соединения заменяют SIMATIC S7-1500 стандартный разъем: 6ES7 592-1AM00-0XB0



Чертеж

Назначение терминалов для подключения 32-канальног модуля фронтального соединения для цифровых модулей

Относится к следующим заказным номерам:

  • 6ES7921-5AH20-0AA0
  • 6ES7921-5AB20-0AA0

6ES7921-5AB20-0AA0
Терминал подключения питания: под винт

6ES7921-5AH20-0AA0
Терминал подключения питания: пружинный контакт

Front view of the front connector module for 32-channel digital modules

Назначение терминалов для подключения модуля фронтального соединения для цифровых 2-х амперных модулей выходов

6ES7921-5AD00-0AA0
Терминал подключения питания: под винт

6ES7921-5AJ00-0AA0
Терминал подключения питания: пружинный контакт

Фронтальный вид модуля фронтального соединения для цифровых 2-х амперных модулей выходов
