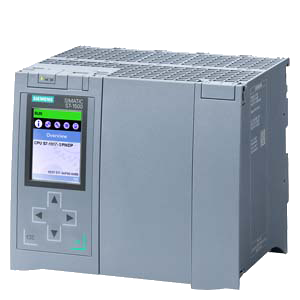

CPU 1517-3 PN/DP

Изделие: 6ES7517-3AP00-0AB0

Краткое описание:

SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1517-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 2 МБ ДЛЯ ПРОГРАММЫ И 8 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 2 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC

Производитель: SIEMENS
Вес: 2.14 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

6ES7517-3AP00-0AB0

Общие сведения

Версия аппаратуры

FS01

Дисплей

Диагональ экрана

6.1 см

Элементы управления

Количество клавиш

Переключатель режимов работы

Напряжение питания

Номинальное значение

=24 В

Нижнее допустимое значение

=19.2 В

Верхнее допустимое значение

=28.8 В

Защита от неправильной полярности напряжения

Есть

Допустимый перерыв в питании

допустимый перерыв в питании

5 мс

Входной ток

Номинальный потребляемый ток

1.55 A

Максимальный потребляемый ток

2.4 A

I²t

0.02 A²·с

Мощность

Потребляемая от внутренней шины мощность

30 Вт

Отдаваемая во внутреннюю шину мощность

12 Вт

Потери мощности

Типовое значение

24 Вт

Память

Необходимость использования SIMATIC Memory Card

Есть

Рабочая память:

встроенная для программы

2 Мбайт

встроенная для данных

8 Мбайт

Загрузочная память:

съемная карта памяти SIMATIC Memory Card, емкостью не более

32 Гбайт

Резервное копирование данных:

необслуживаемое

Есть

Время выполнения

Логических операций, типовое значение

2 нс

Операций со словами, типовое значение

3 нс

Математических операций с фиксированной точкой, типовое значение

3 нс

Математических операций с плавающей точкой, типовое значение

12 нс

Программные блоки CPU

Общее количество блоков

10 000

Блоки данных (DB):

количество, не более

10 000; диапазон номеров: 1 ... 65535

размер, не более

8 Мбайт

Функциональные блоки (FB):

количество, не более

9 998; диапазон номеров: 1 ... 65535

размер, не более

512 кбайт

Функции (FC):

количество, не более

9 999; диапазон номеров: 1 ... 65535

размер, не более

512 кбайт

Организационные блоки (OB):

размер, не более

512 кбайт

количество OB свободных циклов выполнения программы

100

количество OB обработки аварийных прерываний по времени

количество OB обработки аварийных прерываний по задержке

количество OB обработки прерываний по времени

количество OB обработки аппаратных прерываний

количество OB обработки прерываний DPV1

количество OB изохронного режима

количество OB обработки аварийных прерываний технологической синхронизации

количество OB запуска

100

количество OB обработки асинхронных ошибок

количество OB обработки синхронных ошибок

количество OB обработки диагностических прерываний

Глубина вложения блоков:

на приоритетный класс

Таймеры и счетчики

S7 счетчики:

количество

2 048

с сохранением состояний при перебоях в питании:

настройка

Есть

IEC счетчики:

количество

Ограничено только объемом рабочей памяти

с сохранением состояний при перебоях в питании:

настройка

Есть

S7 таймеры:

количество

2 048

с сохранением состояний при перебоях в питании:

настройка

Есть

IEC таймеры:

количество

Ограничено только объемом рабочей памяти

Область памяти данных

Энергонезависимая область памяти, не более

768 кбайт; для флагов, таймеров, счетчиков, блоков данных и технологических данных (осей): 700 кбайт

Флаги:

количество, не более

16 кбайт

количество тактовых битов

Блоки данных:

с сохранением состояний при перебоях в питании, настройка

Есть

с сохранением состояний при перебоях в питании, по умолчанию

Нет

Локальные данные:

на приоритетный класс, не более

64 кбайт; до 16 кбайт на блок

Адресное пространство

Количество модулей ввода/ вывода

8 192

Адресное пространство ввода/ вывода:

для ввода

32 кбайт; вся область занята входными сигналами

для вывода

32 кбайт; вся область занята выходными сигналами

на встроенную подсистему ввода/ вывода:

для ввода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP

для вывода

16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP

на CM/C:P

для ввода

8 кбайт

для вывода

8 кбайт

Подобласти отображения процесса:

количество, не более

Адресное пространство на модуль:

количество подсистем ввода/ вывода

Аппаратная конфигурация

Количество ведущих DP устройств:

встроенных

через CM

8; суммарно до 8 CM/CP на контроллер для подключения к сетям PROFIBUS, PROFINET, Ethernet

Количество контроллеров ввода/ вывода:

встроенных

через CM

8; суммарно до 8 CM/CP на контроллер для подключения к сетям PROFIBUS, PROFINET, Ethernet

Монтажная стойка:

количество модулей на монтажную стойку, не более

32; CPU + 31 модуль

количество монтажных стоек, не более

PtP CM:

количество PtP CM

Количество используемых PtP CM ограничивается только количеством свободных слотов

Время и дата

Часы:

тип

Аппаратные часы

отклонение времени за сутки, не более

10 с; типовое значение: 2 с

запас хода часов после отключения питания, типовое значение

6 недель при 40 °C

Счетчики моточасов:

количество

Синхронизация времени:

поддержка

Есть

через PROFIBUS DP, ведущее устройство

Есть

в системе автоматизации, ведущее устройство

Есть

в системе автоматизации, ведомое устройство

Есть

через Ethernet на основе NTP

Есть

Интерфейсы

Количество интерфейсов PROFINET

Количество интерфейсов PROFIBUS

1-й интерфейс

тип интерфейса:

количество портов

встроенный коммутатор

Есть

RJ 45 (Ethernet)

Есть

протоколы:

контроллер PROFINET IO

Есть

прибор ввода/ вывода PROFINET IO

Есть

SIMATIC коммуникации

Есть

открытый обмен данными через IE

Есть

Web сервер

Есть

работа в кольцевых сетях

Есть

2-й интерфейс:

тип интерфейса:

количество портов

встроенный коммутатор

Нет

RJ 45 (Ethernet)

Есть

протоколы:

контроллер PROFINET IO

Нет

прибор ввода/ вывода PROFINET IO

Нет

SIMATIC коммуникации

Есть

открытый обмен данными через IE

Есть

Web сервер

Есть

3-й интерфейс

тип интерфейса:

количество портов

RS 485

Есть

протоколы:

SIMATIC коммуникации

Есть

ведущее устройство PROFIBUS DP

Есть

ведомое устройство PROFIBUS DP

Нет

Типы интерфейсов

RJ 45 (Ethernet:)

100 Мбит/с

Есть

автоматическая настройка на параметры обмена данными в сети

Есть

автоматическая кроссировка подключаемых кабелей

Есть

индикатор состояния сети Industrial Ethernet

Есть

RS 485:

скорость обмена данными, не более

12 Мбит/с

Протоколы

Количество соединений:

количество соединений, не более

320; через встроенные интерфейсы CPU и CP/ CM

количество соединений, зарезервированных для ES/HMI/web

количество соединений через встроенные интерфейсы

160

количество соединений для S7 маршрутизации

64; только 16 соединений для S7 маршрутизации через PROFIBUS

Контроллер PROFINET IO:

сервисы:

PG/OP функции связи

Есть

S7 маршрутизация

Есть

изохронный режим

Есть

открытый обмен данными через IE

Есть

обмен данными в режиме IRT

Есть

поддержка протокола MRP

Есть; в режиме MRP менеджера и/или клиента, до 50 приборов на кольцо

PROFIenergy

Есть

приоритетный запуск приборов ввода/ вывода

Есть

количество подключаемых приборов ввода/ вывода, не более

512; до 1000 приборов ввода/ вывода могут быть подключены через PROFIBUS и PROFINET

количество приборов ввода/ вывода с обменом данными в режиме RT, не более

512

из них в одной линии, не более

512

количество приборов ввода/ вывода с обменом данными в режиме IRT с опцией высокой производительности, не более

количество одновременно активируемых/ деактивируемых приборов ввода/ вывода, не более

количество приборов ввода/ вывода на инструмент, не более

время обновления данных

Минимальное время обновления данных зависит от набора функций, используемых в PROFINET IO, количества приборов ввода/ вывода и объема передаваемых данных

в режиме RT с периодом следования тактовых сигналов:

250 мкс

250 мкс ... 128 мс

500 мкс

500 мкс ... 256 мс

1 мс

1 ... 512 мс

2 мс

2 ... 512 мс

4 мс

4 ... 512 мс

в режиме IRT с опцией высокой производительности и периодом следования тактовых сигналов:

250 мкс

250 мкс ... 4 мс

500 мкс

500 мкс ... 8 мс

1 мс

1 ... 16 мс

2 мс

2 ... 32 мс

4 мс

4 ... 64 мс

в режиме IRT с опцией высокой производительности и использованием нечетных циклов

Время обновления = настройке функции использования нечетных циклов (любое, кратное 125 мкс: 375 мкс, 625 ... 3.875 мкс)

Прибор ввода/ вывода PROFINET IO:

сервисы:

PG/OP функции связи

Есть

S7 маршрутизация

Есть

изохронный режим

Нет

открытый обмен данными через IE

Есть

поддержка режима IRT

Есть

поддержка протокола MRP

Есть

поддержка протокола PROFIenergy

Есть

общий прибор ввода/ вывода

Есть

количество контроллеров, получающих доступ к общему прибору ввода/ вывода, не более

SIMATIC коммуникации:

S7 функции связи в режиме сервера

Есть

S7 функции связи в режиме клиента

Есть

объем данных пользователя на задание, не более

Смотри интерактивную помощь (S7 communication, user data size)

Открытый обмен данными через IE:

TCP/IP:

Есть

объем данных на телеграмму, не более

64 кбайт

поддержка нескольких пассивных соединений на порт

Есть

ISO-on-TCP (RFC1006)

Есть

объем данных на телеграмму, не более

64 кбайт

Есть

объем данных на телеграмму, не более

1 472 байта

DHCP

Нет

SNMP

Есть

LLDP

Есть

Web сервер:

HTTP

Есть; стандартные и разрабатываемые пользователем страницы

HTTPS

Есть; стандартные и разрабатываемые пользователем страницы

PROFIBUS:

сервисы:

PG/OP функции связи

Есть

S7 маршрутизация

Есть

[Fehlender Merkmalstext PMD_ACF046_001_000]

Есть

изохронный режим

Есть

функции равного удаления

Есть

количество ведомых DP устройств

125; подключение до 1000 приборов ввода/ вывода через сети PROFIBUS и PROFINET

активация/ деактивация ведомых DP устройств

Есть

Ведущее устройство PROFIBUS DP:

количество соединений, не более

48; для встроенного интерфейса PROFIBUS DP

Прочие протоколы:

MODBUS

Есть; MODBUS TCP

Работа в кольцевой сети:

типовое время реконфигурирования при обрыве кольца, типовое значение

200 мс

количество станций на кольцо, не более

Изохронный режим

Полная синхронизация приложения

Есть

Функции равного удаления

Есть

Функции S7 сообщений

Количество станций, регистрирующих S7 сообщения, не более

Блочно зависимые сообщения

Есть

Количество конфигурируемых аварийных сообщений, не более

10 000

Количество сообщений в очереди, одновременно находящихся в активном состоянии, зарезервированных:

для сообщений пользователя

980

для сообщений системной диагностики

200

для сообщений технологических объектов

160

Функции тестирования и отладки

[Fehlender Merkmalstext PMD_ACE995_001_000]

Есть

Блоки состояний

Есть

Пошаговое выполнение программы

Нет

Контроль состояний/ модификация переменных:

контроль состояний/ модификация переменных

Есть

переменные

Входы, выходы, флаги, блоки данных, содержимое таймеров и счетчиков

количество переменных для контроля состояний, не более

Редактируем: CPU 1517-3 PN/DP | Controllink

Товар учавствует в подборе аналога

Номер аналога

Заголовок первой вкладки

Содержание первой вкладки

	6ES7 517-3AP00-0AB0
Общие сведения
Версия аппаратуры	FS01
Дисплей
Диагональ экрана	6.1 см
Элементы управления
Количество клавиш	6
Переключатель режимов работы	1
Напряжение питания
Номинальное значение	=24 В
Нижнее допустимое значение	=19.2 В
Верхнее допустимое значение	=28.8 В
Защита от неправильной полярности напряжения	Есть
Допустимый перерыв в питании
допустимый перерыв в питании	5 мс
Входной ток
Номинальный потребляемый ток	1.55 A
Максимальный потребляемый ток	2.4 A
I²t	0.02 A²·с
Мощность
Потребляемая от внутренней шины мощность	30 Вт
Отдаваемая во внутреннюю шину мощность	12 Вт
Потери мощности
Типовое значение	24 Вт
Память
Необходимость использования SIMATIC Memory Card	Есть
Рабочая память:
встроенная для программы	2 Мбайт
встроенная для данных	8 Мбайт
Загрузочная память:
съемная карта памяти SIMATIC Memory Card, емкостью не более	32 Гбайт
Резервное копирование данных:
необслуживаемое	Есть
Время выполнения
Логических операций, типовое значение	2 нс
Операций со словами, типовое значение	3 нс
Математических операций с фиксированной точкой, типовое значение	3 нс
Математических операций с плавающей точкой, типовое значение	12 нс
Программные блоки CPU
Общее количество блоков	10 000
Блоки данных (DB):
количество, не более	10 000; диапазон номеров: 1 ... 65535
размер, не более	8 Мбайт
Функциональные блоки (FB):
количество, не более	9 998; диапазон номеров: 1 ... 65535
размер, не более	512 кбайт
Функции (FC):
количество, не более	9 999; диапазон номеров: 1 ... 65535
размер, не более	512 кбайт
Организационные блоки (OB):
размер, не более	512 кбайт
количество OB свободных циклов выполнения программы	100
количество OB обработки аварийных прерываний по времени	20
количество OB обработки аварийных прерываний по задержке	20
количество OB обработки прерываний по времени	20
количество OB обработки аппаратных прерываний	50
количество OB обработки прерываний DPV1	3
количество OB изохронного режима	2
количество OB обработки аварийных прерываний технологической синхронизации	2
количество OB запуска	100
количество OB обработки асинхронных ошибок	4
количество OB обработки синхронных ошибок	2
количество OB обработки диагностических прерываний	1
Глубина вложения блоков:
на приоритетный класс	24
Таймеры и счетчики
S7 счетчики:
количество	2 048
с сохранением состояний при перебоях в питании:
настройка	Есть
IEC счетчики:
количество	Ограничено только объемом рабочей памяти
с сохранением состояний при перебоях в питании:
настройка	Есть
S7 таймеры:
количество	2 048
с сохранением состояний при перебоях в питании:
настройка	Есть
IEC таймеры:
количество	Ограничено только объемом рабочей памяти
Область памяти данных
Энергонезависимая область памяти, не более	768 кбайт; для флагов, таймеров, счетчиков, блоков данных и технологических данных (осей): 700 кбайт
Флаги:
количество, не более	16 кбайт
количество тактовых битов	8
Блоки данных:
с сохранением состояний при перебоях в питании, настройка	Есть
с сохранением состояний при перебоях в питании, по умолчанию	Нет
Локальные данные:
на приоритетный класс, не более	64 кбайт; до 16 кбайт на блок
Адресное пространство
Количество модулей ввода/ вывода	8 192
Адресное пространство ввода/ вывода:
для ввода	32 кбайт; вся область занята входными сигналами
для вывода	32 кбайт; вся область занята выходными сигналами
на встроенную подсистему ввода/ вывода:
для ввода	16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP
для вывода	16 кбайт; 16 кбайт через встроенный интерфейс PROFINET IO, 8 кбайт через встроенный интерфейс PROFIBUS DP
на CM/C:P
для ввода	8 кбайт
для вывода	8 кбайт
Подобласти отображения процесса:
количество, не более	32
Адресное пространство на модуль:
количество подсистем ввода/ вывода	10
Аппаратная конфигурация
Количество ведущих DP устройств:
встроенных	1
через CM	8; суммарно до 8 CM/CP на контроллер для подключения к сетям PROFIBUS, PROFINET, Ethernet
Количество контроллеров ввода/ вывода:
встроенных	1
через CM	8; суммарно до 8 CM/CP на контроллер для подключения к сетям PROFIBUS, PROFINET, Ethernet
Монтажная стойка:
количество модулей на монтажную стойку, не более	32; CPU + 31 модуль
количество монтажных стоек, не более	1
PtP CM:
количество PtP CM	Количество используемых PtP CM ограничивается только количеством свободных слотов
Время и дата
Часы:
тип	Аппаратные часы
отклонение времени за сутки, не более	10 с; типовое значение: 2 с
запас хода часов после отключения питания, типовое значение	6 недель при 40 °C
Счетчики моточасов:
количество	16
Синхронизация времени:
поддержка	Есть
через PROFIBUS DP, ведущее устройство	Есть
в системе автоматизации, ведущее устройство	Есть
в системе автоматизации, ведомое устройство	Есть
через Ethernet на основе NTP	Есть
Интерфейсы
Количество интерфейсов PROFINET	2
Количество интерфейсов PROFIBUS	1
1-й интерфейс
тип интерфейса:
количество портов	2
встроенный коммутатор	Есть
RJ 45 (Ethernet)	Есть
протоколы:
контроллер PROFINET IO	Есть
прибор ввода/ вывода PROFINET IO	Есть
SIMATIC коммуникации	Есть
открытый обмен данными через IE	Есть
Web сервер	Есть
работа в кольцевых сетях	Есть
2-й интерфейс:
тип интерфейса:
количество портов	1
встроенный коммутатор	Нет
RJ 45 (Ethernet)	Есть
протоколы:
контроллер PROFINET IO	Нет
прибор ввода/ вывода PROFINET IO	Нет
SIMATIC коммуникации	Есть
открытый обмен данными через IE	Есть
Web сервер	Есть
3-й интерфейс
тип интерфейса:
количество портов	1
RS 485	Есть
протоколы:
SIMATIC коммуникации	Есть
ведущее устройство PROFIBUS DP	Есть
ведомое устройство PROFIBUS DP	Нет
Типы интерфейсов
RJ 45 (Ethernet:)
100 Мбит/с	Есть
автоматическая настройка на параметры обмена данными в сети	Есть
автоматическая кроссировка подключаемых кабелей	Есть
индикатор состояния сети Industrial Ethernet	Есть
RS 485:
скорость обмена данными, не более	12 Мбит/с
Протоколы
Количество соединений:
количество соединений, не более	320; через встроенные интерфейсы CPU и CP/ CM
количество соединений, зарезервированных для ES/HMI/web	10
количество соединений через встроенные интерфейсы	160
количество соединений для S7 маршрутизации	64; только 16 соединений для S7 маршрутизации через PROFIBUS
Контроллер PROFINET IO:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
изохронный режим	Есть
открытый обмен данными через IE	Есть
обмен данными в режиме IRT	Есть
поддержка протокола MRP	Есть; в режиме MRP менеджера и/или клиента, до 50 приборов на кольцо
PROFIenergy	Есть
приоритетный запуск приборов ввода/ вывода	Есть
количество подключаемых приборов ввода/ вывода, не более	512; до 1000 приборов ввода/ вывода могут быть подключены через PROFIBUS и PROFINET
количество приборов ввода/ вывода с обменом данными в режиме RT, не более	512
из них в одной линии, не более	512
количество приборов ввода/ вывода с обменом данными в режиме IRT с опцией высокой производительности, не более	64
количество одновременно активируемых/ деактивируемых приборов ввода/ вывода, не более	8
количество приборов ввода/ вывода на инструмент, не более	8
время обновления данных	Минимальное время обновления данных зависит от набора функций, используемых в PROFINET IO, количества приборов ввода/ вывода и объема передаваемых данных
в режиме RT с периодом следования тактовых сигналов:
250 мкс	250 мкс ... 128 мс
500 мкс	500 мкс ... 256 мс
1 мс	1 ... 512 мс
2 мс	2 ... 512 мс
4 мс	4 ... 512 мс
в режиме IRT с опцией высокой производительности и периодом следования тактовых сигналов:
250 мкс	250 мкс ... 4 мс
500 мкс	500 мкс ... 8 мс
1 мс	1 ... 16 мс
2 мс	2 ... 32 мс
4 мс	4 ... 64 мс
в режиме IRT с опцией высокой производительности и использованием нечетных циклов	Время обновления = настройке функции использования нечетных циклов (любое, кратное 125 мкс: 375 мкс, 625 ... 3.875 мкс)
Прибор ввода/ вывода PROFINET IO:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
изохронный режим	Нет
открытый обмен данными через IE	Есть
поддержка режима IRT	Есть
поддержка протокола MRP	Есть
поддержка протокола PROFIenergy	Есть
общий прибор ввода/ вывода	Есть
количество контроллеров, получающих доступ к общему прибору ввода/ вывода, не более	4
SIMATIC коммуникации:
S7 функции связи в режиме сервера	Есть
S7 функции связи в режиме клиента	Есть
объем данных пользователя на задание, не более	Смотри интерактивную помощь (S7 communication, user data size)
Открытый обмен данными через IE:
TCP/IP:	Есть
объем данных на телеграмму, не более	64 кбайт
поддержка нескольких пассивных соединений на порт	Есть
ISO-on-TCP (RFC1006)	Есть
объем данных на телеграмму, не более	64 кбайт
UDP	Есть
объем данных на телеграмму, не более	1 472 байта
DHCP	Нет
SNMP	Есть
DCP	Есть
LLDP	Есть
Web сервер:
HTTP	Есть; стандартные и разрабатываемые пользователем страницы
HTTPS	Есть; стандартные и разрабатываемые пользователем страницы
PROFIBUS:
сервисы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
[Fehlender Merkmalstext PMD_ACF046_001_000]	Есть
изохронный режим	Есть
функции равного удаления	Есть
количество ведомых DP устройств	125; подключение до 1000 приборов ввода/ вывода через сети PROFIBUS и PROFINET
активация/ деактивация ведомых DP устройств	Есть
Ведущее устройство PROFIBUS DP:
количество соединений, не более	48; для встроенного интерфейса PROFIBUS DP
Прочие протоколы:
MODBUS	Есть; MODBUS TCP
Работа в кольцевой сети:
типовое время реконфигурирования при обрыве кольца, типовое значение	200 мс
количество станций на кольцо, не более	50
Изохронный режим
Полная синхронизация приложения	Есть
Функции равного удаления	Есть
Функции S7 сообщений
Количество станций, регистрирующих S7 сообщения, не более	32
Блочно зависимые сообщения	Есть
Количество конфигурируемых аварийных сообщений, не более	10 000
Количество сообщений в очереди, одновременно находящихся в активном состоянии, зарезервированных:
для сообщений пользователя	980
для сообщений системной диагностики	200
для сообщений технологических объектов	160
Функции тестирования и отладки
[Fehlender Merkmalstext PMD_ACE995_001_000]	Есть
Блоки состояний	Есть
Пошаговое выполнение программы	Нет
Контроль состояний/ модификация переменных:
контроль состояний/ модификация переменных	Есть
переменные	Входы, выходы, флаги, блоки данных, содержимое таймеров и счетчиков
количество переменных для контроля состояний, не более	200 на задание
количество модифицируемых переменных, не более	200 на задание
Принудительная установка:
переменные	Входы, выходы
количество переменных, не более	200
Буфер диагностических сообщений:
наличие	Есть
емкость буфера, записей, не более	3 200
из них с защитой от перебоев в питании	1 000
Трассировка:
количество конфигурируемых заданий на трассировку	8
Состояния, прерывания, диагностика
Диагностические светодиоды индикации:
режимов работы RUN/STOP	Есть
наличия ошибок в работе модуля ERROR	Есть
запроса на обслуживание MAINT	Есть
активности коммуникационных интерфейсов LINK TX/RX	Есть
Поддерживаемые технологические объекты
Управление перемещением:	Есть
управление скоростью перемещения по осям:
количество осей, не более	96
управление позиционированием по осям:
количество осей, не более	96
синхронизация осей:
количество осей, не более	48
использование датчиков позиционирования по осям:
количество осей, не более	96
Регуляторы:
PID_Compact	Есть; универсальный ПИД регулятор с встроенной системой оптимизации
PID_3Step	Есть; ПИД регулятор с встроенной системой оптимизации для управления клапанами
Счет и измерение:
скоростные счетчики	Есть
Условия эксплуатации
Диапазон рабочих температур:
горизонтальная установка, минимальное значение	0 °C
горизонтальная установка, максимальное значение	60 °C; при типовом значении температуры 50 °C дисплей отключается
вертикальная установка, минимальное значение	0 °C
вертикальная установка, максимальное значение	40 °C; при типовом значении температуры 40 °C дисплей отключается
Конфигурирование
Программирование:
языки программирования:
LAD	Есть
FBD	Есть
STL	Есть
SCL	Есть
GRAPH	Есть
Защита ноу-хау:
защита программы пользователя	Есть
защита от копирования	Есть
защита программных блоков	Есть
Защита доступа:
пароль для доступа к дисплею	Есть
уровень защиты: защита от записи	Есть
уровень защиты: защита от записи/ чтения	Есть
уровень защиты: полная защита	Есть
Мониторинг времени цикла выполнения программы:
нижний предел	Настраивается
верхний предел	Настраивается
Габариты
Ширина	175 мм
Высота	147 мм
Глубина	129 мм
Масса
Приблизительно	1 978 г

	6EP1332-4BA00 SIMATIC PM 1507 24 V/3 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/3 A
	6EP1333-4BA00 SIMATIC PM 1507 24 V/8 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ДЛЯ SIMATIC S7-1500. ВХОД: ~120/230 В, ВЫХОД: =24 В/8 A
	6ES7193-4JB00-0AA0 SIMATIC DP, ЗАПЧАСТЬT, 24-ВОЛЬТОВЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ ET 200S И PN/PN-СОЕДИНИТЕЛЕЙ, 2 X 2-ПОЛЮСНЫЙ, ВТЫЧНОЙ, ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ ЭЛЕКТРОНИКИ, ВНУТРЕННИЙ МОСТИК, ЦВЕТОВОЕ КОДИРОВАНИЕ, 10 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 10
	6ES7505-0KA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 25W 24V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24 В
	6ES7505-0RA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 24/48/60V DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ =24/48/60
	6ES7507-0RA00-0AB0 SIMATIC S7-1500, СИСТЕМНЫЙ БЛОК ПИТАНИЯ PS 60W 120/230V AC/DC, ФОРМИРУЕТ ВНУТРЕННЕЕ ПИТАНИЕ ЗАДНЕЙ ШИНЫ ДЛЯ S7-1500, ВХОДНОЕ НАПРЯЖЕНИЕ ПИТАНИЯ ~/=120/230 В
	6ES7590-1AB60-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 160 MM (ПРИМЕРНО 6,3 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AC40-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 245 MM (ПРИМЕРНО 9,6 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ

	6ES7590-1AE80-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 482 MM (ПРИМЕРНО 19 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AF30-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 530 MM (ПРИМЕРНО 20,9 ДЮЙМОВ); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1AJ30-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 830 MM (ПРИМЕРНО 32,7 ДЮЙМА); ВКЛ. ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ
	6ES7590-1BC00-0AA0 SIMATIC S7-1500, ПРОФИЛЬНАЯ ШИНА 2000 MM (ПРИМЕРНО 78,7 ДЮЙМОВ); БЕЗ ЗАЗЕМЛЯЮЩЕГО ЭЛЕМЕНТА, ИНТЕГРИРОВАННАЯ DIN-РЕЙКА ДЛЯ МОНТАЖА МАЛЫХ КОМПОНЕНТОВ, ТАКИХ КАК КЛЕММЫ, ПРЕДОХРАНИТЕЛИ ИЛИ РЕЛЕ. НЕОБХОДИМ ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (6ES7590-5AA00-0AA0, УП. 20 ШТ. )
	6ES7590-5AA00-0AA0 SIMATIC S7-1500, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ (ПОДКЛЮЧЕНИЕ PE) ДЛЯ ПРОФИЛЬНОЙ ШИНЫ S7-1500; ОБЯЗАТЕЛЕН ДЛЯ ПРОФИЛЬНОЙ ШИНЫ ДЛИНОЙ 2000 MM, 20 ШТУК В УПАКОВКЕ Packaging Quantity (piece): 20
	6ES7590-8AA00-0AA0 SIMATIC S7-1500 ЗАПЧАСТЬ - СОЕДИНИТЕЛЬНЫЙ РАЗЪЁМ ДЛЯ ВСЕХ СИСТЕМНЫХ БЛОКОВ ПИТАНИЯ (PS) И БЛОКОВ ПИТАНИЯ (PM), 10 ШТ. В УПАКОВКЕ Packaging Quantity (piece): 10
	6ES7591-1BA01-0AA0 SIMATIC S7-1500, ЗАПЧАСТЬ - ДИСПЛЕЙ ДЛЯ CPU 1515(F)-2 PN, CPU 1516(F)-3 PN/DP, CPU 1517 (F)-3 PN/DP И CPU 1518(F)-4 PN/DP
	6ES7591-8AA00-0AA0 SIMATIC S7-1500, ЗАПЧАСТЬ - ФРОНТАЛЬНАЯ ДВЕРЦА ДЛЯ DP-ИНТЕРФЕЙСА ЦПУ 1518-4 PN/DP
	6ES7822-1AA03-0YA5 SIMATIC STEP 7 PROFESSIONAL V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ., ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200/1500, SIMATIC S7-300/400/WINAC, ПАНЕЛЕЙ SIMATIC BASIC
	6ES7954-8LC02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ

	6ES7954-8LE02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
	6ES7954-8LF02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
	6ES7954-8LL02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
	6ES7954-8LP02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТА
	6ES7954-8LT02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА
	6ES7972-0BA70-0XA0 SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
	6ES7972-0BB70-0XA0 SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА
	6ES7998-8XC01-8YE0 КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!, SIMATIC DP/ -PC/ -PG, STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET
	6GK1901-1BB10-2AA0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ.
	6GK1901-1BB10-2AB0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. Packaging Quantity (piece): 10
	6GK1901-1BB10-2AE0 SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. Packaging Quantity (piece): 50
	6GK1901-1GA00 SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ
	6GK1905-6AA00 SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS
	6XV1830-0EH10 SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1840-2AH10 SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1840-3AH10 SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

6XV1840-4AH10

SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M

	6XV1830-0GH10 SIMATIC NET, ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), С PE-ОБОЛОЧКОЙ, ДЛЯ ПРИМЕНЕНИЯ В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ, 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M
	6XV1830-0JH10 SIMATIC NET, ЭКРАНИР. PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC) С PUR-ОБОЛОЧКОЙ, 2-ЖИЛЬНЫЙ, ДЛЯ ПРОКЛ. В ХИМ. АГРЕСИВНЫХ СРЕДАХ С ПОВЫШ. УРОВНЕМ МЕХ. ВОЗДЕЙСТВИЙ, ПОСТАВКА ОТРЕЗКАМИ ДЛИНОЙ 20 .. . 1000 M
	6XV1830-0LH10 SIMATIC NET, ОГНЕСТОЙКИЙ PROFIBUS КАБЕЛЬ (FRNC) ДЛЯ БЫСТРОГО МОНТАЖА (FC), ЭКРАНИРОВАННЫЙ, 2-ЖИЛЬНЫЙ, БЕЗ СОДЕРЖАНИЯ ГАЛЛОГЕНА С ОБОЛОЧКОЙ ИЗ СОПОЛИМЕРА. ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1830-3EH10 SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1830-3FH10 SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
	6XV1831-2K SIMATIC NET, PB FC ГИБКИЙ КАБЕЛЬ GP, 2-ПРОВОДНОЙ, ЭКРАНИРОВАННЫЙ, СПЕЦ. ДИЗАЙН ДЛЯ БЫСТРОЙ УСТАНОВКИ, МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА ПРИ ЗАКАЗЕ 20 M, ПРОДАЖА ПО МЕТРАЖУ
	6XV1831-2L SIMATIC NET, PB FC ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, PROFIBUS ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, МАКС. УСКОРЕНИЕ 4М/С*С, МИНИМУМ 3 МЛН. ЦИКЛОВ ИЗГИБА, МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА 120 MM, ДВУХЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПРОДАЖА ПО МЕТРАЖУ, МАКС.ДЛИНА: 1000 M, МИНИМАЛЬНАЯ ДЛИНА ДЛЯ ЗАКАЗ

Обзор

Центральный процессор S7-1500 с большими объемамт памяти программы и данных, высокой производительностью и мощными коммуникационными возможностями.
Высокая скорость выполнения операций с битами и математических операций с плавающей точкой.
Применение во всех секторах промышленного производства.
Использование в качестве центрального контроллера производственных линий с системами локального и распределенного ввода-вывода.
Интерфейс PROFINET IO IRT с встроенным 2-канальным коммутатором.
Дополнительный интерфейс PROFINET со своим IP адресом.
Контроллер PROFINET IO для обслуживания систем распределенного ввода-вывода на основе сети PROFINET.
Интеллектуальный прибор ввода-вывода PROFINET IO для работы под управлением программируемых контроллеров SIMATIC или контроллеров других производителей, способных выполнять функции контроллера PROFINET IO.
Интерфейс ведущего устройства сети PROFIBUS DP.
Поддержка изохронного режима в сетях PROFIBUS и PROFINET.
Встроенная поддержка функций управления перемещением.
Встроенный web сервер с поддержкой разрабатываемых пользователем страниц.

Замечание:

Для работы центрального процессора необходима карта памяти SIMATIC memory card, которая заказывается отдельно.

Область применения

Центральный процессор CPU 1517-3 PN/DP имеет высокую производительность и оснащен памятью программы и данных большого объема. Он предназначен для построения систем управления, использующих для своей работы системы локального и распределенного ввода-вывода, и отличается высокой скоростью обработки информации.

Он может работать в режимах контроллера или интеллектуального прибора ввода-вывода сети PROFINET IO. Встроенный интерфейс PROFINET IO IRT оснащен 2-канальным коммутатором, что позволяет выполнять подключение к магистральной или кольцевой сети PROFINET без использования дополнительных внешних коммуникационных компонентов.

Дополнительный интерфейс PROFINET со своими IP адресами позволяют решать задачи разделения сетей.

Встроенный интерфейс PROFIBUS позволяет выполнять обслуживание систем распределенного ввода-вывода на основе этой сети.

Дополнительно центральный процессор обеспечивает поддержку исчерпывающего набора функций управления и позволяет производить подключение приводов через стандартные PLC-open - совместимые блоки.

Дизайн

CPU 1517-3 PN/DP характеризуется следующими показателями:

Мощный центральный процессор:
Процессор выполняет логические операции менее, чем за 2 нс.
Большой объем рабочей памяти:
2 Мбайт для программы и 8 Мбайт для данных.
Загрузочная память в виде карты памяти SIMATIC memory card;
с поддержкой дополнительных функций, например, архивирования данных.
Гибкие возможности расширения:
однорядная конфигурация с использованием до 32 модулей (центральный процессор + 31 модуль контроллера).
Дисплей с поддержкой функций:
- Отображения IP адресов встроенных интерфейсов, имени станции, ее обозначения на верхнем уровне, ее расположения и т.д.
- Отображения диагностической информации.
- Отображения информации о модулях.
- Отображения параметров настройки дисплея.
- Отображения логотипа пользователя.
- Установки IP адресов.
- Установки даты и времени.
- Выбора режима работы центрального процессора.
- Сброса центрального процессора на заводские настройки.
- Разрешения/ запрета отображения информации.
- Разрешения использования защиты доступа.
Встроенный интерфейс PROFINET IO IRT для обслуживания системы распределенного ввода-вывода на основе сети PROFINET.
Дополнительный интерфейс PROFINET, например, для разделения сетей.
Встроенный интерфейс PROFIBUS DP для обслуживания систем распределенного ввода-вывода на основе сети PROFIBUS.

Функции

Производительность:
- Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.
- Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
- Мощные коммуникационные интерфейсы:
  PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров. Дополнительный интерфейс PROFINET со своим IP адресом, что позволяет решать задачи разделения сетей.
Встроенные технологические функции:
- Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
- Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
- Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
- Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
Встроенная защита информации:
- Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
- Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
- Концепция 4-уровневой идентификации пользователей:
  Связь с приборами человеко-машинного интерфейса может быть ограничена.
- Защита от манипуляции данными:
  Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
Конструкция и обслуживание:
- Дисплей для отображения информации:
  например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея.
- Использование дисплея:
  для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
Встроенная системная диагностика:
- Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
- Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров)
- Используются в качестве съемной загрузочной памяти центрального процессора. Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
- Позволяют хранить документацию и csv файлы (рецепты, архивы).
- Создание блоков данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
Регистрация данных (архивирование) и рецепты:
- Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов;
  простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
- Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
Программирование:
- Программирование в среде STEP 7 Professional от V13 UPD3 и выше.
- Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500 с автоматическим преобразованием программных кодов. Коды, которые не могут быть преобразованы автоматически, регистрируются и перерабатываются вручную.
- Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

CPU 1517-3 PN/DP

Изделие: 6ES7517-3AP00-0AB0

Обзор

Область применения

Дизайн

Функции

Похожие товары

Наши услуги

Производители
