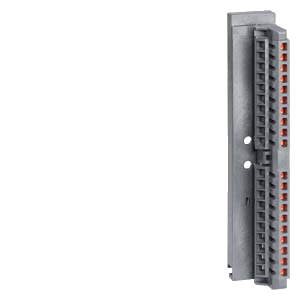

Штекер 20-П контакты-защелки, 100 шт

Изделие: 6ES7392-1BJ00-1AB0


Краткое описание:
SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ
Производитель: SIEMENS
Вес: 5.2 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ

Обзор

  • Простое и удобное подключения датчиков и исполнительных устройств.
  • Замена модулей без демонтажа внешних соединений.
  • Механическое кодирование, исключающее возможность установки фронтального соединителя на модуль другого типа.



Область применения

Фронтальные соединители предназначены для подключения к контроллеру внешних входных и выходных цепей. Соединитель подключается к модулю через разъем и закрывается защитной дверцей. Такая конструкция упрощает выполнение монтажных работ и позволяет производить замену модулей без демонтажа всех внешних соединений. В паз защитной дверцы устанавливается этикетка, на который наносится маркировка внешних цепей.

Фронтальный соединитель не входит в комплект поставки модуля и должен заказываться отдельно.

20-полюсные фронтальные соединители используются для:

  • Всех сигнальных модулей, за исключением 32-канальных.
  • Функциональных модулей.
  • Центральных процессоров CPU 312C.

 40-контактные фронтальные соединители используются для:

  • 32-канальных сигнальных модулей.
  • 8-канальных модулей вывода дискретных сигналов с выходами в виде замыкающих контактов реле с нагрузочной способностью до 5А на выход.
  • Центральных процессоров CPU 313C/ CPU 313C-2PtP/ CPU 313C-2DP/ CPU 314C-2PtP/ CPU 314C-2DP.



Дизайн

При первой установке фронтального соединителя на модуль автоматически выполняется операция его механического кодирования. В дальнейшем фронтальный соединитель может быть установлен только на модули такого же типа, что исключает возможность возникновения ошибок при замене модулей.

20-полюсный фронтальный соединитель снабжен:

  • 20 контактами под винт или 20 контактами-защелками для подключения внешних цепей.
  • Скобами для крепления соединительных проводников или кабеля.
  • Кнопкой фиксатора: для разблокировки фиксатора при удалении фронтального соединителя с модуля.
  • Элементами механического кодирования: два элемента механического кодирования, занимающие определенные фиксированные положения при первой установке фронтального соединителя на модуль.

40-контактный фронтальный соединитель снабжен:

  • 40 контактами под винт или 40 контактами-защелками для подключения внешних цепей.
  • Скобами для крепления соединительных проводников или кабеля.
  • Кнопкой фиксатора: для разблокировки фиксатора при удалении фронтального соединителя с модуля.
  • Элементами механического кодирования: два элемента механического кодирования, занимающие определенные фиксированные положения при первой установке фронтального соединителя на модуль.
