SM326 F DO10

Изделие: 6ES7326-2BF10-0AB0


Краткое описание:

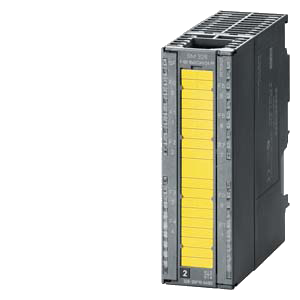

SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ SM326, F-DO10 X = 24В/2A PP, ДИСКРЕТНЫЕ FAILSAFE-ВЫХОДЫ ДЛЯ СИСТЕМ SIMATIC S7-F С ДИАГНОСТИЧЕСКИМИ ПРЕРЫВАНИЯМИ, LVV, 1 X 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Производитель: SIEMENS
Вес: 0.36 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ SM326, F-DO10 X = 24В/2A PP, ДИСКРЕТНЫЕ FAILSAFE-ВЫХОДЫ ДЛЯ СИСТЕМ SIMATIC S7-F С ДИАГНОСТИЧЕСКИМИ ПРЕРЫВАНИЯМИ, LVV, 1 X 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО



6ES7326-2BF10-0AB0

6ES7326-2BF41-0AB0

Напряжения и токи





Напряжение нагрузки L+




  • Номинальное значение (DC)

=24 В; 1L+, 2L+, 3L+

=24 В

Потребляемый ток




  • из цепи 1L+, макс.

100 мA; от источника питания

75 мА

  • из цепи 2L+ (холостой ход), макс.

100 мA

100 мА

  • из цепи 3L+ (холостой ход), макс.

100 мA

100 мА

  • От внутренней шины контроллера 5 В DC, макс.

100 мA

100 мА

  • Потребляемая мощность, типовое значение

6 Вт

12 Вт

Система соединений




  • Фронтальный соединитель

40-полюсный

40-полюсный

Дискретные выходы




  • Количество

10

8

  • Длина экранированного кабеля, макс.

1,000 м; 200 м для SIL3, AK 5 и 6, категория 4

200 м

  • Длина обычного кабеля, макс.

600 м

200 м

  • Защита от короткого замыкания

Есть; электронная

Есть; электронная

  • Ограничение выброса напряжения

L+ (-33 В) с последовательным включе­нием диода

L+ (-33 В) без последовательного включе­ния диода

  • Ламповая нагрузка, макс.

5 Вт

5 Вт

Выходное напряжение высокого уровня, не менее




  • с последовательным включе­нием диода

L+ (-1.8 В)

-

  • без последовательного включе­ния диода

L+ (-1.0 В)

L+ (-1.0 В)

Выходной ток высокого уровня




  • номинальное значение

2 A

2 А

  • допустимое значение для t от 0 дo 40 °C, мин.

7 мA

7 мА

  • допустимое значение для t от 0 дo 40 °C, макс.

2 A; 2 A при горизонтальной установке, 1 A при вертикальной установке

2 А

  • допустимое значение для t от 40 дo 60 °C, мин.

7 mA

7 мА

  • допустимое значение для t от 40 дo 60 °C, макс.

1 A; при горизонтальной установке

1 А

  • Выходной ток низкого уровня, не более

0.5 мA

0.5 мА

Максимальная частота переклю­чения выходов




  • при активной нагрузке

25 Гц

30 Гц

  • при индуктивной нагрузке по IEC 947-5-1, 13 DC

2 Гц

2 Гц

  • при ламповой нагрузке

10 Гц

10 Гц

Суммарный ток выходов одной группы (без использования по­следовательно включенных дио­дов):




  • вертикальная установка




  • до 40°C., макс.

5.0 А без последовательного включе­ния диода, 4 А с последовательным включе­нием диода

5 А

  • горизонтальная установка




  • дo 40°C., макс.

10 А

7.5 А

  • дo 60°C., макс.

6 А

5 А

Состояния, прерывания, диагностика





Прерывания




  • Диагностические

Есть

Есть

Диагностические функции




  • считывание диагностических данных

Есть

Есть

Изоляция




  • Испытательное напряжение изоляции

500 В DC / 350 В AC

500 В DC / 350 В AC

Потенциалы/ электрическая изоляция





Функции дискретного выхода




  • Между каналами

Есть

Есть

  • Между каналами, на группу

5

4

  • Между каналами и внутренней шиной контроллера

Есть

Есть

  • Между каналами иэлектронным источником питания

Есть

Есть

Стандарты, сертификаты





Максимальный уровень безопасности, обеспечиваемый модулем




  • по DIN V 19250

AK 5 и 6

AK 6

  • по EN 954-1

Категория 4

Категория 4

  • по IEC 61508

SIL 3

SIL 3

Размеры и масса




  • Масса, примерно

330 г

465 г

  • Ширина

80 мм

80 мм

  • Высота

125 мм

125 мм

  • Глубина

120 мм

120 мм

SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ "ГОРЯЧЕЙ" ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА
SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕЙ" ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 2 МОДУЛЕЙ ШИРИНОЙ 40 MM
SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ "ГОРЯЧЕЙ" ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 1 МОДУЛЯ ШИРИНОЙ 80MM
SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A
SIMATIC S7-300, УВЕЛИЧЕННАЯ ДВЕРЦА ДЛЯ SAFETY-МОДУЛЕЙ, ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ ПРОВОДНИКИ СЕЧЕНИЕМ 1,3 КВ.ММ ИЛИ 16 AWG, 5 ШТ. В УПАКОВКЕ, ВКЛЮЧАЯМАРКИРОВОЧНЫЕ ЛИСТЫ И СХЕМЫ ПОДКЛЮЧЕНИЯ (ЖЁЛТЫЕ)
Packaging Quantity (piece): 5
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК
Packaging Quantity (piece): 100
SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ
SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 40-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ
Packaging Quantity (piece): 100
SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК F-МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК
Packaging Quantity (piece): 10
SIMATIC S7-300, LK 393, КАБЕЛЬНАЯ ЯЧЕЙКА ДЛЯ F -МОДУЛЕЙ: ДЛЯ ПОДКЛЮЧЕНИЯ ЦЕПЕЙ ПИТАНИЯ АВТОМАТИКИ БЕЗОПАСНОСТИ К ФРОНТАЛЬНОМУ СОЕДИНИТЕЛЮ МОДУЛЯ, УПАКОВКА ИЗ 5 ШТУК
Packaging Quantity (piece): 5
SIMATIC S7, СРЕДСТВО ДЛЯ ПРОГРАММИРОВАНИЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ (F-СИСТЕМ) STEP 7 SAFETY ADVANCED V13, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД TIA PORTAL V13 ДЛЯ STEP7 PROFESSIONAL V13
SIMATIC S7, F СРЕДСТВО РАЗРАБОТКИ РАСПРЕДЕЛЕННЫХ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ DISTRIBUTED SAFETY V5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.), РАБОТ
SIMATIC S7, F СРЕДСТВО ПРОГРАММИРОВАНИЯ DISTRIBUTED SAFETY V5.4, ПАКЕТ ОБНОВЛЕНИЯ ОТ ВЕРСИИ 5.X ДО ВЕРСИИ 5.4, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИНЖЕНЕРНОЕ ПРОГР. ОБЕСПЕЧЕНИЕ, ПРОГР. ОБЕСП. И ДОКУМЕНТАЦИЯ НА CD, CLASS A, 3 ЯЗЫКА (НЕМ., АНГЛ.,ФРАНЦ.),
КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET

Обзор

  • F-модули вывода дискретных сигналов для систем противоаварийной защиты и обеспечения безопасности на основе программируемых контроллеров SIMATIC S7-300F/ S7-400F/ S7-400FH.
  • Для подключения соленоидных вентилей, контакторов постоянного тока, индикаторных ламп и т.д.
  • Встроенные функции автоматики безопасности, поддерживаемые на аппаратном уровне.
  • При работе с поддержкой F-функций возможность установки:
    • в систему локального ввода-вывода программируемого контроллера S7-300F;
    • в станции систем распределенного ввода-вывода ЕТ 200М, работающие под управлением программируемых контроллеров S7-300F/ S7-400F/ S7-400FH.
  • Использования в качестве стандартных модулей вывода дискретных сигналов c поддержкой расширенного набора диагностических функций.



Область применения

F-модули вывода дискретных сигналов способны управлять соленоидными вентилями, контакторами постоянного тока, индикаторными лампами и т.д. Схемы подключения нагрузки могут отвечать различным уровням, классам и категориям безопасности.

F-модули вывода дискретных сигналов обеспечивают поддержку функций противоаварийной защиты на аппаратном уровне. Они могут устанавливаться в системы локального ввода-вывода программируемых контроллеров S7-300F, а также в станции распределенного ввода-вывода ET 200M, работающие под управлением программируемых контроллеров S7-300F/ S7-400F/ S7-400FH.

F-модули могут использоваться в стандартных режимах работы модулей вывода дискретных сигналов S7-300.



Дизайн

F-модули вывода дискретных сигналов характеризуются следующими показателями:

  • Компактный пластиковый корпус:
    • Зеленые светодиоды для индикации состояний выходных сигналов.
    • Зеленый светодиод индикации работы в режиме безопасного управления.
    • Красный светодиод для индикации группового отказа.
    • Разъем для подключения фронтального соединителя, закрытый дластиковой защитной дверцей.
    • Паз на защитной дверце для установки этикетки с маркировкой внешних цепей.
    • Два соединителя с тыльной стороны корпуса для подключения к внутренней шине S7-300F/ ET 200M.
  • Две независимые группы выходов для построения специализированных схем управления нагрузкой в системах противоаварийной защиты.
  • Типовой вариант установки, принятой для всех модулей S7-300.
  • Подключение внешних цепей через съемный фронтальный соединитель.



Функции

F-модули вывода дискретных сигналов выполняют преобразование логических сигналов центрального процессора S7-300F в выходные дискретные сигналы контроллера. Функции автоматики безопасности и противоаварийной защиты поддерживаются на аппаратном уровне F-модулей.
