Каталог

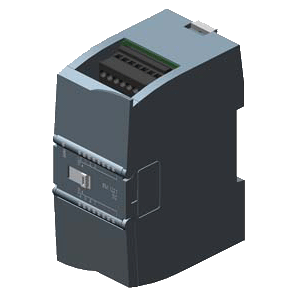

SM1221 8DI; 24VDC

Изделие: 6ES7221-1BF32-0XB0


Краткое описание:
SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 8DI, =24 В, ВХОДЫ SINK/SOURCE
Производитель: SIEMENS
Вес: 0.17 кг.
Цена по запросу.
БЫСТРЫЙ ЗАКАЗ

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 8DI, =24 В, ВХОДЫ SINK/SOURCE

Номер артикула

6ES7221-1BF32-0XB0

6ES7221-1BH32-0XB0



Обозначение типа продукта





Напряжение питания





Номинальное значение (пост. ток)


  • ● 24 В пост. тока

да

да

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

28,8 V

Входной ток





из шины на задней стойке 5 В пост. тока, макс.

105 mA

130 mA

Цифровые входы





  • ● из источника напряжения нагрузки L+ (без нагрузки), макс.

4 mA; на канал

4 mA; на канал

Выходное напряжение





Электропитание измерительных преобразователей





  • ● есть

да

да

Рассеиваемая мощность





Нормальная рассеиваемая мощность

1,5 W

2,5 W

Цифровые входы





Число входов

8

16

  • ● по группам для

2

4

Входная характеристика по IEC 61131, тип 1

да

да

Число одновременно включаемых входов





Все монтажные положения





  • — до 40 °C, макс.

8

16

горизонтальное монтажное положение





  • — до 40 °C, макс.

8

16

  • — до 50 ℃, макс.

8

16

вертикальное монтажное положение





  • — до 40 °C, макс.

8

16

Входное напряжение





  • ● Вид входного напряжения

пост. ток

пост. ток

  • ● Номинальное значение (пост. ток)

24 V

24 V

  • ● для сигнала "0"

5 В пост. тока при 1 мА

5 В пост. тока при 1 мА

  • ● для сигнала "1"

15 В пост. тока при 2,5 мА

15 В пост. тока при 2,5 мА

Входной ток





  • ● для сигнала "0", макс. (допустимый ток покоя)

1 mA

1 mA

  • ● для сигнала "1", мин.

2,5 mA

2,5 mA

  • ● для сигнала "1", тип.

4 mA; нормальная

4 mA; нормальная

Задержка на входе (при номинальном значении входного напряжения)





для стандартных входов





  • — параметрируемое

да ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах

да ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах

для входов аварийной сигнализации





  • — параметрируемое

да

да

Длина провода





  • ● экранированные, макс.

500 m

500 m

  • ● неэкранированные, макс.

300 m

300 m

Цифровые выводы





Вид выходов

0

0

Защита от короткого замыкания

нет

нет

Аварийные сигналы/диагностика/информация о состоянии





Аварийные сигналы





  • ● Аварийные сигналы

да

да

  • ● Диагностический сигнал

да

да

Диагностические сообщения





  • ● Диагностические функции

да

да

  • ● Контроль напряжения питания

да

да

Диагностический светодиодный индикатор





  • ● для индикации состояния входов

да

да

  • ● для обслуживания

да

да

  • ● Индикатор состояния цифрового входа (зеленый)

да

да

Гальваническая развязка





Гальваническая развязка цифровых вводов





  • ● между каналами, в блоках для

2

4

Степень защиты и класс защиты





Степень защиты согласно EN 60529


  • ● IP20

да

да

Стандарты, допуски, сертификаты





Маркировка CE

да

да

Допуск CSA

да

да

cULus

да

да

Допуск FM

да

да

RCM (ранее C-TICK)

да

да

Допуск для судостроения





  • ● Допуск для судостроения



да

Окружающие условия





Свободное падение





  • ● Макс. высота свободного падения (в упаковке)

0,3 m; пять раз, в упаковке к отправке

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации





  • ● диапазон допустимых значений температуры

От -20 ℃ до +60 ℃ для горизонтального монтажа и от -20 ℃ до 50 ℃ для вертикального монтажа, влажность воздуха 95%, без конденсации


  • ● мин.

-20 °C

-20 °C

  • ● макс.

60 °C

60 °C

  • ● Допустимое изменение температуры

от 5 °C до 55 °C, 3 °C/минута

от 5 °C до 55 °C, 3 °C/минута

Температура хранения/транспортировки





  • ● мин.

-40 °C

-40 °C

  • ● макс.

70 °C

70 °C

Давление воздуха согласно IEC 60068-2-13





  • ● Хранение/транспортировка, мин.

660 hPa

660 hPa

  • ● Хранение/транспортировка, макс.

1 080 hPa

1 080 hPa

Относительная влажность воздуха





  • ● диапазон допустимых значений (без конденсации) при 25 °C

95 %

95 %

Соединения





Требуемый передний штекер

Да

Да

Механические свойства/материалы





Вид корпуса (спереди)


  • ● Пластиковый

да

да

Размеры





Ширина

45 mm

45 mm

Высота

100 mm

100 mm

Глубина

75 mm

75 mm

Массы





Масса, прибл.

170 g

210 g


SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M
SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, СИГНАЛЬНЫЙ МОДЦЛЬ ШИРИНОЙ 45 ММ (ДЛЯ СИГНАЛЬНОГО МОДУЛЯ ШИРИНОЙ 45 ММ ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ), ПО 6 ШТУКИ КАЖДОЙ
Packaging Quantity (piece): 6

SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ 8/16 КАНАЛЬНЫХ (4 ШТ. С 7 ВИНТАМИ КАЖДЫЙ)
Packaging Quantity (piece): 4

Обзор

  • Сигнальные модули для увеличения каналов ввода дискретных сигналов, обслуживаемых одним центральным процессором.
  • Для гибкой адаптации контроллера к требованиям решаемой задачи.
  • Для последующего увеличения каналов ввода дискретных сигналов существующих систем автоматизации.


Область применения

Модули ввода дискретных сигналов предназначены для ввода входных дискретных сигналов контроллера и преобразования этих сигналов во внутренние логические сигналы, используемые программой центрального процессора.

Применение модулей ввода дискретных сигналов обеспечивает:

  • Получение оптимальной адаптации:
    Смешанное использование различных типов модулей дискретных сигналов позволяет адаптировать контроллер к требованиям решаемой задачи по количеству и виду входных дискретных сигналов. Для этой цели могут использоваться 8-, 16- и 32-канальные сигнальные модули.
  • Получение высокой гибкости:
    При расширении и модернизации существующих систем автоматизации контроллер может дополняться необходимым набором модулей с внесением соответствующих изменений в его программу.


Функции

Сигнальные модули SM 1221 выполняют преобразование внешних входных дискретных сигналов в его внутренние логические сигналы.
