• Для подключения станции ET 200M к сети PROFINET IO (электрические каналы связи, RJ45) и выполнения функций прибора ввода-вывода.
• Встроенный 2-канальный коммутатор.
• До 12 модулей на станцию.
• 192 байт на ввод, 192 байт на вывод.
• Опциональное использование активного шинного соединителя для обеспечения возможности "горячей" замены модуля.
• Скорость обмена данными 10/ 100 Мбит/с (автоматическая настройка/ дуплексный режим).
• Поддержка функций I&M (идентификация) в соответствии с руководством PNO № 3.502, V1.1.

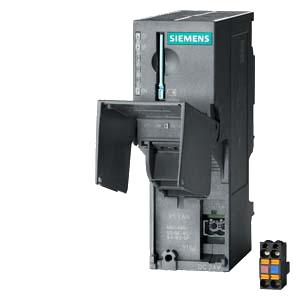

Интерфейсный модуль IM 153-4 PN предназначен для подключения станции ET 200M к электрическим каналам связи PROFINET IO и выполнения в этой сети функций прибора ввода-вывода. Он выполняет автономный обмен данными между модулями станции и контроллером ввода-вывода сети PROFINET IO.

IM 153-4 З PN расширяет спектр существующих интерфейсных модулей ET 200M и позволяет использовать данную станцию в системах распределенного ввода-вывода на основе PROFINET IO.

• IM 153-4 PN является головным модулем станции ET 200M. Он способен обслуживать до 12 модулей ввода-вывода S7-300. Порядок размещения этих модулей в станции может быть произвольным.
• Все модули станции монтируются на профильную шину S7-300. Объединение всех модулей в единую систему выполняется с помощью шинных соединителей, входящих в комплект поставки всех сигнальных, функциональных и коммуникационных модулей S7-300.
• IM 153-4 PN выпускается в пластиковом корпусе шириной 40 мм. На его фронтальной панели расположены светодиоды индикации и слот для установки микро карты памяти (MMC).
• Для работы модуля необходима микро карта памяти объемом 64 Кбайт.

Режимы работы

Модуль IM 153-4 PN выполняет обработку коммуникационных задач по обмену данными между станцией ET 200M и контроллером ввода-вывода PROFINET IO.

Выбор контроллера ввода-вывода, обслуживающего данную станцию, выполняется на этапе конфигурирования системы.

Конфигурирование

• STEP 7;
  Конфигурирование системы выполняется из среды HW Config; выбор соответствующего интерфейсного модуля станции производится в каталоге аппаратуры. Из этого же каталога производится выбор необходимого набора модулей ввода-вывода. Для конфигурирования необходим STEP 7 от V5.4, SP2 (HSP138).
• Внешние инструментальные средства;
  Для подключения станции к контроллеру ввода-вывода другого производителя с использованием его инструментальных средств необходим соответствующий GSDML файл.
