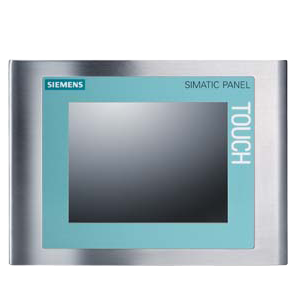

SIMATIC TOUCHPANEL TP177B DP/PN, СЕНСОРНАЯ ПАНЕЛЬ С ЛИЦЕВОЙ ПОВЕРХНОСТЬЮ ИЗ НЕРЖ. СТАЛИ, ЭКРАН ЗАКРЫТЫЙ ЗАЩИТНОЙ МЕМБРАНОЙ, СТЕПЕНЬ ЗАЩИТЫ ЛИЦЕВОЙ ПОВЕРХНОСТИ IP66K, STN 265 ЦВЕТНОЙ ЭКРАН, ПРОТОКОЛ MPI-/PROFIBUS-DP, RS485-/RS422-/USB - INTERFACE, ETHERNET-CARD
Order number |
6AV6642-8BA10-0AA0 | |
---|---|---|
TP177B PN/DP COLOR INOX | ||
General information |
|
|
Product type designation |
TP 177B color INOX (with stainless steel front) |
|
Display |
|
|
Design of display |
STN |
|
Screen diagonal |
5.7 in |
|
Resolution (pixels) |
|
|
|
320 x 240 |
|
Backlighting |
|
|
|
50 000 h |
|
Control elements |
|
|
Control elements |
Touch screen |
|
Keyboard fonts |
|
|
|
Yes |
|
Touch operation |
|
|
|
Yes; analog, resistive |
|
Connection type |
|
|
|
USB / USB / USB |
|
Installation type/mounting |
|
|
Mounting position |
vertical |
|
maximum permissible angle of inclination without external ventilation |
35° |
|
Input current |
|
|
Current consumption (rated value) |
0.24 A |
|
Processor |
|
|
Processor type |
ARM, 200 MHz |
|
Memory |
|
|
Type of memory |
Flash / RAM |
|
Memory available for user data |
2 048 kbyte |
|
Time of day |
|
|
Clock |
|
|
|
Hardware clock, synchronizable, no battery backup |
|
|
Yes |
|
|
No |
|
|
No |
|
|
Yes |
|
Interfaces |
|
|
Interfaces/bus type |
RS232 optional, 1 x RS422, 1 x RS485, 1 x Ethernet (RJ45) (max. 12 Mbit/s) |
|
USB port |
1 x USB |
|
PC card slot |
No |
|
CF card slot |
No |
|
Multimedia Card slot |
1x Multimedia Card slot, up to 128 MB |
|
Industrial Ethernet |
|
|
|
1 x Ethernet (RJ45) |
|
Protocols (terminal link) |
|
|
|
Yes |
|
Degree and class of protection |
|
|
Front |
IP66K, NEMA 4, NEMA 4x, NEMA 12 (when installed) |
|
IP (rear) |
IP20 |
|
Standards, approvals, certificates |
|
|
Certifications |
CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, EX-Zone 2/22, Gost-R, C-TICK, NEMA 4, NEMA 4x, NEMA 12 |
|
cULus |
Yes |
|
EAC (formerly Gost-R) |
Yes |
|
SIBE safety certification |
No |
|
Marine approval |
|
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
|
No |
|
|
Yes |
|
Use in hazardous areas |
|
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
Ambient temperature during storage/transportation |
|
|
|
-20 °C |
|
|
60 °C |
|
Relative humidity |
|
|
|
90 % |
|
Operating systems |
|
|
Operating system |
Windows CE |
|
Configuration |
|
|
Configuration software |
|
|
|
WinCC flexible Compact Version 2005 or higher (to be ordered separately) |
|
Languages |
|
|
Online languages |
|
|
|
5 |
|
Functionality under WinCC (TIA Portal) |
|
|
Libraries |
Yes |
|
Task planner |
Yes |
|
Message system |
|
|
|
2 000 |
|
|
Yes |
|
|
Yes |
|
Recipe administration |
|
|
|
100 |
|
|
200 |
|
|
200 |
|
|
32 KB integrated Flash, expandable |
|
Variables |
|
|
|
1 000 |
|
|
Yes |
|
|
Yes |
|
Images |
|
|
|
500 |
|
Image objects |
|
|
|
2,500 text elements |
|
|
Bit maps, icons, icon (full-screen), vector graphics |
|
Complex image objects |
|
|
|
With SIMATIC S7 |
|
|
Diagrams, bar graphs, sliders, analog display, invisible buttons |
|
Lists |
|
|
|
300 |
|
|
100 |
|
Security |
|
|
|
50 |
|
|
32 |
|
|
Yes |
|
Data carrier support |
|
|
|
No |
|
|
No |
|
Logging through printer |
|
|
|
Alarms, report (shift report), color print, hardcopy |
|
Transfer (upload/download) |
|
|
|
MPI/PROFIBUS DP, serial, USB, Ethernet, by means of external storage medium, automatic transfer recognition |
|
Process coupling |
|
|
|
S5, S7-200, S7-300/400, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), further non-Siemens drivers, see chapter "System interfaces" |
|
|
Yes |
|
|
No |
|
Expandability/openness |
|
|
|
Yes |
|
Peripherals/Options |
|
|
Peripherals |
Printer |
|
|
Yes |
|
Dimensions |
|
|
Width of the housing front |
212 mm |
|
Height of housing front |
156 mm |
|
Weights |
|
|
Weight (without packaging) |
0.9 kg |
Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели, TP 177B INOXTouch Panels могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B INOX имеют 5.7" STN дисплей с поддержкой 256 цветов и встроенным интерфейсом PROFINET I/O. Имеется USB интерфейс. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.
Панель TP 177B INOX были разработаны для всех отраслей промышленности, где требуется передняя поверхность панели из нержавеющей стали. Панель может быть подвержена дезинфекции (при проведении регулярной чистки поверхности) . Процедура очищения поверхности может осуществляться под струей воды с расходом 100 л/мин и давлении 1 атм с расстояния от 2.5 до 3 м. Жидкость сама стекает с поверхности панели.
1)Cold Cathode Fluorescence Lamps
Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.
SIMATIC TP 177B PN/DP INOX:Монтажный вырез (Ш x В) в мм: 198 x 142
Изделие: 6AV7484-4AB00-0AA0
