6AV6574-1AF04-4AA0 |
Обозначение типа продукта |

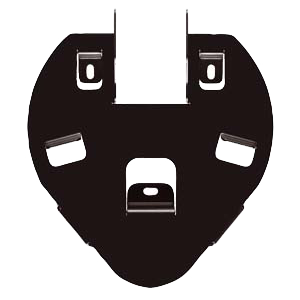

Кронштейн для настенного монтажа мобильной панели, тип 10 |
Вид конструкции/монтаж |
|
Возможность вертикального монтажа (вертикальный формат) |
Да |
Возможность поперечного монтажа (горизонтальный формат) |
Нет |
Стандарты, одобрения, сертификаты |
|
CE |
Да |
Внешние условия |
|
Диапазон абочих температур |
|
|
55 °C |
|
0 °C |
Температура хранения /транспортировки |
|
|
-20 °C |
|
70 °C |
Относительная влажность |
|
|
90 % |
Материалы |
|
Листовая сталь |
Да; с порошковым покрытием |
Размеры |
|
Ширина |
200 мм |
Высота |
230 мм |
Глубина |
25 мм; Установка |
Вес |
|
Вес без упаковки |
550 g; без кабельного держателя |
Поставка |
|
Объем поставки, штук |
1; Цвет: черный |
Прочее |
|
Примечание: |
Мобильная панель 170, мобильная панель 177, мобильная панель 277 IWLAN, мобильная панель 277F IWLAN, без крепежа |
Применение монтажных рамок позволяет получать степень защиты IP65, NEMA4X и NEMA12 (только для внутренних установок). Они могут применяться только в тех случаях, когда толщина стенки шкафа или панели управления не превышает 3 мм.
