SIPLUS CPU 1215C DC/DC/DC

Изделие: 6AG1215-1AG40-4XB0

Краткое описание:

SIPLUS S7-1200 CPU 1215C DC/DC/DC WITH CONFORMAL COATING BASED ON 6ES7215-1AG40-0XB0 . COMPACT CPU, DC/DC/DC, 2 PROFINET PORT, ONBOARD I/O: 14 DI 24VDC 10 DO 24VDC 0,5A, 2 AI 0-10V DC 2 AO 0-20MA DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 100 KB

Производитель: SIEMENS
Вес: 0.45 кг.

Цена по запросу.

БЫСТРЫЙ ЗАКАЗ

Номер артикула	6AG1215-1AG40-2XB0	6AG1215-1AG40-4XB0	6AG1215-1AG40-5XB0
Вес	0,446 kg	0,446 kg	0,467 kg
Единица количества (ME)	шт.	шт.	шт.
Единица упаковки	1	1	1
Минимальное поставляемое количество ME	1	1	1
Единица содержимого	шт.	шт.	шт.
EAN	4047618055165	4047618055264	4047618055431
Обозначение в списке (LKZ)	A&DSE/SIP ADD	A&DSE/SIP ADD	A&DSE/SIP ADD
Группа изделия	4578	4578	4578
Класс продукта	B: условно возвратный – обращайтесь к своему контактному лицу компании Siemens	B: условно возвратный – обращайтесь к своему контактному лицу компании Siemens	B: условно возвратный – обращайтесь к своему контактному лицу компании Siemens
VGBK	R740	R740	R740
Место хранения	N001	N001	N001
Общая информация
Обозначение типа продукта	ЦП 1215C пост. ток/пост. ток/пост. ток
Версия микропрограммного обеспечения	V4.1
Инженерное обеспечение с помощью
● пакета программного обеспечения для программирования	не ниже STEP 7 V13 SP1
Дисплей
С дисплеем	Нет
Напряжение питания
Номинальное значение (пост. ток)
● 24 В пост. тока	Да
Допустимый диапазон, нижний предел (пост. ток)	20,4 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V
Напряжение нагрузки L+
● Номинальное значение (пост. ток)	24 V
● Допустимый диапазон, нижний предел (пост. ток)	5 V
● Допустимый диапазон, верхний предел (пост. ток)	250 V
Входной ток
Потребление тока (номинальное)	500 mA; только ЦП
Макс. потребление тока	1 500 mA; ЦП со всеми расширительными модулями
Макс. ток включения	12 A; при 28,8 В пост. тока
Питание датчика
Питание датчика 24 В
● 24 В	L+ минус 4 В пост. тока мин.
Выходной ток
для шины на задней стойке (5 В пост. тока), макс.	1 600 mA; макс. 5 В пост. тока для SM и CM
Рассеиваемая мощность
Нормальная рассеиваемая мощность	12 W
Запоминающее устройство
Оперативное запоминающее устройство
● встроенный	100 kbyte	125 kbyte	100 kbyte
● расширяемое	Нет
Память загрузки
● встроенный	4 Mbyte
● вставная (карта памяти SIMATIC), макс.	с картой памяти SIMATIC Memory Card
Хранение в буфере
● есть	Да; не требует обслуживания
● без АКБ	Да
Время обработки ЦП
нормальное время операций побитовой обработки	0,085 µs; /инструкция
нормальное время операций со словами	1,5 µs; /инструкция
нормальное время выполнения операций с плавающей точкой	2,5 µs; /инструкция
Блоки ЦП
Число блоков (общее)	Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационные блоки (OB)
● Макс. число	Ограничение только посредством ОЗУ для кода
Области данных и их остаток
общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.	10 kbyte
Маркер
● Макс. число	8 kbyte; Размер области маркеров
Адресная область
Периферийная адресная область
● Вводы	1 024 byte
● Выводы	1 024 byte
Образ процесса
● Вводы, настраивается	1 kbyte
● Выводы, настраивается	1 kbyte
Конфигурация аппаратного обеспечения
Макс. число модулей на систему	3 коммуникационных модуля, сигнальный слой не используется, 8 сигнальных модулей	3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей
Время
Часы
● Аппаратные часы (часы точного времени)	Да
● Время хранения в буфере	480 h; нормальная
● Макс. отклонение в день	+/- 60 с/месяц при 25 °C
Цифровые входы
Число входов	14; встроенный
● из них входы, используемые для технологических функций	6; HSC (высокоскоростной счетчик)
встроенные каналы (цифровые входы)	14
входы с вытекающим/втекающим током	Да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс.	14
Входное напряжение
● Номинальное значение (пост. ток)	24 V
● для сигнала "0"	5 В пост. тока при 1 мА
● для сигнала "1"	15 В пост. тока при 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое	0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
— с "0" на "1", мин.	0,2 ms
— с "0" на "1", макс.	12,8 ms
для входов аварийной сигнализации
— параметрируемое	Да
для счетчиков/технологических функций
— параметрируемое	Однофазное: 3 с 100 кГц и 3 с 30 кГц Дифференциальное: 3 с 80 кГц и 3 с 30 кГц
Длина провода
● экранированные, макс.	500 m; 50 м на технологические функции
● неэкранированные, макс.	300 m; Для технологических функций: Нет
Цифровые выводы
Вид выходов	10
● из них быстродействующих выходов	4; Выход цепочки импульсов 100 кГц
встроенные каналы (цифровые выходы)	10
Коммутационная способность выходов
● при омической нагрузке, макс.	0,5 A
Задержка на выходе при омической нагрузке
● с "0" на "1", макс.	1 µs
● с "1" на "0", макс.	5 µs
Длина провода
● экранированные, макс.	500 m
● неэкранированные, макс.	150 m
Аналоговые вводы
Число аналоговых входов	2
встроенные каналы (аналоговые входы)	2
Входные диапазоны
● Напряжение	Да
Входные диапазоны (номинальные значения), напряжения
● от 0 до +10 В	Да
● Сопротивление на входе (от 0 до 10 В)	≥ 100 кОм
Длина провода
● экранированные, макс.	100 m; скрученный и экранированный
Аналоговые выводы
Число аналоговых выходов	2
встроенные каналы (аналоговые выходы)	2; от 0 до 20 мА
Диапазоны выходных параметров, напряжение
● от 0 до 10 В	Да
Диапазоны выходных параметров, ток
● от 0 до 20 мА	Да
Формирование аналоговой величины
Время интегрирования и преобразования/разрешение на канал
● Макс. разрешение с диапазоном перегрузки (бит со знаком)	10 bit
● Настраиваемое время интегрирования	Да
● Время преобразования (на канал)	625 µs
Датчики
Подключаемые датчики
● 2-проводной датчик	Да
1. интерфейс
Тип интерфейса	PROFINET
Физические параметры	Ethernet
гальванически развязанный	Да
автоматическое определение скорости передачи данных	Да
Автоматическое определение	Да
Автоматическая коммутация	Да
Функции
● Контроллер PROFINET IO	Да
● Устройство ввода-вывода PROFINET	Да; также с функциями устройства ввода-вывода
Контроллер PROFINET IO
● Макс. скорости передачи данных	100 Mbit/s
Службы
— Макс. число подключаемых устройств ввода-вывода	16
Устройство ввода-вывода PROFINET
Службы
— Shared Device	Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device	2
Протоколы
PROFINET IO	Да
PROFIBUS	Да; требуется CM 1243-5
Интерфейс AS-Interface	Да
Протоколы (Ethernet)
● TCP/IP	Да
Другие протоколы
● MODBUS	Да
Функции связи
S7-связь
● поддерживается	Да
● в качестве сервера	Да
● в качестве клиента	Да
Открытая связь IE
● TCP/IP	Да
● ISO-on-TCP (RFC1006)	Да
● UDP	Да
Интернет-сервер
● поддерживается	Да
● определенные пользователем сайты	Да
Число соединений
● общее	16; динамический
Функции испытания и ввода в эксплуатацию
Состояние/управление
● Переменные состояние/управления	Да
● Переменные	входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
● Принудительное исполнение	Да
Диагностический буфер
● есть	Да
Встроенные функции
Число счетчиков	6
Макс. частота счета (счетчик)	100 kHz
Частотомеры	Да
Управляемое позиционирование	Да
Количество позиционирующих осей с регулированием по положению, макс.		8
Количество позиционирующих осей через интерфейс импульс-направление		4; со встроенными выходами
PID-регулятор	Да
Число входов аварийной сигнализации	4
Число импульсных выходов	4
Предельная частота (импульс)	100 kHz
Гальваническая развязка
Гальваническая развязка цифровых вводов
● Гальваническая развязка цифровых вводов	Нет
● между каналами, в блоках для	1
Гальваническая развязка цифровых выводов
● между каналами	Нет
● между каналами, в блоках для	1
ЭМС
Отказоустойчивость к электростатическим разрядам
● Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2	Да
— Испытательное напряжение при разряде в воздухе	8 kV
— Испытательное напряжение при контактном разряде	6 kV
Отказоустойчивость к проводному возмущающему воздействию
● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4	Да
● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4	Да
Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)
● на питающих линиях согласно IEC 61000-4-5	Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
● Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6	Да
Излучение радиопомех согласно EN 55 011
● Класс граничных значений A, для применения в промышленных районах	Да; Группа 1
● Класс граничных значений B, для применения в жилых районах	Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011
Степень защиты и класс защиты
Степень защиты согласно EN 60529
● IP20	Да
Стандарты, допуски, сертификаты
Маркировка CE	Да
Окружающие условия
Свободное падение
● Макс. высота свободного падения	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
● мин.	-40 °C; = Tмин; запуск @ -25 ℃	-20 °C; = Tмин; запуск @ 0 °C	-40 °C; = Tмин; запуск @ -25 ℃
● макс.	70 °C; = Tmax; Tmax > +55 °C Количество одновременно включенных цифровых входов 7, цифровых выходов 5, аналоговых входов 2, аналоговых выходов 2 (без прилегающих точек) при горизонтальном монтаже; Tmax > +60 °C Количество одновременно включенных цифровых входов 7, цифровых выходов 5, аналоговых входов 1, аналоговых выходов 1 (без прилегающих точек) при горизонтальном монтаже	60 °C; Кол-во одновременно включенных входов или выходов: 7 или 5 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 14 или 10 при 55 °C горизонт. или 45 °C вертикал.	60 °C; = Tмакс; Tмакс > +55 °C Количество одновременно включенных цифровых входов 7, цифровых выходов 5, аналоговых входов 2, аналоговых выходов 2 (без прилегающих точек) при горизонтальном монтаже
Температура окружающей среды при хранении/транспортировке
● мин.	-40 °C
● макс.	70 °C
Колебания
● Колебания	2G настенный монтаж, 1G установка на монтажную шину DIN
● Эксплуатация, испытания согласно IEC 60068-2-6	Да
Импульсное испытание
● испытания согласно IEC 60068-2-27	Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Расширенные условия окружающей среды
● относительно температуры окружающей среды, давления воздуха, высоты установки	Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м)
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.	100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3	Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать!
— к химически активным веществам/соответствие EN 60721-3-3	Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!
— к механически активным веществам/соответствие EN 60721-3-3	Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!
Проектирование
Программное обеспечение для проектирования
● STEP 7	Да
Программирование
Язык программирования
— KOP	Да
— FUP	Да
— SCL	Да
Контроль времени цикла
● настраивается	Да
Размеры
Ширина	130 mm
Высота	100 mm
Глубина	75 mm
Массы
Масса, прибл.	500 g

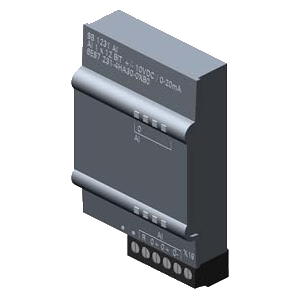

	6ES7231-4HA30-0XB0 SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА АНАЛОГОВОГО ВВОДА SB 1231, 1 AI, +/- =10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA
	6ES7231-5PA30-0XB0 SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОСОПРОТИВЛЕНИЯ SB 1231 RTD, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОСОПРОТИВЛЕНИЕ), 1-КАНАЛЬНАЯ, PT 100 И PT1000

	6ES7231-5QA30-0XB0 SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОПАРЫ SB 1231 TC, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОПАРА), 1-КАНАЛЬНАЯ, ТЕРМОПАРЫ J ИЛИ K
	6ES7241-1CH30-1XB0 SIMATIC S7-1200, КОММУНИКАЦИОННАЯ СИСТЕМНАЯ ПЛАТА CB 1241, RS485, ВИНТОВОЕ ПОДКЛЮЧЕНИЕ, ПОДДЕРЖКА ТЕЛЕГРАММ В РЕЖИМЕ СВОБОДНО ПРОГРАММИРУЕМОГО ПОРТА

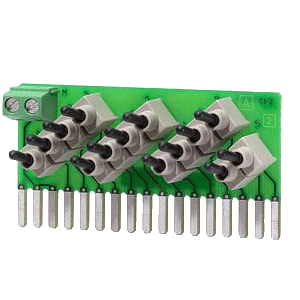

	6ES7274-1XH30-0XA0 SIMATIC S7-1200, 14-КАНАЛЬНЫЙ СИМУЛЯТОР-ПЕРЕКЛЮЧАТЕЛЬ ВХОДОВ, ПЕРЕКЛЮЧАТЕЛИ ПОСТОЯННОГО ТОКА
	6ES7290-3AA30-0XA0 SIMATIC S7-1200, RJ45 КОМПЕНСАТОР НАГРУЗКИ, ОДНОПОРТОВЫЙ, 4 ШТУКИ В УПАКОВКЕ Packaging Quantity (piece): 4
	6ES7290-3AB30-0XA0 SIMATIC S7-1200, RJ45 КОМПЕНСАТОР НАГРУЗКИ, ДВУХПОРТОВЫЙ, 4 ШТУКИ В УПАКОВКЕ Packaging Quantity (piece): 4
	6ES7290-6AA30-0XA0 SIMATIC S7-1200, КАБЕЛЬ РАСШИРЕНИЯ ДЛЯ ДВУХРЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ SM 12XX, 2.0 M
	6ES7291-1AC30-0XA0 SIMATIC S7-1200, ЗАПАСНАЯ ЧАСТЬ - НАБОР ДВЕРОК ДЛЯ T CPU 1215C (ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ ДЛЯ CPU 1215C И ЗАГЛУШКА ДЛЯ СИГНАЛЬНОЙ ПЛАТЫ), 4 КОМПЛЕКТА Packaging Quantity (piece): 4
	6ES7292-1AM30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 12 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4
	6ES7292-1AV30-0XA0 SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЛУЖЁНЫЙ, НИЖНИЙ СОЕДИНИТЕЛЬ ДЛЯ CPU 1214C (4 ШТ. С 20 ВИНТАМИ КАЖДЫЙ) Packaging Quantity (piece): 4
	6ES7292-1BF30-0XB0 SIMATIC S7-1200, ЗАПАСНАЯ ЧАСТЬ - КЛЕММНЫЙ БЛОК С ПОЗОЛОЧЕННЫМИ КОНТАКТАМИ ДЛЯ АНАЛОГОВЫХ СИГНАЛОВ ВВОДА/ВЫВОДА ДЛЯ CPU 1215C, (4 ШТ. С 6 ВИНТАМИ КАЖДАЯ) Packaging Quantity (piece): 4

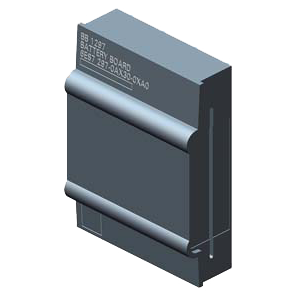

	6ES7297-0AX30-0XA0 SIMATIC S7-1200, БАТАРЕЙНАЯ ПЛАТА BB 1297 ДЛЯ ДОЛГОВРЕМЕННОГО ПИТАНИЯ ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ, УСТАНАВЛИВАЕТСЯ КАК СИГНАЛЬНАЯ ПЛАТА S7-12XX CPU (ПРОШИВКА 3.0 И СТАРШЕ), БАТАРЕЙКА (CR1025) НЕ ВХОДИТ В КОМЛЕКТ ПОСТАВКИ
	6ES7822-0AA03-0YA5 SIMATIC STEP 7 BASIC V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ. , ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200, ПАНЕЛЕЙ SIMATIC BASIC
	6ES7822-1AA03-0YA5 SIMATIC STEP 7 PROFESSIONAL V13, ПО РАЗРАБОТКИ В TIA PORTAL; ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ, ПО И ДОК. НА DVD, CLASS A, ЛИЦ. КЛЮЧ НА USB, 6 ЯЗЫКОВ (НЕМ., АНГЛ., ИТ., ФР., ИСП., КИТ.), РАБОТА ПОД WINDOWS 7 (32/64 БИТ), WINDOWS 8 SP1 (64 БИТ); ДЛЯ НАСТРОЙКИ КОНТРОЛЛЕРОВ SIMATIC S7-1200/1500, SIMATIC S7-300/400/WINAC, ПАНЕЛЕЙ SIMATIC BASIC
	6ES7954-8LC02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 4 МБАЙТ

	6ES7954-8LE02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 12 МБАЙТ
	6ES7954-8LF02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU/SINAMICS, 3,3 В NFLASH, 24 МБАЙТ
	6ES7954-8LL02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ ДЛЯ S7-1X00 CPU, 3,3 В NFLASH, 256 МБАЙТ
	6ES7954-8LP01-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 2 ГБАЙТ
	6ES7954-8LP02-0AA0 SIMATIC S7, MEMORY CARD FOR S7-1X00 CPU, 3,3 V FLASH, 2 GBYTE

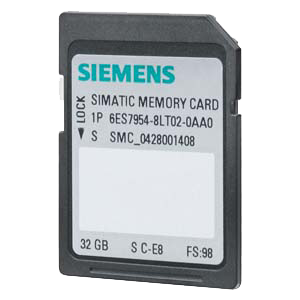

	6ES7954-8LT02-0AA0 SIMATIC S7, КАРТА ПАМЯТИ MC ДЛЯ ЦПУ S7-1X00, 3,3 В FLASH, 32 ГБАЙТА

Обзор

Компактный высокопроизводительный центральный процессор.
24 встроенных входа-вывода.
Расширение:
- 1 сигнальная (SB) или коммуникационная (CB) плата.
- До 8 сигнальных модулей (SM).
- До 3 коммуникационных модулей (CM).

Замечание:

Продукты SIPLUS extreme базируются на стандартных продуктах производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах SIPLUS extreme.

Дизайн

CPU 1215C характеризуется следующими показателями:

3 версии приборов с различными видами и уровнями напряжений питания, входного и выходного напряжения.
Встроенный блок питания с входным напряжением постоянного или переменного тока (~85 ... 264 В или =24 В)
Встроенный блок питания =24 В:
Для непосредственного подключения датчиков или нагрузки. Ток нагрузки до 400 мА
14 встроенных дискретных входов =24 В с любой, но одинаковой для каждой группы полярностью. Входная характеристика IEC типа 1.
10 встроенных дискретных выходов на базе транзисторных ключей (=24 В) или реле.
2 встроенных аналоговых входа 0 ... 10 В.
2 встроенных аналоговых выхода 0 ... 20 мА.
4 импульсных выхода (PTO) для формирования последовательностей импульсов, следующих с частотой до 100 кГц (в моделях с транзисторными выходами).
Возможность перевода импульсных выходов в режим широтно-импульсной модуляции (PWM) с частотой следования имульсов до 100 кГц.
2 встроенных интерфейса Ethernet (TCP/IP, ISO-on-TCP).
6 скоростных счетчиков (до 100 кГц) с настриваемыми входами разрешения работы и сброса, одновременной поддержкой режимов суммирующего или вычитающего счета с использованием двух отдельных входов и возможностью подключения инкрементальных датчиков.
Расширение дополнительными коммуникационными интерфейсами. Например, RS485 или RS232.
Расширение дополнительными каналами ввода или вывода дискретных или аналоговых сигналов с помощью сигнальной платы без изменения установочных размеров центрального процессора.
Расширение дополнительными каналами ввода или вывода дискретных или аналоговых сигналов с помощью сигнальных модулей.
Опциональное использование карты памяти SIMATIC Memory Card.
ПИД регулятор с функциями автоматической оптимизации.
Встроенные часы реального времени.
Входы прерываний:
для получения минимального времени реакции на нарастающие или спадающие фронты входных дискретных сигналов.
Съемные терминальные блоки для подключения внешних цепей на всех типах модулей.
Опциональный имитатор:
для имитации изменения входных дискретных сигналов при отладке программы.

Модели приборов
Версия	Напряжение питания	Входное напряжение DI	Выходное напряжение DO	Выходной ток DO
DC/DC/DC	=24 В	=24 В	=24 В	0.5 A, транзистор
DC/DC/реле	=24 В	=24 В	=5 … 30 В/ ~5 … 250 B	2 A; 30 Вт на постоянном токе/ 200 Вт на переменном токе
AC/DC/реле	~85 … 264 В	=24 В	=5 … 30 B/ ~5 … 250 B	2 A; 30 Вт на постоянном токе/ 200 Вт на переменном токе

Функции

Исчерпывающий набор команд:
Широкие возможности для программирования:
- Базовые команды выполнения логических операций, адресации результата, сохранения, счета, операций с временем, загрузки, передачи, сравнения, сдвига, вращения, формирования дополнений, вызова подпрограмм (с локальными переменными)
- Встроенные команды управления коммуникационным обменом данными (например, протокол USS, Modbus RTU, S7 функции связи "T-Send/T-Receive" или свободно программируемый порт)
- Удобный набор функций управления широтно-импульсной модуляцией, формированием последовательностей импульсов, арифметические функции выполнения операций с фиксированной или плавающей точкой, функции ПИД регулирования, функции управления переходами и циклами, а также функции преобразования форматов данных
- Тригонометрические и другие математические функции. Например, SIN, COS, TAN, LN, EXP
Счет:
Удобные функции счета в сочетании со встроенными счетчиками и специальные команды управления скоростным счетом открывают новые возможности в использовании контроллера для всех пользователей.
Обработка прерываний:
- Аппратные перывания по спадающим или нарастающим фронтам входных сигналов, снижение времени реакции на различные события.
- Прерывания по времени.
- Прерывания от счетчиков при достижении заданного состояния или при изменении направления счета.
- Коммуникационные прерывания для быстрого и простого обмена информацией с периферийными приборами. Например, с принтерами, считывателями кодов и т.д.
Парольная защита
Тестовые и диагностические функции:
Простые в использовании функции тестирования и диагностики. Например, автономная или интерактивная диагностика.
Принудительная установка входов и выходов в процессе тестирования и диагностики:
Перевод входов и выходов в необходимые состояния независимо от хода выполнения программы для выполнения операций тестирования и диагностики.
PLCopen совместимая система команд для решения задач управления перемещением.
Мощные библиотечные функции

Програмирование

Для программирования контроллеров S7-1200 необходим пакет STEP 7 Basic.

Курсы валют

Каталог

Наши услуги

Преобразователи частоты

SIPLUS CPU 1215C DC/DC/DC

Изделие: 6AG1215-1AG40-4XB0

Обзор

Замечание:

Дизайн

Функции

Програмирование

Похожие товары

Наши услуги

Производители
