FM 253, 1 axle, RS422, 3DI, 2DO, DC 24V, 1A

Изделие: 253-1BA00


Краткое описание:
Модуль управления шаговым двигателем FM 253, 1 ось, интерфейс управления RS-422, 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока
Производитель: VIPA
Вес: 0.1 кг.
Розничная цена: 182484
БЫСТРЫЙ ЗАКАЗ

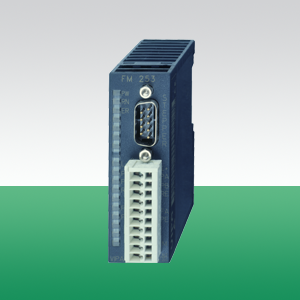

Counter module FM253 253-1BA00

Назначение Адресное пространство  Входы  Выходы

Управление позиционированием шагового привода

Количество импульсных каналов (осей): 1

Интерфейс управления RS-422

входы 16 байт

выходы 16 байт

параметры 18 байт

3 шт, PNP 24 B/1

время задержки 0,5 мкс

2 шт, PNP 24 B/1

ток нагрузки не более 1 А

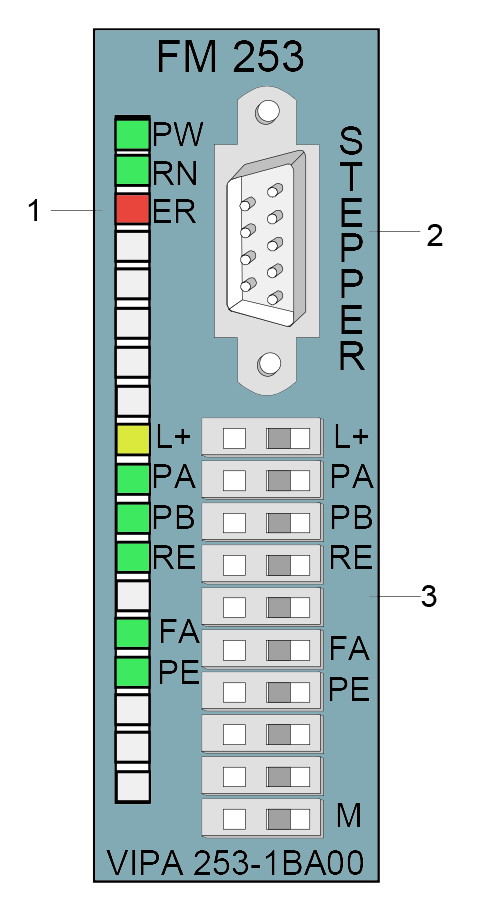

Индикация состояния FM Модуль FM   Описание

PW        Используется напряжение пост. тока 24В

RN        RUN: управление активно

ER         Внутренняя ошибка

L+          Используется напряжение пост. тока 24В для выходов

PA         Ограничение превышения значения A для входа PA

PB         Ограничение превышения значения B для входа PB

RE         Ориентир превышения

FA         Привод включен

PE         Привод достиг позиции







  1. Индикатор состояния интерфейса
  2. Разъем для привода

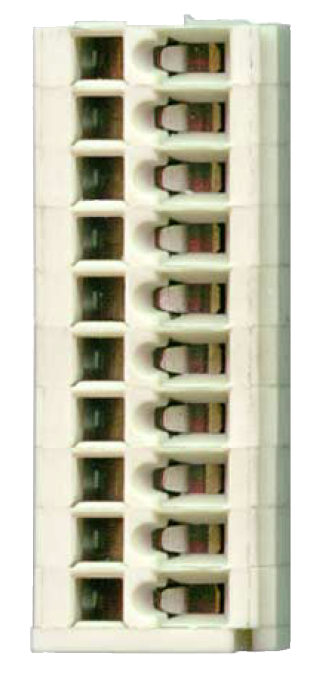

  3. Подключение напряжения питания,
    концевой выключатель и выходы

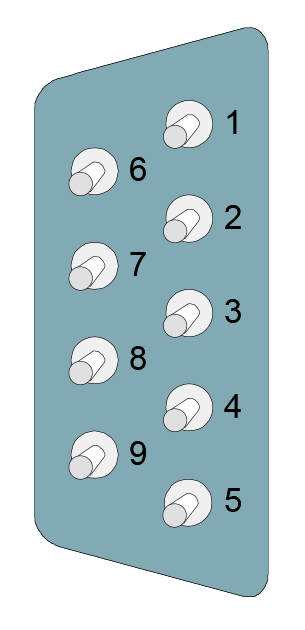

Интерфейс управления     Назначение контактов Интерфейс STEPPER    Назначение контактов

  1. Напряжение пост. тока 24В для выходов
  2. Вход: концевой переключатель PA
  3. Вход: концевой переключатель PB
  4. Вход: опорный переключатель
  5. Резервный
  6. Выход: ось в движении
  7. Выход: положение достигнуто
  8. Резервный
  9. Резервный
  10. Заземление 24В

  1. PULSE_P (+) импульсный выход
  2. DIR_P (+) направление сигнала
  3. Резервный
  4. Резервный
  5. Заземление
  6. PULSE_N (-) импульсный выход
  7. DIR_N (-) направление сигнала
  8. Резервный
  9. Резервный

Order no.

253-1BA00

Type FM 253

General information

Note -
Features Positioning module for 1axis drive with stepper
3 inputs for connecting end switches and 2 outputs

Current consumption/power loss

Current consumption from backplane bus 500 mA
Power loss 3 W

Status information, alarms, diagnostics

Status display yes
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display yes
Group error display red LED
Channel error display none

Datasizes

Input bytes 16
Output bytes 16
Parameter bytes 18
Diagnostic bytes 0

Housing

Material PPE / PA 6.6
Mounting Profile rail 35 mm

Mechanical data

Dimensions (WxHxD) 25.4 mm x 76 mm x 78 mm
Weight 70 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes
Order no.Name/Description

250-1BA00

FM 250 - Counter module
2/4 channels with 32/16 Bit
DC 24 V or via backplane bus
Free configurable DC 24 V outputs (1 A)
Up to 1 MHz
 [Datasheet]
 [Manual]

250-1BS00

FM 250S - SSI module␍
1 SSI channel
Direct power supply to the SSI transducer
Baud rate: 100/300/600 kBit/s (default: 300 kBit/s)
2 configurable digital outputs, one may be used as hold input
 [Datasheet]
 [Manual]

253-1BA00

FM 253 - Positioning module␍
Positioning module for 1axis drive with stepper
3 inputs for connecting end switches and 2 outputs
 [Datasheet]
 [Manual]

254-1BA00

FM 254 - Positioning module␍
Positioning module for 1axis drive with servo
For drives with an analog set point interface (+/-10 V control voltage)
3 inputs for connecting end switches and 2 outputs
 [Datasheet]
 [Manual]
